技术指标

说             明

装置功能

1、加深对组成反渗透工艺流程各个处理单元构造的了解。

2、掌握反渗透工艺流程各单元操作方法及冲洗方法。

3、熟悉各单元的作用，了解其水质变化及设计参数。

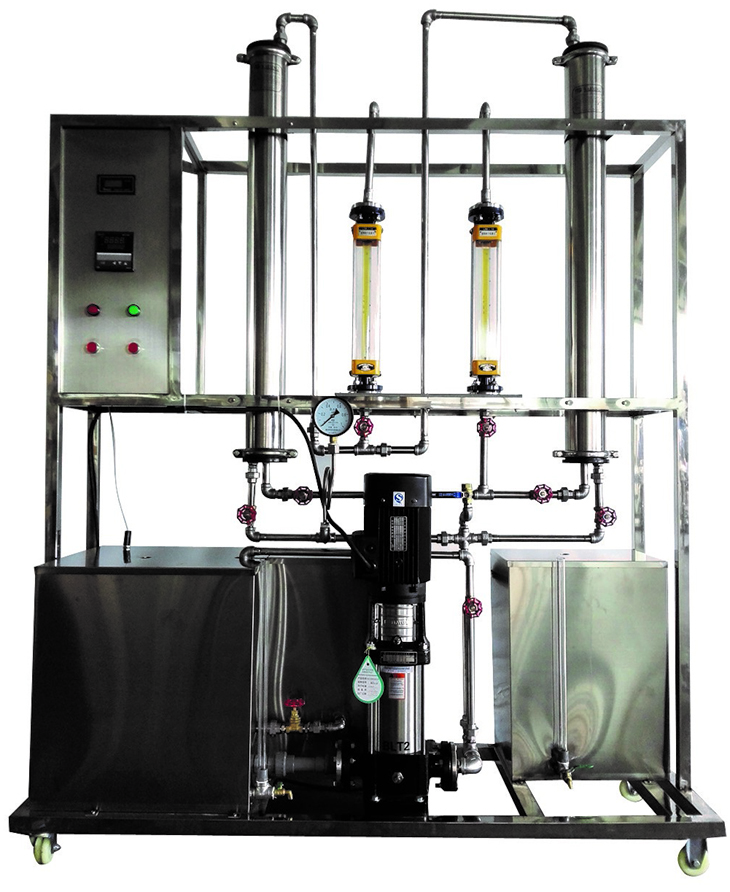

主要配置

活性炭过滤器、保安过滤器、反渗透卷式膜组件、反渗透不锈钢外壳、不锈钢高压泵 、流量计、纯水电导率仪 、原水箱、纯水箱、阀门、压力表、电器控制系统、不锈钢框架。

公用设施

水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。

电：电压AC380V，功率1KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：自来水或聚乙二醇，外配设备：分光光度计

技术参数

1、反渗透膜为卷式膜，膜直径：φ100mm；长度：1014mm；脱盐率：95%；带有不锈钢膜壳，最大压力：4.16MPa。

2、预过滤器：10英寸活性炭预过滤和5μm精过滤。

3、保安过滤器：线绕式芯+不锈钢外壳，出水量16-160L/h。

4、不锈钢多级立式高压离心泵，功率：0.75KW，流量：2m³/h，扬程80m。

5、液体流量计：规格10-100L/h和6-60L/h，面板式转子流量计。

6、原料储槽：容积80L，材质为304不锈钢；纯水箱：容积40L，304不锈钢。

7、电导仪：在线检测纯水电导率，电极常数可调节切换。

8、各项电路指示、操作均在控制屏面板进行。

9、框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

10、外形尺寸：1500×550×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

电导率

电导传感器

电导率显示仪

无

流量

转子流量计

转子流量计

手动阀控

膜分离压力

指针式压力表

压力表就地显示

无

温度

PT100铂电阻

数字温度仪表

无
