技术指标

说             明

装置功能

1、进一步理解多相催化反应有关知识，初步接触工艺设计思想。

2、掌握气固相催化反应动力学实验研究方法及催化剂活性的评比方法。3、获得两种催化剂上变换反应的速率常数KT与活化能E。

主要配置

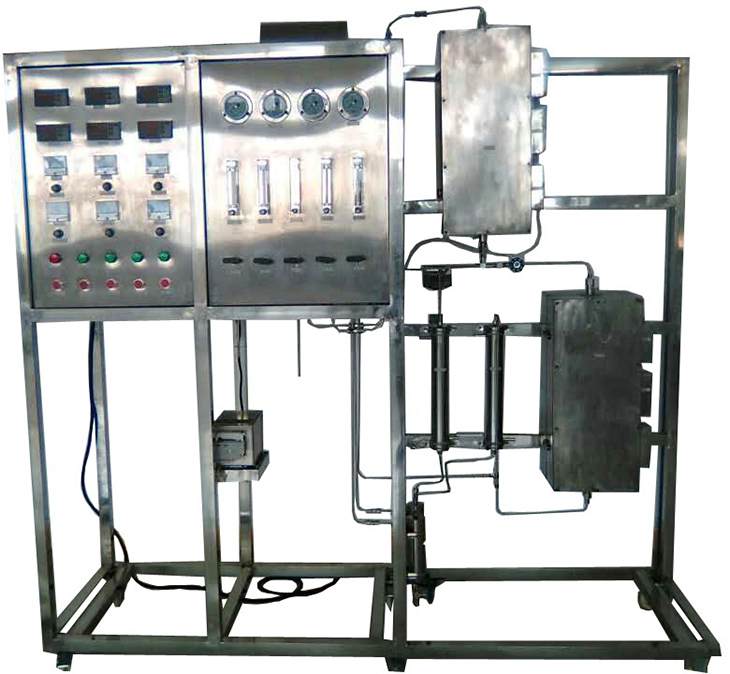

中变反应器、低变反应器、饱和预热器、微型液体计量泵、气体流量计、混合器、气体过滤器、冷凝器、气液分离器、压力表、温控仪表、不锈钢框架及控制屏等。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC380V，功率10.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：N₂、CO、水；外配设备：标准N₂钢瓶（带减压阀）和标准CO钢瓶（带减压阀）。

技术参数

1、中变反应器：不锈钢材质，Φ25×600mm，开启式三段加热炉功率3KW；不锈钢气体过滤器Φ45×200mm、不锈钢冷凝器Φ51×400mm（内盘管）、不锈钢气液分离器Φ57×200mm；高效铁基催化剂。温控350～500℃。

2、低变反应器：不锈钢材质，ф25×600mm，开启式三段加热炉功率3KW；不锈钢气体过滤器Φ45×200mm、不锈钢冷凝器Φ51×400mm（内盘管）、不锈钢气液分离器Φ57×200mm；高效铜基催化剂。温控220～320℃。

3、饱和预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。

4、水计量进料泵；微量计量加料泵：流量0.01—10ml/min。

5、纯净水罐： 304不锈钢，φ108×300 mm，带防尘盖。

6、流量计： 气体转子流量计6-60mL/min，观察、控制进料流量。

7、压力仪表: Y-60型高压防震压力表，0～1.0MPa。

8、温度传感器：K型热电偶，显示精度0.1℃，插入长度可调整，直径Φ3mm。

9、控温仪表：人工智能型仪表，精度FS≤0.2%。

10、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

11、框架为304不锈钢材质，结构紧凑，外形美观，流程简单。

12、外形尺寸：2000×550×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

氢气流量

转子流量计

转子流量计

手动调节

一氧化碳流量

转子流量计

转子流量计

手动调节

水加入量

计量泵

数字流量显示仪

频率调节

饱和预热器温度

K型热电偶

数字温度控制仪

固态调压模块

中变反应器加热温度

K型热电偶

数字温度控制仪

固态调压模块

中变反应器内管温度

K型热电偶

数字温度仪

无

中变反应器出口物料温度

K型热电偶

数字温度仪

无

低变反应器加热温度

K型热电偶

数字温度控制仪

固态调压模块

低变反应器内管温度

K型热电偶

数字温度仪

无

低变反应器出口物料温度

K型热电偶

数字温度仪

无

反应压力

指针式压力表

压力表就地显示

无

数字型一氧化碳中低温串联变换实验装置 SBGY-318/II

测控组成

变量

检测机构

显示机构

执行机构

氢气流量

质量流量计

数字流量显示仪，精度：0.5%FS

手动调节

一氧化碳流量

质量流量计

数字流量显示仪，精度：0.5%FS

手动调节

水加入量

计量泵

数字流量显示仪，精度：0.5%FS

频率调节

饱和预热器温度

K型热电偶

数字温度控制仪，精度：0.5%FS

固态调压模块

中变反应器加热温度

K型热电偶

数字温度控制仪，精度：0.5%FS

固态调压模块

中变反应器内管温度

K型热电偶

数字温度仪表，精度：0.5%FS

无

中变反应器出口物料温度

K型热电偶

数字温度仪表，精度：0.5%FS

无

低变反应器加热温度

K型热电偶

数字温度控制仪，精度：0.5%FS

固态调压模块

低变反应器内管温度

K型热电偶

数字温度仪表，精度：0.5%FS

无

低变反应器出口物料温度

K型热电偶

数字温度仪表，精度：0.5%FS

无

反应压力

压力传感器

数字压力仪表，精度：0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
