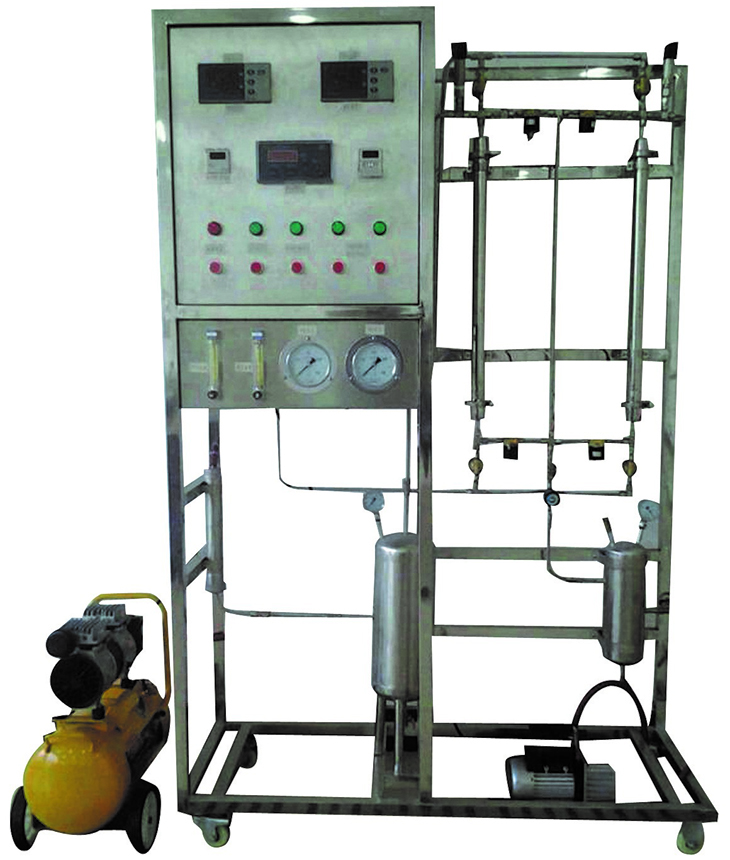

SBGY-314变压吸附实验装置
|
技术指标 |
说 明 |
||||||
|
装置功能 |
1、理解吸附理论、掌握所学理论知识，并与实践相结合。 2、掌握吸附中变压吸附的应用，了解变压吸附设备，并学会设备的操作。 3、掌握变压吸附中压力的变化、阀门切换时间变化与吸附量的关系。 |
||||||
|
主要配置 |
吸附塔、吸附剂、空压机、真空泵、压力表、流量计、测氧仪、不锈钢管路、阀门、不锈钢框架、不锈钢控制屏。 |
||||||
|
公用设施 |
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 气：空气来自空压机（自带气源）。 实验物料：空气。常压操作，温度：<50℃。 |
||||||
|
技术参数 |
1、吸附塔：管径Φ38mm，管长750mm，304不锈钢材质，两端快装卡套连接方便填装吸附剂。 2、无油空压机：功率550W，排气量36L/min，额定排气压力0.8MPa。 3、真空泵：旋片式真空泵 抽速: ≥2L/s, 转速: 2800r/min，功率: 370w。 4、气体转子流量计：16-160ml/h和25-250ml/h，根据产气量选配。 5、吸附剂：PSA-5A型富氧分子筛。氧分析仪。 6、工作压力：-0.1-0.6MPa，温度计：0-100℃。 7、正泰电器：接触器、开关、漏电保护空气开关。 8、塔体、管路、管件及阀门均为304不锈钢。 9、各项操作及压力、温度、流量的显示、调节、控制全在控制屏面板进行。 10、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 11、外形尺寸：1200×500×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
||||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|||
|
气体流量 |
转子流量计 |
转子流量计 |
手动调节 |
||||
|
吸附塔温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
||||
|
吸附压力 |
指针式压力表 |
压力表就地显示 |
无 |
||||
|
氧浓度 |
氧浓度传感器 |
氧分析仪 |
无 |
||||
|
数字型变压吸附实验装置 SBGY-314/II |
|||||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|||
|
气体流量 |
转子流量计 |
转子流量计 |
手动调节 |
||||
|
吸附塔温度 |
PT100铂电阻 |
数字温度仪表，精度：0.5%FS |
无 |
||||
|
吸附压力 |
压力传感器 |
数字压力仪表，精度：0.5%FS |
无 |
||||
|
氧浓度 |
氧浓度传感器 |
氧分析仪 |
无 |
||||
|
吸附时间 |
时间控制器 |
上位机采集 |
无 |
||||
|
软件组成 |
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：压力、温度、流量、氧浓度、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 |
||||||
