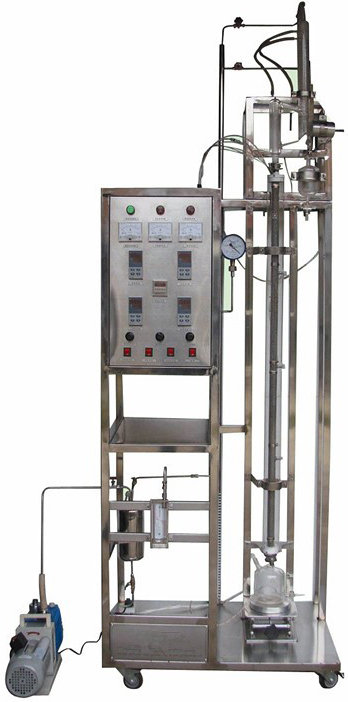

SBGY-305共沸精馏实验装置
|
技术指标 |
说 明 |
|||||||
|
装置功能 |
1、通过实验加深对共沸精馏过程的理解。 |
|||||||
|
主要配置 |
玻璃精馏塔、冷凝器、油水分离器、再沸器、预热器、温度控制仪、温度显示仪、压力表、不锈钢框架、控制屏。 |
|||||||
|
公用设施 |
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。 液：装置自带玻璃高位槽。实验时进入精馏塔釜。 电：电压AC220V，功率2KW，标准单相三线制。 |
|||||||
|
技术参数 |
1、玻璃塔体（填料）：φ30×1400mm，无侧口，φ3x
3 mm不锈钢θ环型填料；填料层高：1200mm；蒸馏釜容积：500ml。
5、数字温度显示仪，釜温0~150℃，馏出温度：0~100℃。精度：0.1℃。 |
|||||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
||||
|
回流比 |
回流比继电器 |
回流比控制显示仪 |
回流比控制显示仪 |
|||||
|
塔节温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|||||
|
塔顶温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|||||
|
塔釜温度 |
PT100铂电阻 |
数字温度控制仪 |
固态调压模块 |
|||||
|
数字型共沸精馏实验装置 SBGY-305/II |
||||||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
||||
|
回流比 |
回流比继电器 |
回流比控制显示仪，精度：0.5%FS |
回流比控制显示仪 |
|||||
|
塔节温度 |
PT100铂电阻 |
数字温度仪表，精度：0.5%FS |
无 |
|||||
|
塔顶温度 |
PT100铂电阻 |
数字温度仪表，精度：0.5%FS |
无 |
|||||
|
塔釜温度 |
PT100铂电阻 |
数字温度控制仪，精度：0.5%FS |
固态调压模块 |
|||||
|
软件组成 |
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、回流比等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 |
|||||||
