单级压缩式制冷循环综合性能实验装置（变频）

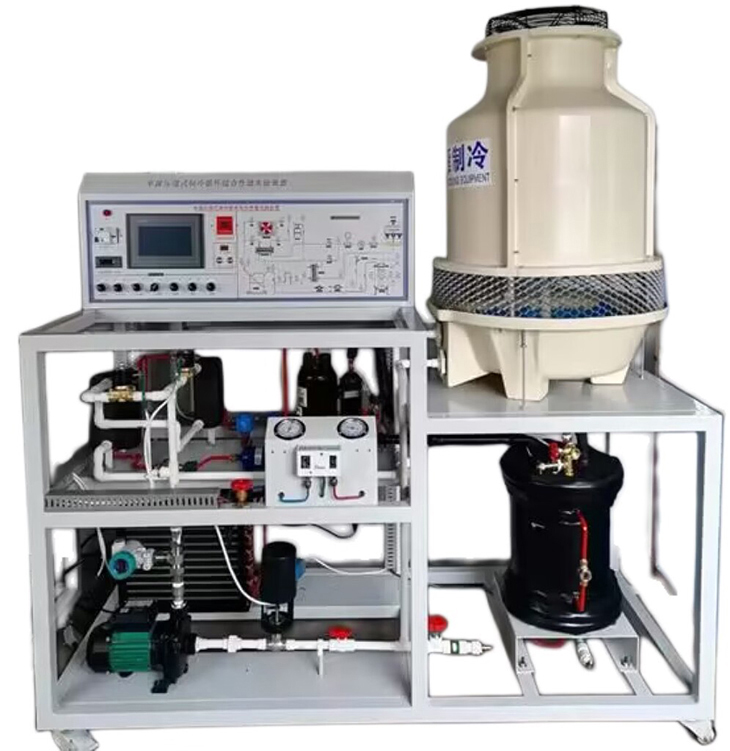

SB-DJ1单级压缩式制冷循环综合性能实验装置

单级压缩式制冷循环综合性能实验装置采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有温度计、流量计、压力表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（初级、中级、高级）

一、概述

1、单级压缩式制冷循环综合性能实验按照国家标准GB5773-86"容积式制冷压缩机性能试验方法"设计，以"第二制冷剂量热器法"作为测量方法。实验台的主要部件有：1匹变频空调压缩机，风冷冷凝器，水冷冷凝器和过冷器均为板式换热器，在冷凝器和过冷器之间设有储液罐，以保证过冷器进口的制冷剂为饱和状态。蒸发器是螺旋光管换热器，放置于量热器中。实验中使用了两种制冷工质，一种是主制冷剂，也就是需要通过实验测量其循环性能的工质，为R22；另一种工质是充灌在量热器内部的第二制冷剂，起热传递的作用，试验中采用的是R11。

2、量热器是一个绝热封闭容器，上部装有蒸发器蒸发盘管，电加热器安装在量热器的底部并被容器中的第二制冷剂浸没。实验时，第二制冷剂被装于其中的电加热器蒸发，形成的蒸汽对上部蒸发器的主制冷剂加热，并在盘管外表面冷凝后返回底部。如此反复上下流动，起到传递热量的作用。而主制冷剂则吸热蒸发为气体，被压缩机吸入后压缩为高温高压气体排出，在冷凝器中放热冷凝为液态，再经过冷器过冷，最后由节流阀节流后返回蒸发器，完成制冷循环。当系统循环稳定时，电加热器的加热量与压缩机产生的制冷量相平衡，这也就是电加热器法试验台的测试原理，即利用电加热产生的热量来平衡量热器内蒸发器中产生的冷量。

3、实验中温度数据用数据采集器进行采集，自动采集温度信号显示温度。所有测温热电偶均用标准铂电阻温度计标定过，不确定性±0.1℃。

参考图片

二、实验方法

1、冷凝温度：由触摸屏调节水阀控制冷凝器的进水量。

2、过冷温度：由调节水阀控制过冷器的进水量，调整过冷温度至相应的给定值。

3、蒸发温度：触摸屏手动节流阀，调节压缩机的吸气压力至相应的给定蒸发温度值。

4、过热温度：由输入给量热器内的第二制冷剂的加热量进行调节。

三、实验原理

1、蒸气压缩制冷机是目前应用最广泛的一种制冷机，单级蒸气压缩制冷机是指将制冷剂经过一级压缩从蒸发压力压缩到冷凝压力的蒸气压缩制冷机。空调器和电冰箱以及中央空调用的冷水机组大都采用单级制冷机。

2、按照设计工况设计出来的制冷机，在实际的运行中，由于运行的环境条件的经常变化必然会偏离直接工况，制冷机的性能也必然会改变，对这种制冷机性能的分析叫做操作型特性分析（或变工况性能分析）。此时，整个制冷机的结构、制冷剂等都已给定，而变化的条件是低温热源温度及高温热源温度。而外界热源温度的改变又必然反映到制冷剂在冷凝或蒸发过程中的温度和压力，因此，通过控制冷凝压力和蒸发压力，即可实现不同工况下制冷循环热力性能的测量，从而得到制冷系统在使用同一制冷剂时，不同工况下的制冷量、耗功及制冷系数等热力性能参数。

3、在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节

四、技术性能

1、输入电源：单相三线～220V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜4kVA

4、制冷剂：R22

5、制冷量：1.3kW

6、重量：100kg

7、外形尺寸：170cm×70cm×142cm约

8、直流电源：DC24V、2A

9、涡轮流量计：4-20MA，流量3T

10、制冷剂控制器：DC24V、2A，通信232
