2022年4月18日

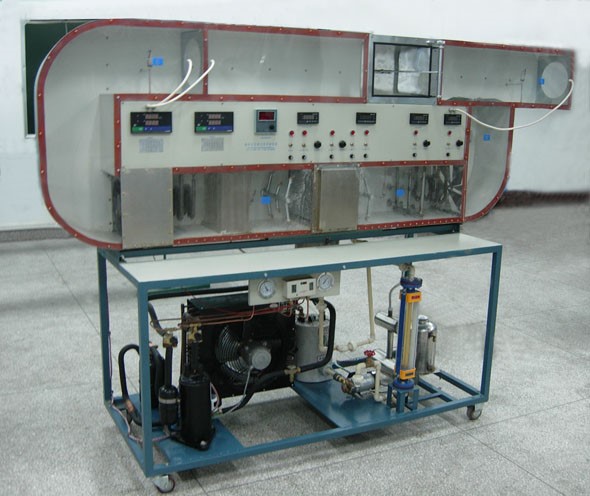

SB-513空调过程实验装置
空调过程实验装置是上海硕博研制的空调实训设备，主要用于大学、职业院校空调制冷专业实验室现场实训实设备，设备可对空气进行加热，加湿，冷却和干燥等，可模拟直流空调、回风式空气调；循环空调空气调节过程的模拟实验，空气品质处理有，表冷器，淋水式两用。可增加计算机数据采集、和数据分析处理功能。
1.
功能要求
（1）能够实现全新风空气调节系统夏季运行工况实验、能够实现全新风空气调节系统冬季运行工况实验
（2）装置应设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护。装置应能直观展示空气调节系统的结构，风道应采用有机玻璃面板，可清楚地看到空气循环系统的组成部件。
2.
技术指标要求
（1）输入电源：单相三线
AC220V±10% 50Hz
（2）工作环境：温度-10℃～+40℃
相对湿度＜85%(25℃)
（3）制冷剂：R22或同性能制冷剂
（4）装置容量：＜2.5kVA
3.
应有配置要求
（1）控制台
应采用可移动支架，布置空气循环系统，正面设有电源控制及测量仪表功能板。
（2）交流电源
应采用单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源。
（3）测量仪表
① 温湿度传感器应将各组温湿度信号取出并接表头显示。
② 真空压力表（精度≥2.5级）
可用于实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力。
（4）控制仪表
① 压力控制器
应能实现：实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源。
② 调速器
可用于控制轴流风机风速及运行状态。
（5）空气处理机组
空气处理机应至少包含粗效过滤器、蒸汽喷管、表冷器、加热器、轴流风机
（6）风冷制冷机组：应至少包含全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器、加液阀
（7）加湿系统：应至少包含蒸汽发生器、蒸汽喷管
|
