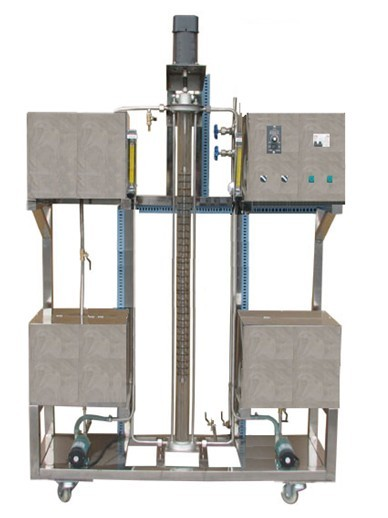

SB-CQ/SB振动筛板萃取实验装置

实验目的：
1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取塔的萃取效率。
3、掌握振动频率与萃取效率的相互关系。
主要配置：
萃取塔、输送泵、转子流量计、振动机构、调速器、高低位水箱、不锈钢框架、不锈钢料液槽、控制屏。
技术参数：
1、玻璃萃取塔直径：DN25mm，高度：1500mm。
2、筛板数：12块。
3、输送泵：分别将两相液体输送至高位槽中。
4、流量计流量：10-100L/h。
5、振动机构：调速电机功率：75W，调速范围：0-250转/分。
6、控制屏面：温度、流量、振动频率的显示及调节。
7、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便。
8、外形尺寸：800×650×2500 mm。
数据采集型（SB-CQSB/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、涡轮流量计及流量积算仪。能在线监测温度、流量等实验数据。
9、各项操作及温度、压力、流量的显示、调节、控制全在控制屏板面进行。
10、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便操作方便,操作方便。
11、外形尺寸：1300×500×2300mm。
数据采集型（SB-JL/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、压力感器。能在线监测压力、温度等数据。
