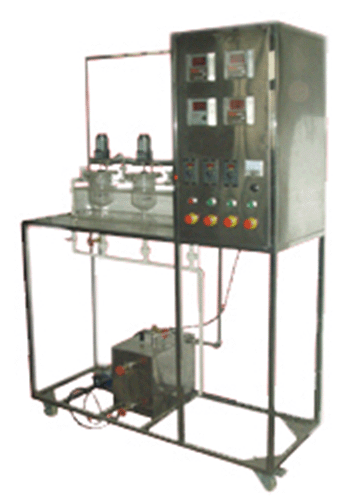

SB-CL/DF多釜串联实验装置
实验目的：
1、了解停留时间测定的原理，加深对返混概念的理解。
2、掌握测定某一反应器中物料停留时间分布的方法与计算。
3、可完成多釜串联返混性能测定实验的实验数据测定。
主要配置：
反应釜、电加热箱、恒温水槽、泵、流量计、搅拌电机、温控仪、电导率仪、阀门、管道、不锈钢框架及控制屏。
技术参数：
1、反应釜：有机玻璃制成，容积1500 ml，三釜以串联形式存在，上部留有：进料口、搅拌电机入口、热电偶插口。
2、泵：微型泵，流量：12L/min，扬程：10m，功率：90W。
3、恒温水槽：外形尺寸：750X180X140；透明有机玻璃材质。仅测停留时间时，可以不对其进行加热，在需要测一定温度下进行反应的停留时间时便可以将电加热箱中的水加热至一定温度再由泵输送到恒温水槽。
4、搅拌电机 型号：YTCJ-6-4/60，功率6W，转速1350r/min。其操作板置于控制柜上，转速可在操作板上进行调节。
5、流量计： LZB-6（6-60L/h）液体转子流量计，观察、控制进料流量。
6、温控仪:数显温度控制仪表，对釜反应温度的显示及电加热水箱温度的控制。
7、电导率仪：数字电导率检测仪，0－104mS•cm ，测定出口示踪剂的含量，分别安装于各釜出口。
8、各项操作及压力、流量的显示、调节、控制全在控制屏板面进行。
9、框架为不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
10、外形尺寸：1500X500X1700mm。
数据采集型（SB-CLDF/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪、电导率仪。能在线监测温度、电导率等实验数据。
