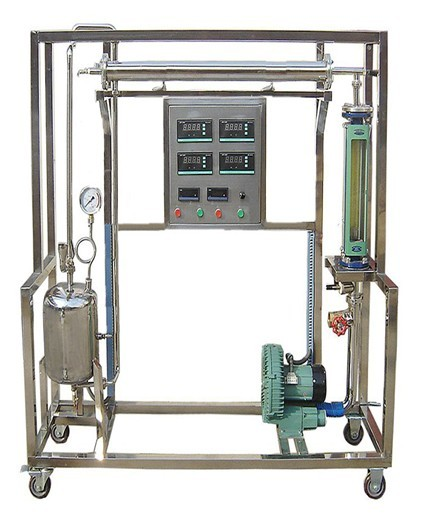

SB-CR传热实验装置
商品描述：
实验目的：
1、熟悉传热实验的实验方案设计及流程设计。
2、了解换热器的基本构造与操作原理。
3、掌握热量衡算与传热系数K及对流传热膜系数α的测定方法。
4、了解强化传热的途径及影响传热系数的因素。
主要配置：
套管换热器、蒸汽发生器、气泵、热电偶、数显仪表、压力表、热球风速仪或转子流量计、实验管道、阀门、不锈钢框架、控制屏。
技术参数：
1、套管换热器：内管ф22X1.5mm，外管ф52X1.5mm，换热段长度：1.0m。
2、蒸汽发生器：不锈钢制作，加热功率：2KW，操作电压220V。
3、气泵：离心式中压吹风机，功率：250W，转速：2800/min，风压：1300Pa，风量：8m3/min。
4、压力测量：测量范围：0-2.5MPa，精度0.5级；温度测量：测量范围:-50 - 150℃，精度0.5级。
5、热球风速仪：测量风速：0.05-10m/s；转子流量计：测量范围：4-40 m3/h。
6、实验管道、阀门为不锈钢和铜结构。
7、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便。
8、外形尺寸：1500×550×1700mm。
数据采集型（SB-CR/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、压力传感器、涡轮流量计及流量积算仪。能在线监测压力、温度、流量等实验数据。
