SB-99G型液晶电视组装调试与维修技能实训台

一、系统概述：

目前，电视机市场正实现从CRT向LCD和LED液晶的转型，随着中国经济的发展和人民生活水平的提高，液晶电视因具有画面清晰，耗电低，环保，以及占空间小等优点而成为人们购买电视机的首选。但是随着大量液晶电视机的推出以及技术的不成熟性，使得液晶电视的维修量迅速增多，而另一方面专业从事液晶维修的人才却少之又少，针对这一现象，本公司特推出液晶电视维修实训平台，旨在通过此平台，造就一批液晶电视维修方面的专业人才，本平台就是为了满足各类中、高等院校电子类实训基地以及电子类职业培训机构为培养家电维修高技能人才而精心设计的。本实训平台遵循从实际出发的原则，做到直观、实用、易学易懂，让学生在轻松的试验中以尽快的时间切实掌握液晶电视维修技术与技巧，能够独立完成维修与维护。使学生成为具有较高的平板显示理论知识，同时具有非常卓越平板显示实践动手能力的复合型人才。

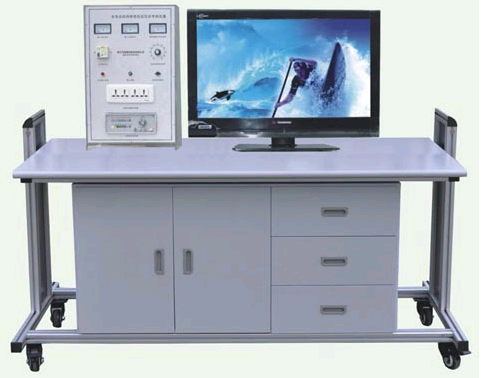

（设备参考图片）

一、概述

1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。具有实验室管理系统，带密码开机和定时关机功能

（2）提供～220V插座2只，为外部仪器提供工作电源。

2、直流电源部分

（1）恒流稳压电源，输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10^-2，负载稳定度10^-2，纹波电压5mv。

（2）开关电源：+5V，+24V、12V 。

（3）灯管测试高压电源：具有输出开路、短路保护功能。

（4）高清彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形中心和边框可精确定位到一个像素）、

1）输出信号频率范围：第1-100频道；
2) 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式；
3) 输出信号方式：
① 射频输出：≥300μVp－p；
② 视频输出：≥1Vp－p；
③ 音频输出：≥0.3Vp－p。
4）信号制式：PAL-D/K显示图象共16幅彩条（75/0/75/0）白光栅（75）红光栅（75）绿光栅（75）蓝光栅（75）黑光栅 12级阶梯十字中心及显示幅值（90、95、100）四阶棋盘彩色棋盘

（5）实训桌：整体结构采用冷轧钢板成型，表面酸洗磷化，静电喷塑，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉，用于放置工具和资料等。平台尺寸:长×宽×高为1600mm×650mm×750mm。

（6）液晶电视技术指标:显示器尺寸：32寸；对比度：400：1；分辨率：1920×1080；反应时间：<16 ms；.屏幕亮度：500cd/㎡；视角：178度；屏幕比例：16∶9；制式：NTSC/PAL/SECAM；输入：YPbPr；VGA；HDMI；AV；USB环境温度：5℃～35℃；相对湿度：≤85%（25℃）；

（7）DVD机：

a、工作状态水平：15度铝垂：15度

b、控制方式：电控

c、物镜特性：焦距（f）：3.86mm 数字光圈（NA）：0.45mm 工作距离（WD）：2.1mm

d、激光波长（λ）：760—800μm

二、系统特点

遵循市场导向，符合社会需求。理论联系实际，硬件软件结合。企业技术骨干，传授实战技艺。基于工作过程，培养岗位技能。专业对口培养，解决学员就业。
