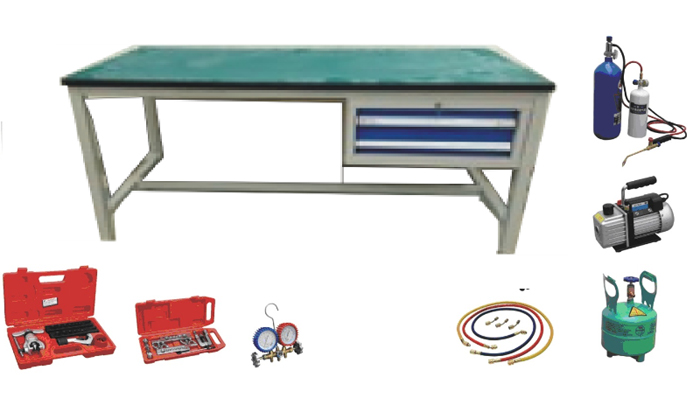

SB-BXKT冰箱空调维修实训室设备
冰箱空调维修实训室可以进行冰箱空调的安装与维修基本技能实训，从制冷工具的使用、制冷系统操作、冰箱原理与实训、空调原理与实训等四个方面来培养学生维修冰箱空调的基本技能。
本实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
一、技术参数：
工作电源：单相三线 220V±5％ 50Hz
制冷剂：冰箱F-12
外形尺寸：1200×600×780mm
环境温度：－10℃ ～40 ℃
相对湿度：<85%
设备重量：30Kg
二、配置清单：（单台配置）
二、配置清单：（单台配置）
|
序号 |
名 称 |
数量 |
性能描述 |
|
1 |
冰箱过滤器 |
1个 |
铜质、管状 |
|
2 |
冰箱冷凝器 |
1个 |
铁质喷塑、片式 |
|
3 |
冰箱蒸发器 |
1只 |
铝质、管式 |
|
4 |
冰箱温控器 |
1只 |
机械可调 |
|
5 |
高压表 |
1只 |
指针式 |
|
6 |
低压表 |
1只 |
指针式 |
|
7 |
视液镜 |
2只 |
圆镜直视、铜质外壳 |
|
8 |
铜管 |
1套 |
圆形 |
|
9 |
手阀 |
1只 |
铜质 |
|
10 |
实验台架 |
1台 |
钢木结构 |
|
11 |
实训指导书 |
1套 |
与实训台配套 |
三、操作工具：（单台配置）
|
序号 |
名 称 |
数量 |
性能描述 |
|
1 |
电铬铁 |
1把 |
内热式 |
|
2 |
烙铁架 |
1个 |
阻燃 |
|
3 |
剥线钳 |
1把 |
多用 |
|
4 |
尖嘴钳 |
1把 |
钢质、绝缘 |
|
5 |
螺丝刀 |
2套 |
十字、一字各1把 |
四、操作工具
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
二、冰箱空调维修实训室配置清单
|
序号 |
名 称 |
型 号 |
单位 |
数量 |
备注 |
|
1 |
压缩机 |
QD65D-1/10P |
台 |
10 |
|
|
2 |
空调 |
1P |
套 |
10 |
知名品牌 |
|
3 |
冰箱 |
海尔 BCD-186KB 冷藏冷冻|双开门 |
套 |
2 |
知名品牌 |
|
4 |
冷凝器 |
1P |
台 |
10 |
|
|
5 |
蒸发器 |
1P |
台 |
10 |
|
|
6 |
干燥过滤器 |
个 |
10 |
||
|
7 |
制冷实训台 |
1200×600×780mm |
张 |
10 |
|
|
8 |
真空泵 |
台 |
10 |
||
|
9 |
制冷剂瓶 |
3 |
个 |
10 |
|
|
10 |
铜管 |
套 |
10 |
||
|
11 |
焊柜 |
套 |
10 |
||
|
12 |
钳形电流表 |
只 |
10 |
||
|
13 |
测温计 |
只 |
10 |
||
|
14 |
割管器 |
个 |
10 |
||
|
15 |
水平尺 |
块 |
10 |
||
|
16 |
铜管 |
冰箱，空调 |
米 |
500 |
|
|
17 |
胀管器 |
套 |
10 |
||
|
18 |
封口钳 |
把 |
10 |
||
|
19 |
羊角锤 |
把 |
10 |
||
|
20 |
套筒扳手 |
套 |
10 |
||
|
21 |
弯管器 |
冰箱，空调 |
套 |
10 |
|
|
22 |
虎口钳 |
把 |
10 |
||
|
23 |
活动扳手 |
把 |
10 |
||
|
24 |
内六角扳手 |
把 |
10 |
||
|
25 |
管头修理器 |
把 |
10 |
||
|
26 |
加氟管 |
付 |
10 |
||
|
27 |
焊条 |
根 |
300 |
||
|
28 |
仪器保管柜 |
个 |
8 |
||
|
29 |
无线话筒 |
套 |
10 |
||
|
30 |
无线耳麦扩音器 |
套 |
10 |
||
|
31 |
凳子 |
条 |
41 |
||
|
32 |
助焊剂 |
盒 |
15 |
||
|
33 |
制冷剂 |
公斤 |
400 |
||
|
34 |
其他辅助耗材 |
批 |
1 |
焊锡丝 烙铁芯 连接线等 |
