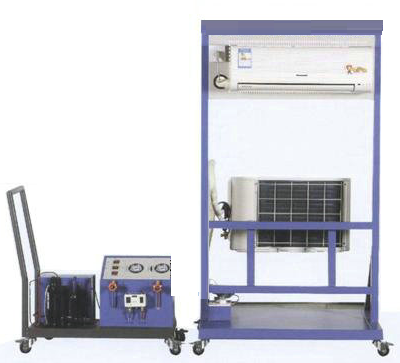

SB- KWC型空调维修调试实训装置

一、概述
" 空调安装调试实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。

二、装置概述：
1.实训装置直观展示了空调调试、安装过程所需常见工具，便于教学演示讲解及学生对课本知识的理解掌握。其中，回收机组管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2.整套实训装置集制冷剂R22回收机机组、抽真空系统机组、双组压力控制器机组等一体，整个系统真实完整,结构清晰、紧凑，满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台。
3.系统采用真实的制冷专用工具实训（压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等），与实际教学接轨。
4.实训装置为学生提供一个操作平台，能让学生自主完成空调系统安装、调试、运行及维修等实训。
5.实训系统能对空调完成安装、调试、运行及维修等实训，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
四、装置的技术参数
1.电源 AC 220V±10% 50Hz
2.额定输入功率 1000W
3.压力低压：0.4~0.5MPa 高压：1.4~2.0MPa
4.额定输入电流5A
5.制冷剂 R22
6.外形尺寸（大约）110MM*600MM*165MM
7.安全保护具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8.环保材料选用符合国家相关环保标准
五、设备功能特点
支架结构方便移动安装，制冷剂回收设备可方便掌握充、收制冷剂技术，小型焊接工具可以进行制冷基本焊接技能实训，制冷工基本维修工具利于能力提高及发展。
六、装置提供的实训
进行家用空调器的安装操作，制冷剂的充入和收回，管子焊接技术熟习基本的制冷维修工具，对学员的技能实训进行考核与鉴定。

七、装置的配置

序号	名称	主要技术指标	数量	单位	备注
1	空调安装支架	110MM600MM165MM	1	套	带16A电源插插座
2	真空泵	1L旋片式	1	套
3	制冷剂钢瓶	3KG	1	套
4	KFR-23热泵型家用空调器机组	整机	1	套
5	小型氧焊具	氧气瓶，焊枪，乙炔瓶	1	套
6	双表修理阀	CT836	1	套
7	扳手	250MM.200MM	2	把
8	割刀	CT536	1	把	(Ф6，Ф8，Ф10)，12，16.19
9	胀管扩孔器		1	套	复合型 (Ф6，Ф8，Ф10)，12，16.19
10	弯管器	复合型 (Ф6，Ф8，Ф10)	1	套
11	公－英转换接头	2个	1	套
12	空调R22 回收机组	600400500MM

空调实训项目
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6，空调加液能力
7．空调抽真空
8，空调压力与电流之间的关系
