SB-L3暖通监控系统实验实训装置

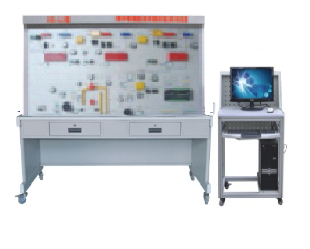

一、硬软件设备图片:
二、设备参数及性能：
1、装置组成：
本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。
2、系统实训功能：
能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展，可兼容，LON总线通讯方式
7.输出，8点、IO/DO 输入，11点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
四、可以做的实训项目
1.楼宇锅炉程序控制实训
2.楼宇锅炉水位自动调节控制实训
3.楼宇锅炉蒸汽压力自动调节控制实训
4.锅炉汽包水位与锅炉给水阀的联动控制
5.楼宇三冲量调节系统自动控制实训
6.锅炉除氧器压力与锅炉除氧器进汽阀的联动控制
7.锅炉除氧器水位与锅炉除氧器进水阀的联动控制
8.空调膨胀水箱与空调补水泵的联动控制
9.空调供水热交换器二次侧(低温)热水出口温度自动联锁控制
10.供暖供水热交换器二次侧(低温)热水供回水温度控制
11.生活供水热交换器二次侧(低温)热水出口温度控制
12.生活循环泵与生活调节阀的联动控制
13.供暖热水回路中的循环水泵的控制
14.线路故障的判断与处理
15.设备故障的判断与处理
16.设计并安装一个简易应用系统
17.组态软件设计实训项目
18.供暖热水回路中的循环水泵的控制
19.线路故障的判断与处理
20.设备故障的判断与处理
21.设计并安装一个简易应用系统
22.组态软件设计实训项目
|
