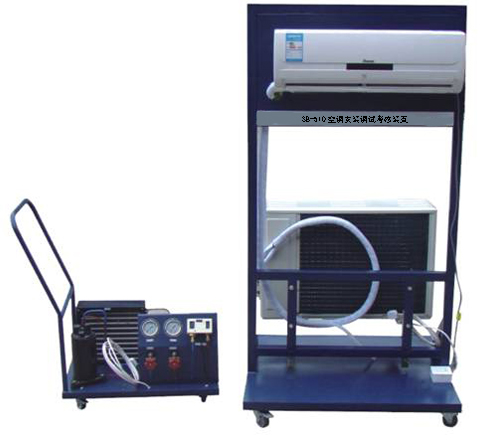

SB-510空调安装调试考核装置
一、空调安装调试考核装置采用铁质框架作为实训平台，外型美观大方。支架结构方便移动安装，主要是家用分体式空调的安装、维修、调试等实训操作提供一个很好的平台。本装置配有制冷剂回收设备，可对空调机中的制冷剂进行回收，回收的制冷剂可反复使用，这样不但可以有效的节约成本而且可以保护环境。本装置还配有便携式焊炬，制冷工基本的维修工具，可使学生学习维修工具的使用和操作方法。使学生在走出学校后能真正学到实用的维修技能。本装置适合制冷相关专业的初、中级技能实训考核与鉴定。
二、 空调安装调试考核装置技术参数
1、电源电压：220V±10﹪ 50HZ
2、低压压力：0.4～0.6MPA 高压压力1.4～2.0 MPA
3、额定电流：5A 制冷剂：R22
4、外形尺寸：800*900*1700MM
5、安全保护：具有过流、过压、漏电等保护措施，符合国家相关标准。
三、空调安装调试考核装置实训项目
1、空调器的安装调试
2、制冷维修工具的使用和操作方法。
3、铜管焊接技术实训
4、喇叭口，杯型口扩充方法
5、系统抽真空实训
6、系统保压实训
7、系统检漏实训
8、制冷剂回收技术实训
9、空调器运行调试技术实训
10、空调工作原理介绍
11、空调系统故障检测及排故维修
四、空调安装调试考核装置功能特性
1、采用可移动框架作为实训平台底部安装有万向轮方便移动。
2、学习掌握空调制冷技术理论知识与专业实践技能
3、实训装置应能满足职业院校的制冷技术、制冷流体机械、制冷设备原理与维修实训。培养学生掌握空调和制冷技术专业理论知识与专业实践技能，能强化学生对空调制冷系统安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
4、装置应采用模块化设计，电气系统和管路系统独立分开。学生可根据4电气原理图进行接线、测试和运行等操作。管路系统部分可对学生进行管路的设计安装、压力检漏、抽真空以及充注制冷剂的培训，增强学生的实际动手能力。
5、实训装置能直观展示空调制冷系统结构、工作原理，可以清楚的看到制冷循环系统的所有实物部件，方便于教学演示讲解及学生对知识的理解和掌握。
五、空调安装调试考核装置配置清单
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
空调安装台架 |
800*900*1700 |
1 台 |
可在此台架上进行分体空调的安装、基本维修及各种实习操 作。 |
|
2 |
制冷剂回收与真空加液站 |
|
1 台 |
可用此设备向空调制冷系统中充加制冷剂。也可将制冷系统中的制冷剂回收到制冷储液罐中。 |
|
3 |
小型焊接机 |
携带式 |
1 套 |
制冷管道的焊接基本操作。 |
|
4 |
钳形电流表 |
|
1 只 |
空调机运行负载电流的测量 |
|
5 |
万用表 |
数字式 |
1 只 |
用于空调机控制电路的检测 |
|
6 |
复合真空压力表 |
|
1 套 |
用于制冷系统压力的测量。 |
|
7 |
弯管器 |
复合型(Ф6,Ф8,Ф10) |
1 只 |
基本维修工具 |
|
8 |
割管器 |
|
1 只 |
基本维修工具 |
|
9 |
十字螺丝刀 |
|
1 只 |
基本维修工具 |
|
10 |
一字螺丝刀 |
|
1 只 |
基本维修工具 |
|
11 |
尖嘴钳 |
|
1 把 |
基本维修工具 |
|
12 |
活动扳手 |
10 寸 |
1 把 |
基本维修工具 |
|
13 |
活动扳手 |
12 寸 |
1 把 |
基本维修工具 |
|
14 |
胀管器 |
|
1 套 |
基本维修工具 |
|
15 |
储液罐（制冷剂） |
3Kg R22 |
1 瓶 |
用于制冷剂的存储 |
|
16 |
加液管（一头公制、一头 英） |
Ø6 |
1 条 |
基本维修工具 |
|
