[产品型号]:SBALY-20C [产品名称]:楼宇智能安防布线实训系统(工程型) [价     格]: [在线客服]:

SBALY-20C型楼宇智能安防布线实训系统(工程型)





一、系统概述

本系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

系统以建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分,智能大楼(小区)可模拟智能大楼的安保房间,也可模拟智能小区的安保房间。在此系统进行项目训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

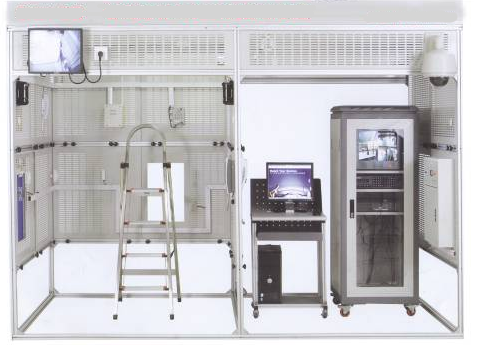

参考图片

二、系统结构与组成

楼宇智能安防布线实训系统采用模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,智能大楼(小区)设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现安保区域的集中监控和管理,安装有管理中心机、视频监控柜等典型管理设备。

在智能大楼(小区)内安装烟感探测器、红外探测器、温感探测器、门磁、紧急按钮、红外对射和巡更点等。智能大楼(小区)的房间窗户装有幕帘探测器,实现室内安防与周界防范功能。

在管理中心区域和安保区域内,安装典型监控器材(半球摄像机、红外摄像机、枪机、一体化球形摄像机等),实现关键区域视频监控,设有两台监视器,其中一台为17寸液晶监视器,另一台为19寸液晶显示器。

系统中的各模块既可单独调试、运行,也可通过接线和配置,进行联动实训。功能区域之间采用工程桥架实现系统连接。

三、技术参数

1.输入电源:单相三线~220V±10% 50Hz

2.工作环境:温度-10℃~40℃ 相对湿度≤85%25℃)海拔<4000m

3.装置容量:≤1.0kVA

4.外型尺寸:3120mm×1580mm×2310mm

5.安全保护:具有漏电压、漏电流保护,安全指标符合国家标准

四、实训项目

1.智能建筑安防布线的实施

2.对讲门禁系统安装、接线与调试

3.室内安防与周界防范系统安装、接线与调试

4.视频监控系统安装、接线与调试

5.巡更系统安装与调试系统运行维护

五、基本规格

序号

器材名称

器材规格或型号

数量

单位

1

建筑模型

由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2310mm(长×宽×高),分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。

1

2

电脑桌

600mm×600mm×800mm

(长×宽×高)

1

3

钢凳

Φ300mm×450mm

(圆×高)

1

4

铝人字梯

900mm×250mm×1200mm

(长×宽×高)

1

5

工程塑料卡件

20mm×10mm×11mm

(长×宽×高)

300

2.系统配置

一、对讲门禁系统(安科)

序号

设备名称

设备型号(品牌)

单位

数量

1

管理中心机

ET-366G

1

2

欧式数码彩色可视室外主机

ET-366D08-1-ID

1

3

电源箱

ET-366P

1

4

联网器

ET-366W

1

5

多功能壁挂室内分机

ET-366M5-F

1

6

非可视壁挂室内分机

ET-366H2

1

7

层间分配器

ET-366FS2

1

8

非接触卡 ID

通用型

1

9

电插锁

通用型

1

二、安防系统(霍尼韦尔、豪恩、艾礼富)

序号

设备名称

设备型号(品牌)

单位

数量


8防区报警主机

238




烟雾探测器

LH-201




温感探测器

LH-94



1

门磁开关

HO-03

1

2

家用紧急求助按钮

HO-01

1

3

红外探测器

LH-902B

1


红外幕帘探测器

LH-901B



5

燃气探测器

LH-88

1

6

主动红外对射报警器

ABT-60

1

7

声光报警器

HC-103

1

三、视频监控系统(海康威视、力视维、ACES

序号

设备名称

设备型号(品牌)

单位

数量

1

高速球云台摄像机

SW-CW860SB

1

2

彩色枪型摄像机

SW-720A

1

3

红外摄像机

SW-631D2A

1

5

矩阵主机

ACES-8608

1

6

矩阵控制键盘

ACES-8603

1

7

19寸彩色显示器

AOC-19

1

8

17寸液晶监视器


1

9

硬盘录像机

海康威视DS-7808

1

10

硬盘

500G

1

11

安防控制箱

AC24V、DC12V/5ADC18V/1.5A

1

12

视频线缆

SBV75-3

100

13

电源线

RVV2*0.5

100

四、巡更系统(神盾)

序号

设备名称

设备型号(品牌)

单位

数量

1

巡更棒

H5

1

2

巡更信息点


5

3

人员信息卡


2

4

巡更通讯线


1

5

巡更管理软件


1

3.工具及配件

序号

名称

内容

备注

1

工具

包含小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。


2

耗材配件

包含PVC线槽、BNC视频接头、SBV75-3视频线、RVV2*0.5电源线等。
