SB-B4楼宇综合布线实训装置

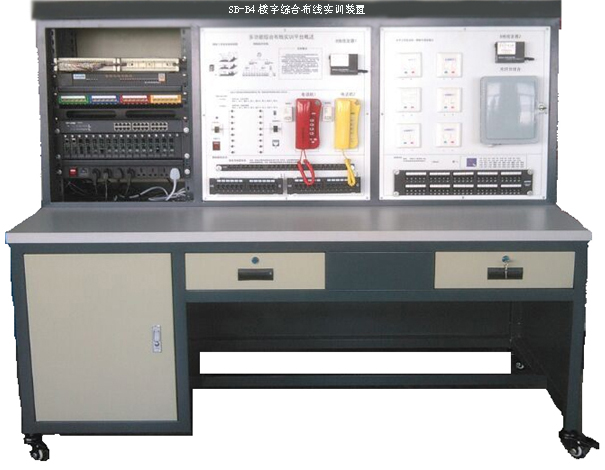

一、设备图片：
二、设备配置参数
1、设备应有开放式标准机柜、网络设备、高级喷塑钢结结构、高级铝塑挂板、电源控制器、单口面板、双口面板、四口面板、超五类非屏蔽RJ45插座模块、超五类非屏蔽RJ11插头、超五类非屏蔽RJ45插头、光纤插座（SC）、光纤插座（LC）、插座模块面板支架、超五类24位RJ45插座、管理线盘、光纤分线盒（12芯）、托架、语音跳线、数据跳线、光纤适配器110式100回线高频接线模块盘、IDC语音模块、五类1对UTP线缆、五类4对UTP电缆、五类25对UTP电缆、110型接线工具、交换机、光纤收发器、网络测试仪、光纤网卡、实训考核系统、辅材及工具等组成。
2、能够使学生完成设备间子系统中机柜与设备的安装与布线、进线间子系统中入口管道的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本技术要点。
三、完成的训内容
1) 设备间子系统实践；
2) 工作区子系统实践；
3) 管理区子系统实践；
4) 配线区子系统实践
5)；干线（垂直）子系统实践
6)；水平子系统实践
7)；干线子系统实践；
8) 网络评测与连接实践；
9）可接门禁的接线测试
10)；可接考勤的接线测试
11)；独立模块的独立认识、接线；
12) 数字电视接线实践、建筑群子系统实践；
13) 数据模块、语音模块、光纤模块制作实践；
14) 数据、语音安装调试实践；
15) 数据、语音通信、交换传输实践；
16) 系统整合的接线、设置、操作和演习
17）交换机、光纤收发器网络测试仪的实践
四、设备列表
|
序号 |
名称 |
型号 |
数量 |
|
1 |
模拟设备房间 |
1800*800*1600 |
1 |
|
2 |
光纤插座（SC） |
|
10个 |
|
3 |
光纤插座（LC） |
|
10个 |
|
4 |
光纤收发器 |
|
1套 |
|
5 |
光纤适配器 |
|
1套 |
|
6 |
110式100回线接线模块盘 |
|
2个 |
|
7 |
五类1对UTP线缆 |
|
5米 |
|
8 |
交换机 |
H3C |
1台 |
|
9 |
IDC语音模块 |
|
20个 |
|
10 |
六类非屏蔽RJ45插座模块 |
|
20个 |
|
11 |
管理线盘 |
|
1个 |
|
12 |
开放式标准机柜 |
|
1台 |
|
13 |
网络测试仪 |
|
2个 |
|
17 |
视频光端机 |
|
1套 |
|
18 |
综合布线实训工具箱 |
|
1套 |
|
