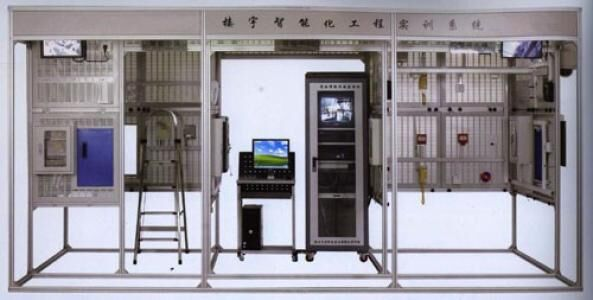

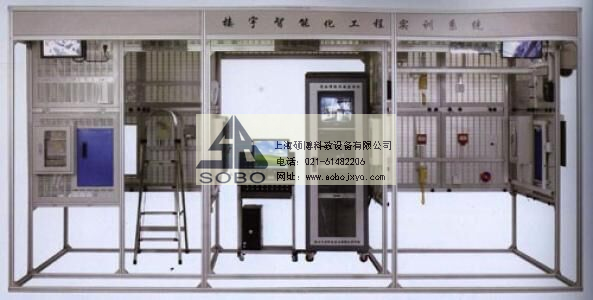

SBLY-1楼宇智能化工程实训系统平台
一、产品概述:
1、本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，包含了计算机技术、网络通信技术、综合布线技术、安保巡更、DDC技术等，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
2、该系统在结构上以智能建筑模型为基础，包含了智能大楼、智能小区、管理中心和楼道等典型结构，涵盖了对讲门禁及室内安防、闭路电视监控及周边防范、消防报警联动、综合布线安保巡更和DDC监控及照明控制六个系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、产品特点
1、该装置涵盖了对讲门禁及室内安防、闭路电视监控及周边防范、消防报警联动、综合布线安保巡更和DDC监控及照明控制六个系统，具有多角度考核训练的特点。实训平台扩展性功能强大，可增设智能家居系统、远程抄表系统等其它系统。
2、该装置模拟典型建筑结构，通体采用铝合金型材和铁质网孔板，并选用市场上技术成熟、低电压安全型器件，因而具有真实、美观、可靠和安全的特点。
三、技术性能
1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃~40℃ 相对湿度≤85% （25℃） 海拔≤4000m
3.装置容量：≤1kVA
4.外形尺寸：3.12m×1.58m×2.3m
5.安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
四、实训内容
1.可视对讲门禁及室内安防实训
2.闭路电视监控及周边防范实训
3.消防报警联动实训
4.综合布线实训
5.安保巡更管理实训
6.DDC监控及照明控制实训
五、对讲门禁及室内安防系统实训
1.系统安装、接线和调试。
2.设置室外主机地址为001栋01单元。
3.设置室内分机地址，分别为101房间、102房间。
4.室外主机呼叫室内分机，实现可视对讲。
5.室内分机呼叫管理中心机，实现对讲。
6.室外主机呼叫管理中心机，实现可视对讲。。
7.单元用户密码开锁。
8.室内分机主动开锁。
9.可视对讲软件能记录并处理开门与报警信息。
10.多功能室内分机实现安防功能。
11.按下紧急按钮，室内分机立即将报警信号上传到管理中心机，声光报警器发声。
12.居家布防时，红外和幕帘探测器功能被禁闭，其他探测器工作正常。
13.外出布防时，所有探测器均能正常工作。
14.室内分机检测到探测器动作后，启动声光报警器，同时上报给管理中心机。
六、闭路视频监控及周边防范系统实训
通过安装、接线和调试，该系统应实现如下的功能：
1.各类常见设备的安装与接线操作。
2.监视器的图像调整、视频切换、浏览设置。
3.矩阵输出视频的切换，包括不同输出通道的切换、输出视频的切换。
4.矩阵视频队列切换，使输出的视频按照一定的时间、顺序进行切换。
5.矩阵控制云台转动、调节镜头、预置点设置。
6.硬盘录像机视频切换，实现单画面的切换及四画面的切换。
7.硬盘录像机控制云台转动、、自动轨迹、线扫的操作。
8.手动录像及录像查询。
9.定时录像及录像查询。
10.硬盘录像机报警联动录像，实现外部报警输入、动态监测报警输入、联动录像、报警、云台自动控制及录像查询。
七、综合布线系统实训
1.通过安装、接线和调试，该系统应实现如下的功能：
2.按照ANSI/TIA/EIA 568- B标准制作两根网络跳线，使用线缆测试仪测试为正常。
3.按照ANSI/TIA/EIA 568-B标准进行网络布线，测试通断状态正常。
4.制作两根语音跳线，并测试其通断正常。
5.设置电话程控交换机的电话端口：801、802，分别对应电话号码：801、802。
6.使用电话跳线连接电话机到电话插座，并且能够正常通话。
7.监控视频通过网络信息的传输测试
八、安保巡更管理系统实训
1.通过安保巡更设备的的认识与作用
2.线路设计与系统安保信息的导入
3.了解巡更管理软件的使用和信息查询统计等
4.线路规划和时间规划设定
5.人员信息输入与事件信息录入与处理
九、消防报警联动实训
1.消防报警联动系统元件、作用、组成和原理的认识实训
2.火灾和报警联动模拟操作实训
3.消防主机面板上指示灯和按键功能操作实训
4.消防主机状态的认识操作实训
5.消防主机基本功能操作实训
6.修改时间操作实训
7.修改密码操作实训
8.不同密码权限的操作实训
9.通讯管理操作实训
10.本机自检操作实训
11.打印管理操作实训
12.系统初始化操作实训
13.总数查询操作实训
14.本机信息操作实训
15.事件记录查询操作实训
16.火警记录查询操作实训
17.设备启停操作实训
18.按组回路编辑操作实训
19.单点回路编辑操作实训
20.屏蔽开放操作实训
21.自动登录操作实训
22.联动编程操作实训
23.声光联动设置操作实训
24.元件的结构识别与安装实训
25.线路故障的判断与处理实训
26.程序设置错误的判断与纠正实训
27.按线路图将各部分连线实训
28.设计并安装一个简易应用系统
十、DDC控制系统实训
1.通过安装、接线和调试，该系统应实现如下的功能：
2.连接DDC和照明控制电路。
3.使用DDC控制器的强制输出按钮，能够控制两组照明系统的开关。
4.将五组照明系统的开关状态开关接入DDC控制器，并采集五路信号状态。
5.编写DDC控制程序，实现照明系统的开关控制。
6.使用节能控制模块的任务列表，控制各区域灯的亮灭，灯的开关模块的输出通道控制。
上位机监控系统（力控组态软件）能通过手动和自动两种方式控制灯的开关。
五、系统组成及设备的配置
该系统由型材房间模型和可视对讲门禁及室内安防、闭路电视监控及周边防范、消防联动系统、综合布线巡更管理系统和DDC监控及照明控制六个系统组成。整体结构采用开放式和拆装式设计，学生可对各器件进行拆装、调试、运行。
表1-1 框架基本配置表
|
序号 |
项目内容 |
规格、技术指标 |
数量 |
单位 |
|
1 |
智能建筑模型 |
由铝合金型材框架和安装布线网孔板组成，4660mm×2580mm×2300mm。（长×宽×高），分为智能大楼、智能小区、管理中心和楼道等区域，智能大楼设计为两层结构，器件采用内六角螺丝和工程塑料卡件配合安装。 |
1 |
台 |
|
2 |
安装布线网孔板 |
1500mm×750mm |
14 |
块 |
|
1500×300mm |
3 |
块 | ||
|
1500*600 mm |
3 |
块 | ||
|
3 |
大楼总电源箱 |
漏电保护器DZ47-63LE 2P/10A，配DC12V，DC24V， |
1 |
套 |
|
4 |
DDC控制箱 |
漏电保护器DZ47-32LE 2P/6A 、DC24V/2A、、HW5208、ARM2F-L/24V继电器 |
1 |
套 |
|
5 |
电脑桌 |
600mm×600mm×800mm（长×宽×高） |
1 |
台 |
|
6 |
监控控制屏 |
450*450*1450 |
1 |
台 |
|
7 |
铝材人字梯 |
900mm×250mm×1200mm（长×宽×高） |
1 |
把 |
|
8 |
工程塑料卡件 |
15mm×5mm×4mm（长×宽×高） |
500 |
个 |
|
9 |
计算机 |
主流品牌电脑 |
1 |
套 |
表1-2 各系统基本配置表
|
序号 |
名称 |
配置内容 |
数量 |
||
|
1 |
消防报警联动系统 |
智能消防控制主机 |
1台 |
||
|
总线式智能温度传感器 |
1个 |
||||
|
总线式智能燃气传感器 |
1个 |
||||
|
总线式智能烟传感器 |
1个 |
||||
|
消防警灯 |
1个 |
||||
|
输入/输出模块 |
1个 |
||||
|
输入模块 |
1个 |
||||
|
总线式消防专用手动报警模块 |
1个 |
||||
|
2 |
对讲门禁及室内安防系统 |
单元门口主机 |
1台 |
||
|
单户门口机 |
1台 |
||||
|
室内可视对讲模块 |
1个 |
||||
|
可视对讲模块（带安防） |
1个 |
||||
|
通讯转换模块 |
1个 |
||||
|
联网器 |
1个 |
||||
|
管理中心机 |
1个 |
||||
|
门磁开关 |
1个 |
||||
|
家用紧急求助按钮 |
1个 |
||||
|
被动红外探测器 |
1个 |
||||
|
被动红外幕帘探测器 |
1个 |
||||
|
燃气探测器 |
1个 |
||||
|
感烟探测器 |
1个 |
||||
|
3 |
视频监控系统 |
硬盘录像机 |
1台 |
||
|
全向云台（一体式云台） |
1套 |
||||
|
云台解码器（云台一体式） |
1个 |
||||
|
半球红外摄像机 |
1台 |
||||
|
数字自动对焦一体化摄像机 |
1台 |
||||
|
有线/无线二用摄像机 |
1台 |
||||
|
声光报警器 |
1个 |
||||
|
二光束对射探测器 |
1套 |
||||
|
紧急按钮 |
1个 |
||||
|
液晶彩色监视器 |
1台 |
||||
|
4 |
安保巡更管理系统 |
巡更棒 |
1台 |
||
|
电源造配器 |
1个 |
||||
|
信息钮点 |
8个 |
||||
|
人员钮点 |
2个 |
||||
|
管理软件 |
1套 |
||||
|
通讯USB线 |
1条 |
||||
|
5 |
综合布线系统 |
RJ45配线架 |
1台 |
||
|
以太网交换机 |
1台 |
||||
|
电话程控交换机 |
1台 |
||||
|
电话配线架 |
1台 |
||||
|
底盒 |
1个 |
||||
|
电话模块 |
1个 |
||||
|
网络模块 |
1个 |
||||
|
电话机 |
2部 |
||||
|
RJ11水晶头 |
1盒 |
||||
|
RJ45水晶头 |
1盒 |
||||
|
6 |
DDC监控系统 |
DDC控制器 |
1套 |
时间模块、 | |
|
网络适配器、 |
1个 |
||||
|
射灯、吸顶灯 |
5套 |
||||
|
编程软件、组态软件、 |
套 |
||||
|
开关 |
5个 |
||||
表1-3 工具和配件基本配置表
|
序号 |
名称 |
内容 |
数量 |
备注 |
|
1 |
工具 |
网线钳 |
1把 |
安装工具 |
|
打线钳 |
1把 | |||
|
线缆测试仪 |
1把 | |||
|
小一字螺丝刀 |
1把 | |||
|
小十字螺丝刀 |
1把 | |||
|
长柄螺丝刀 |
1把 | |||
|
剪刀 |
1把 | |||
|
剖线钳 |
1把 | |||
|
尖嘴钳 |
1把 | |||
|
斜口钳 |
1把 | |||
|
2 |
耗材配件 |
PVC线槽 |
20米 |
安装器件 |
