SB-Y2-1楼宇对讲及门禁系统实验实训装置

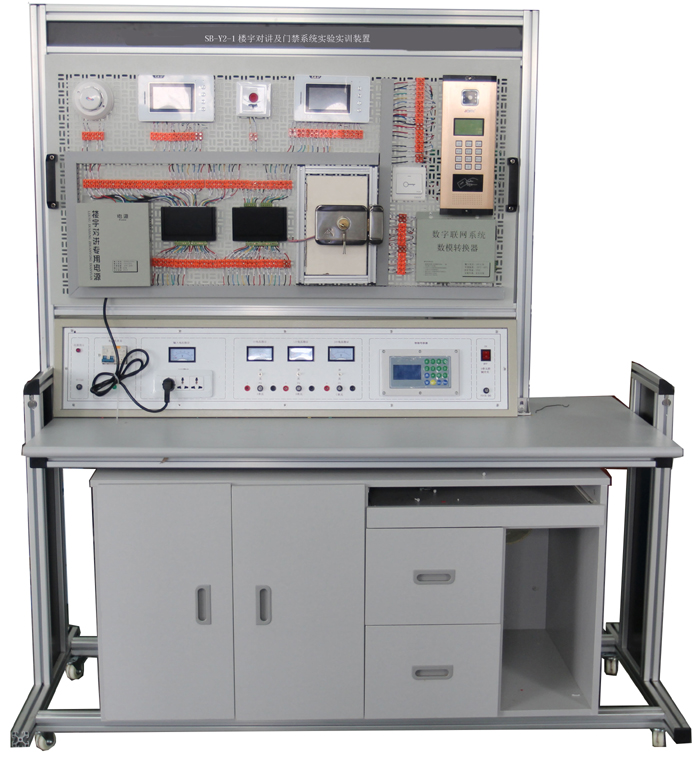

一、硬件设备图片：
二、设备参数及性能：
1、装置组成：
楼宇对讲实训系统采用开放式和拆装式结构设计，采用铝合金型材+网孔板结构，桌面为高级防火防水板，耐磨高密度板，结构坚固，配有常用电源控制柜，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有设备备柜，用于放置工具、存放资料等，实训桌还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。本系统控制部分全部采用实物，控制对象采用防真门模型，整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、电脑中心软件系统等组成
2、系统实训功能：
能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：160×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
四、可以做的实训项目
1.门口机安装操作
2.可视分机安装操作
3.非视分机安装操作
4.电脑管理中心软件操作
5.各类探头的安装调试操作
6.按接线图系统接线操作
7.系统调试操作
8.分机设置号码操作
9.门口机呼叫分机操作
10.分机呼叫管理机操作
11.门口机与管理机间操作
12.软件报警处理设置操作
13.线路及设备故障的判断与处理
14.设计并安装一个简易应用系统
五、主要配置设备参数：
1、彩色可视数码ID刷卡主机：
对讲主机一套，选用的是工程上使用的主流产品。并要具备安防功能小区电脑管理中心，还要具备下述功能和特点：
主机外壳采用不锈钢材料。
整体结构和内部结构设计合理，便于安装和维修。
主机板采用双面印刷电路板，键盘与主机板一体化，主机板和其他部分连接采用接插件，便于安装和维修。
分机和主机呼叫号码采用弹性编码模式，以适应各种不同结构的应用。
主机开锁密码由管理中心随意更改。
电源供应器为不间断直流稳压电源，当停电时电源供应器自动切换为蓄电池供电，设有蓄电池过充电和过放电和限流保护电路。
采取双组电源供电技术，即视频部分独立供电，提高视频部分的抗干扰性能。
采用视频放大器和分配器，使图像信号进行合理的阻抗匹配和达到远距离的有效传输，确保图像质量。
系统采用模块化设计，可视分机与非可视分机可兼容于同一个系统。
可视分机设有4防区报警控制器，报警器控制功能强，使用方便。
管理中心可连接个人电脑，使用TRONIC®20009000智能小区管理系统软件。
可视对讲：主机呼叫分机实现可视对讲。
遥控开锁：分机和管理中心机可遥控开锁。
密码开锁：由管理员随意修改开锁密码。
管理中心呼叫/监视：管理中心可呼叫/监视主机，也可呼叫分机。
分机呼叫/紧急报警：分机可向管理中心呼叫/紧急报警。
监视：分机监视主机。
安防联网：分机内置的报警控制器所连接的探测器被触发后，自动向管理中心报警，分机连接的警号也发出报警声。
多性质防区：分机内置4防区，4个防区的性质分别为：①延时防区 ②24小时防区。
分机报警密码撤布防及修改功能。
环境温度：－20～＋55℃
相对湿度：45％～95％
大气压力：86～106Kpa
分机使用环境：
环境温度：－10～＋55℃
相对湿度：45％～95％
大气压力：86～106Kpa
外壳防护等级：
主机：IP33
分机：IP30
音频特性：
谐波失真：≤5％
应答通道信噪比：≥35dB
主呼通道信噪比：≥40dB
应答通道音频输出不失真功率≥100mW
主呼通道音频输出不失真功率≥5mW
振铃声压：≥70dB
视频特性：
摄像头：1/3”黑白广角CCD，内置红外LED照明，解析度>380TVL最低照度<0.1LUX。
黑白显示器：4”扁平CRT，解析度>450TVL。
电源供应器：
输入：交流220V±10%
输出：直流12V±10%（非电池供电时）
电瓶：免维护蓄电池，一个12V7Ah。
分机内置报警控制器：4防区。
报警器主要参数：
四个防区
四个防区性质：24小时防区，延时防区
延时防区延时时间：30秒
密码撤布防功能，密码可修改。
其他参数：
配线方式：管理中心到主机为（2+2）总线+1根视频线，主机至层间分配器为8总线，主机至视频放大器、分配器为1视频线，可视电源至视频放大器、分配器、用户分机为2+2电源线，层间分配器至用户分机为5线，视频分配器至用户分机为1视频线。
开锁功能：分机开锁、主机密码开锁、管理中心开锁
管理中心带载能力：最多99主机
主机带载能力：最多256个层间分配器。（可根据用户要求进行扩展）
层间分配器带载能力： 2、4、8个分机。
2、联网转换器：
联网板一套，选用的是工程上使用的主流产品。
3、门禁专用电源：
可视电源一套，选用的是工程上使用的主流产品。
4、彩色高清4.3寸室内分机 (带2防区)：
可视户机带安防2套，选用的是工程上使用的主流产品。
5、彩色高清4.3寸室内分机 (带8防区)
对讲户机二套，选用的是工程上使用的主流产品。
6、层间分配器
层间分配器一套，选用的是工程上使用的主流产品。
7、网络控制器
网络控制器一套，选用的是工程上使用的主流产品。
8、NTS-SM9000电脑中心软件
电脑中心软件一套，选用的是工程上使用的主流产品。
9、DJ2CR电控锁
电控锁一套，选用的是工程上使用的主流产品，并要配立体模型门。
10、SCK-01出门按钮
出门按钮1只，选用的是工程上使用的主流产品。
（3）系统技术参数：
3.1.1 输入电源：AC220V±15%，50Hz
3.1.2 环境温度：-20℃～+45℃
3.1.3 装置容量：＜1kVA
3.1.4 安全保护：具有漏电自动保护装置
3.2 具体能够实训以下内容：
3.2.1 楼宇对讲门禁系统使用情形模拟
3.2.2 可视分机的安装连接与使用
3.2.3 非可视分机的安装连接与使用
3.2.4 单元门口机的安装连接与使用
3.2.5 管理中心机的安装连接与使用
3.2.6 适配器的安装连接与使用
3.2.7 系统电源和主机电源的安装连接与使用
3.2.8 煤气探测器、门磁、紧急按钮的安装与使用
3.2.9电控锁的安装与连接
3.2.10 按线路图将各部分连线
3.2.11 上位机软件的安装与使用
3.2.12 ID卡门禁
3.2.13 室内安防
3.2.14 管理中心机的干预
3.2.15系统故障的判断与处理
3.3.16 系统开放，接线灵活
3.3.17 功能：可视对讲与非可视对讲混装，并可实现呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，具有与小区管理中心互联的功能，可实现小区的联网管理实训
六、设备配置单：
|
序号 |
组成 |
数量 |
|
1 |
对讲主机(彩色) |
1套 |
|
2 |
可视电源 |
1 |
|
3 |
可视户机(彩色) |
1套 |
|
4 |
对讲户机 |
1 |
|
5 |
层间分配器 |
1 |
|
6 |
网络控制器 |
1套 |
|
7 |
电脑中心软件 |
1套 |
|
8 |
烟感探头 |
1个 |
|
9 |
门禁考勤机 |
1个 |
|
10 |
网控器 |
1 |
|
11 |
灵性锁 |
1把 |
|
12 |
开门按钮 |
1只 |
|
13 |
门磁 |
1 |
|
14 |
电脑中心机 |
1套 |
|
15 |
实训桌和实训屏架 |
1套 |
|
16 |
电脑桌 |
1台 |
|
17 |
智能考核器 |
1套 |
