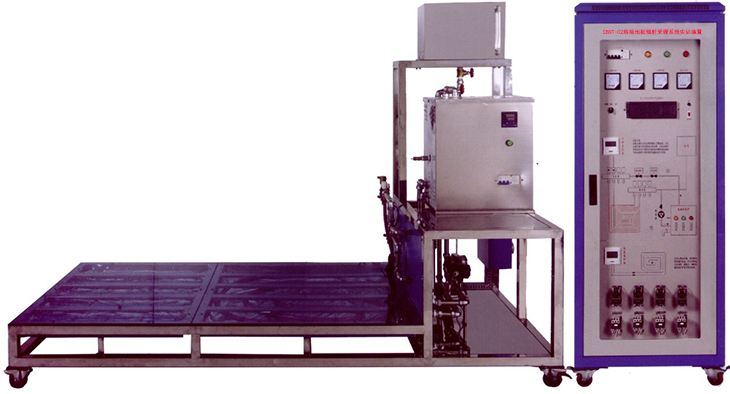

SBNT-02热能地板辐射采暖系统实训装置
一、概 述
热能地板辐射采暖系统实训系统"以可编程控制器PLC为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。本装置是将地板采暖系统微型化,采用半实物化实训教学模式。直观展示了地板采暖系统的系统结构、工作原理，便于教学演示讲解及学生对课本知识的理解掌握。
二、 特 点
1. 本装置采用敞开式结构设计，并设有多处温度和压力测量仪表，便于学生观察、了解各种参数的变化情况和系统的工作状况。
2. 低温地板辐射采暖埋管采用双回型辅设方式。
3. 采暖管材采用交连聚乙烯PEX塑料管，具有抗老化、耐腐蚀、不结垢、承压高、无环境污染、不易渗漏、水阻力及膨胀系数小等特点。
三、 技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜10kVA
4. 重 量：200kg
5. 安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准
6.尺寸：4000*1000*1800
四、 系统配置
装置采用铝型材框架底座，以多层结构形式展示其内部结构，侧面采用有机玻璃封板，内部管材采用塑料管。地板采暖主要由热源、采暖地面层、采暖塑料管道和温控系统组成，热源采用电热水锅炉。
地板辐射采暖系统垫层主要由地暖专用盘管、复合保温板、反射层（铝箔）、组合分集水器、热电阀和液晶温控器、地暖剖面等构成。
1. 地暖专用盘管
材质：PEX（高密度交连聚乙烯管）
性能：耐温＜100℃，内壁平滑、水阻小、不易结垢，设计使用寿命五十年以上
功能：温水在管内循环加热地表层，以辐射的方式向室内散热
2. 复合保温板层
组成：聚苯乙烯（EPS） 保温板（厚度：1mm）
功能：保温、隔热、防潮、隔声
3. 反射层（铝箔）
功能：加强保温层的防潮、防水、隔热性能。由于铝的导热性好，可有效分散管内温水所传递的热量，从而使热量均匀的散布在整个平面上，减少管路下部的局部高温老化的影响，提高整个地暖结构层的使用寿命。
4. 组合分集水器
组成：分集水器干管（采用黄铜精密挤压制造而成，不生锈，内外壁光滑）、自动排气阀、卸水阀。
功能：将支管供回水分配到各个环路，同时排气阀可以排除管内的气体，内置调节阀可调节各环路的水流量，从而达到控制采暖温度的目的。
五、 实训项目
1. 低温地板辐射采暖系统结构及设备工作原理的了解和掌握
2. 低温地板辐射采暖系统启动、运行和调试
3. 低温地板辐射采暖系统运行工作情况记录、运行参数检测
六. 热能地板辐射采暖系统实训设备配置表
|
编号 |
名称 |
单位 |
数量 |
|
|
1 |
配电控制柜，网络式机柜 |
套 |
1 |
1700*700*700MM,采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方 |
|
2 |
实训台 |
套 |
|
1000*2000*1700MM |
|
3 |
带漏电开关 |
只 |
|
32A |
|
4 |
保险 |
台 |
1 |
32A |
|
5 |
450V电流表，30A电流表 |
个 |
1 |
6L2 |
|
6 |
按钮 |
套 |
3 |
自 |
|
7 |
开关电源:为控制系统提供电源 |
套 |
1 |
Q100.:提供+24V.+5V |
|
8 |
中间继电器 |
套 |
3 |
24V |
|
9 |
交流接触器 |
套 |
3 |
220V |
|
11 |
12位接线端子 |
套 |
2 |
|
|
12 |
本地/远控动旋钮开关 |
只 |
1 |
一组常开，一组常闭 |
|
13 |
通信线模块 |
只 |
1 |
|
|
14 |
水泵 |
个 |
1 |
220L |
|
15 |
控制实训软件 |
套 |
1 |
|
|
16 |
10K传感器 |
只 |
7 |
|
|
17 |
plc控制器 |
台 |
1 |
|
|
18 |
温度传感器 |
个 |
8 |
|
|
19 |
压力变送器，4-20MA |
只 |
1 |
|
|
20 |
可移动式学生终端计算机台架 |
套 |
1 |
钢木结构≥ 材500×550×900 mm） |
|
21 |
热量表4-20MA |
个 |
1 |
|
|
22 |
模拟锅炉 |
台 |
1 |
|
|
23 |
分水器 |
只 |
1 |
|
|
24 |
膨胀水箱 |
|
|
|
|
25 |
手阀 |
只 |
2 |
|
|
26 |
自动排气阀 |
只 |
1 |
|
|
27 |
电磁阀 |
个 |
1 |
|
|
28 |
流量计4-20MA |
个 |
1 |
|
|
29 |
温度控制器 |
个 |
液晶 |
|
|
30 |
电动流量调节阀 |
个 |
1 |
|
|
31 |
散热片 |
个 |
1 |
|
|
32 |
自力式压差控制阀 |
个 |
1 |
|
|
33 |
管道 |
个 |
1 |
|
