低压供配电技术实训装置,低压供配电实训设备

SBDPD-01A低压供配电技术成套实训装置

一、产品概述：

低压供配电技术实训实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铝排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。

二、技术参数：

工作电源：三相五线 380V±5% 50Hz

安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护

外形尺寸：660×600×2300mm

额定电流：100A

工作环境：温度0℃～50℃

相对湿度35～85% 海拔＜4000m

三、产品结构：

所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

四、基本配置及详细说明：

序号	设备名称	设备型号	设备规格	单位	数量
1	电力变压器	50KVA	S9系列	台	1
2	计量控制实训柜	SBDPD-01A-1	600×600×2300mm	台	1
3	进线控制实训柜	SBDPD-01A-2	800×600×2300mm	台	1
4	电容补偿实训柜	SBDPD-01A-3	800×600×2300mm	台	1
5	出线控制实训柜	SBDPD-01A-4	800×600×2300mm	台	1
6	三相异步电机	1.1KW 380V		台	1
7	实训指导书	SBDPD-01A		份	1
8	工程材料			套	1

SBDPD-01A低压配电柜产品基本配置详细说明

N0	配置名称	型号规格
1	电力变压器	S9-50KVA；50KVA；户外式. 环境温度:上限+40℃,下限-25℃海拔高度:≤1000m. 空气相对温度:≤90％(+25℃)
2	计量控制实训柜	SBDPD-01A-1配置有互感器、电能表、电压电流表等，作为总电能的计量。学生能自行连接控制线路。
3	进线控制实训柜	SBDPD-01A-2配置有万能式断路器、互感器、电压电流表，作为总电源的进线控制。学生能自行连接控制线路。
4	电容补偿实训柜	SBDPD-01A-3配置有补偿电容、交流接触器、功率因数补偿控制器、电压电流表、功率因数表等，作为电源功率因数的补偿。学生能自行连接控制线路。
5	出线控制实训柜	SBDPD-01A-4配置有自动空气断路器、互感器、电压电流表等，作为电能的分组控制。学生能自行连接控制线路。
6	安装调试

五、实验内容：

1、电力变压器的认知实训

2、电压器件的认知实训

3、低压一次回路图的测绘实训

4、低压二次回路图的测绘实训

5、计量柜的接线实训

6、进线柜的接线实训

7、电容补偿柜的接线实训

8、出线柜的接线实训

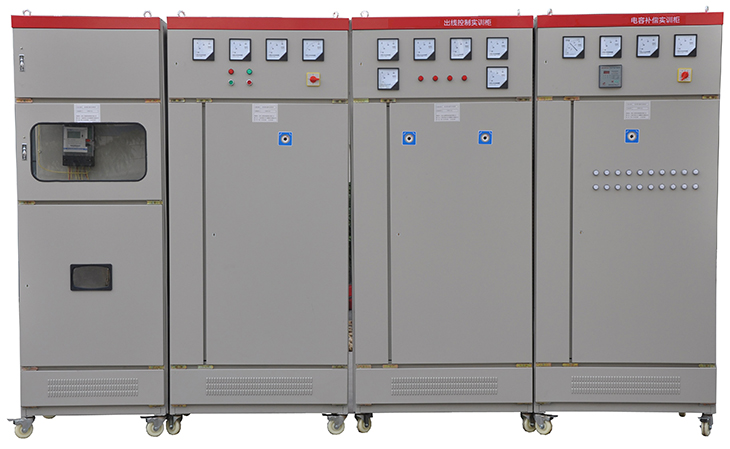

六、设备彩图：

七、低压柜由：计量柜、进线柜、补偿柜、出线柜四个柜体组成。

（一）SBDPD-01A-1教学低压计量控制实训柜

1、设备概述：

主要由三相有功电能表、三相无功电能表、接线铝排等组成，用于计量线路中有功功率与无功功率。

2、技术参数：

1）.工作电源：三相五线 380V±5% 50Hz

2）.安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护

3）.外形尺寸：660×600×2300mm

4）.额定电流：250A

5）.工作环境：温度0℃～50℃

6）.相对湿度35～85% 海拔＜4000m

3、设备结构

整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

4、设备配置: (每台本配置)

NO	配置名称	型号	规格(长×宽×高)	单位	数量
1	全钢制结构柜体		660×600×2300	台	1
2	三相四线有功电能表	DT862-4型		块	1
3	三相四线无功电能表	DX862-4型		块	1
4	电流互感器			套	3

（二）SBDPD-01A-2教学低压进线控制实训柜

1、设备概述：

主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。

2、技术参数：

1）、工作电源：三相五线 380V±5% 50Hz

2）、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护

3）、外形尺寸：800×600×2300mm

4）、额定电流：250A

5）、工作环境：温度0℃～50℃

6）、相对湿度35～85% 海拔＜4000m

3、设备结构

整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

4、设备配置:(每台本配置)

NO	配置名称	型号	规格	单位	数量
1	全钢制结构柜体		800×600×2300	台	1
2	指针式电流表	正泰		套	3
3	指针式电压表	正泰		个	1
4	正泰万能转换开关	LW5-16YH3/3		套	1
5	万能式断路器	DW15-200		个	1
6	电流互感器			套	3
7	分闸、合闸控制按钮			套	2

（三）SBDPD-01A-3教学电容补偿实训柜

1、设备概述：

主要由无功功率自动补偿装置、补偿电容器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
