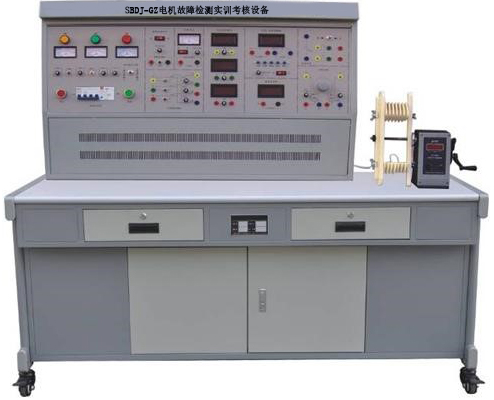

SBDJ-GZ电机故障检测实训考核设备
机床电气控制与检测实训室设备是电气自动化控制实训基地之一，主要承担着机电工程系电气自动化专业、机电一体化技术专业与数控技术专业《机床电气排故》《电气控制故障分析》等课程教学、实训教学及社会电类相关专业的电气控制技能培训等教学任务。
|
序号 |
技术参数要求 |
数量 |
|
1. |
电源控制屏 外形尺寸约：950mm×280mm×600mm 控制屏为铁质双层亚光密纹喷塑结构，铝质面板包含以下内容 1、主控功能板 （1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。 （2）控制屏面板上设有指针式交流电压表三只，观测三相电网电压。 （3）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。 （4）直流电源部分： 220V/0.5A直流电源一组，还有短路保护功能。 0～250V可调直流高压电源一组，带有过压保护及短路保护功能。 ★2、实验室安全管理系统软件（正版软件，投标文件中提供著作权证书原件和现场演示） 1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。 2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警 3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。 3、仪表 （1）提供交流数字电流表三只，测量范围0～5A，精度0.5级，三位半数显。 （2）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级。 （3）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。 （4）单相电容运转电动机电容：4uF/450V CBB电容。 （5）双刀双掷开关一只。 （6）可调电阻：两组0～900Ω/0.5A可调电阻。 |
1套 |
|
2. |
实训桌 外形尺寸约：1600mm×680mm×800mm
实训桌为铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，下部设有双开门储物柜。 |
1张 |
|
3. |
500V等级兆欧表，用于测试电机绕组绝缘电阻 |
1只 |
|
4. |
890B+数字万用表，三位半显示 |
1只 |
|
5. |
钳形电流表 |
1只 |
|
6. |
6寸三爪拉马 |
1只 |
|
7. |
活动扳手 |
1把 |
|
8. |
锤头 |
1只 |
|
9. |
划线板 |
1块 |
|
10. |
压线板 |
1块 |
|
11. |
剪刀 |
1把 |
|
12. |
电机绕线模 |
1套 |
|
13. |
绕线轴 |
1付 |
|
14. |
绕线架 |
1付 |
|
15. |
压线架 |
1套 |
|
16. |
手摇电子计数绕线机：数显范围0～9999匝数，计数精确、计数方便 |
1台 |
|
17. |
未浸漆的单相变压器：容量100VA，电压AC220V/55V，电流0.45A/1.8A。 |
1台 |
|
18. |
未浸漆的单相电容运转异步电动机：额定功率120W，电压220V，电流1A，转速1420r/min。 |
1台 |
|
19. |
未浸漆的三相鼠笼异步电动机：额定功率370W，电压380V（Y接法），转速1400r/min。 |
1台 |
|
20. |
实验说明书 |
1本 |
|
21. |
实训导线 采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。 Φ4护套自锁线长100CM 黄3条、绿3条、红3条、黑2条； Φ4护套自锁线长50CM 黄2条、绿2条、红2条、蓝2条、黑2条。 |
1套 |
|
22. |
★电工基本技能仿真软件（正版软件，投标现场提供著作权证书原件和逐条演示以下内容）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真 1）电子仿真 （1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术 （2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真 （3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真； （3）综合技能实训 ①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故 2）电气仿真 （1）电工基本常识与操作： ①安全用电常识：触电方式；防护措施；接地接零；急救措施 ②常用电工工具：通用工具；线路工具；设备工具 ③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复 ④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程 （2）电工仪表 ①万用表：外形仿真，结构仿真，面板仿真，使用仿真； ②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真； ③钳形电流表：外形仿真，原理仿真，使用仿真； ④兆欧表：外形仿真，原理仿真，使用仿真； ⑤直流电桥：外形仿真，使用仿真； ⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真； （3）照明电路安装 ①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真； ②两地控制线路：器材仿真，电路仿真连线仿真 （4）电机与变压器 ①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真； ②单相异步电动机：外形仿真，结构仿真，装配仿真； ③伺服电动机：外形仿真，结构仿真，原理仿真； ④步进电动机：外形仿真，原理仿真； ⑤直流电动机：外形仿真，结构仿真，装配仿真； ⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真； （5）低压电器 ①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真； ②继电器：外形仿真，结构仿真，原理仿真，检测仿真； ③常用闸刀开关：外形仿真，结构仿真； ④低压断路器：外形仿真，结构仿真，原理仿真； ⑤熔断器：外形仿真，结构仿真； ⑥启动器：外形仿真 ⑦主令电器：外形仿真，结构仿真； （6）电动机控制仿真 ①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真 ②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真 ③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、 （7）电工识图 3）在线学习培训 （1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训 （2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。 （3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验； （4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论 4）液压传动原理的动态演示并不少于18种动态演示。 5）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真 6）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。 7）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。 8）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。 9）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。 |
1套 |
|
23. |
实训项目 （一）单相变压器修理及测试 1．变压器拆除前的数据记录与计算 2．变压器的拆除 3．变压器的绕组绕制 4．变压器组装 5．绝缘电阻测试 6．直流电阻测试 7．变压器同名端判别 8．变压器变比测试 9．变压器空载运行 10．变压器短路 （二）单相电动机修理及测试 1．单相电容运转电动机拆除前的数据记录与计算 2．单相异步电动机的拆除 3．单相电动机绕组绕制 4．单相变压器的组装 5．绝缘电阻测试 6．直流电阻测试 7．单相异步电动机空载 8．单相异步电动机短路 （三）180W三相鼠笼式异步电动机的修理及测试 1．三相鼠笼式异步电动机拆除前的数据记录与计算 2．三相鼠笼式异步电动机的拆除 3．三相鼠笼式异步电动机绕组绕制 4．三相鼠笼式异步电动机组装 5．绝缘电阻测试 6．直流电阻测试 7．三相鼠笼式异步电动机绕组首末端判别 8．三相鼠笼式异步电动机空载 9．三相鼠笼式异步电动机短路 |
1套 |
