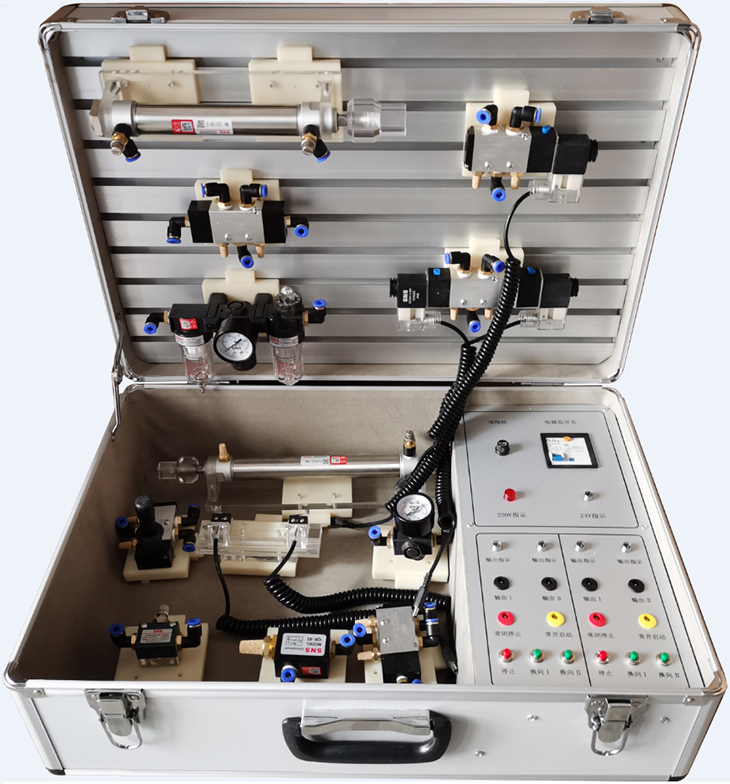

SBXY-QX05气动传动基础实训箱



一、概述

便携式气动传动基础实训箱, 气动实验箱是根据《液压与气压传动》、《气动控制技术》等,是我公司根据各大专院校机电一体化对气、电、液控制的教学大纲要求,气动与继电器控制实训设备的优点,采用了开放型综合实训箱结构,使气动原理与自动控制理论得到有效的运用,广泛征求专家教授与老师的意见,经不断创新改进研制而成。

气动实训元件均为工业型元件。掌握几十种基本实训回路的工作过程及原理。实训回路组装快捷、方便。简单实用。

二、气动传动基础实训箱主要技术参数

1、输入电源:220V.允差±l0%50Hz

2、控制电压:DC24V

3、工作环境温度:-5℃40℃

4、工作湿度:≤90%(40℃)

5、小型无油静音空压机:工作电源:AC220V;电机功率:550W公称容量8L额定输出气压0.5Mpa

6、外形尺寸:550mm×350mm×230mm

三、实训箱特点要求

1、实训箱主要由铝合金机箱、各种标准气动工业元件、和电气控制器件等组成。

2、实训箱结构紧凑、轻便实用,各个气动元件成独立模块,且装有带弹性插脚底板,学生可方便、随意地将元件按放在实训面板上,回路搭接采用快换接头,布局灵活,拆接方便快捷。

3、实训气源压力低,系统额定压力为0.5 Mpa,电气控制采用低电压直流

24V电源;实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。

4、实训控制单元采用独立的继电器控制单元进行电气控制,

5、能开设出压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目,可带进教室实训演示。

四、气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、单缸单往复控制回路

10、卸荷回路

11、快速排气阀应用回路

五、气动实训箱配置清单

序号



型 号

数量

1

实训箱



1

2

小型无油静音空压机



1

3

单作用缸

QGX25100

1

4

双作用缸

QGX25100

1

5

三联件

AC2000

1

6

手动换向阀

H21008

1

7

单电磁换向阀(二位五通)

4V210-8

1

8

双电磁换向阀(二位五通)

4V220-8

1

9

单气换向阀(二位五通)

4A21008

1

10

双气换向阀(二位五通)

4A22008

1

11

行程阀(机控)

MOV2

1

12

行程阀(按钮)

MOV3A

1

13

快速排气阀

QE02

1

14

单向节流阀

ASC-08

1

15

行程开关(装在缸体上)



2

16

气管

PU64

10

17

三通(T型三通)

Ø 6

4

18

三通(Y型减径三通)

Ø 8Ø 6

1

19

四通

Ø 6

2

20

剪刀

1

21

活动板手

1

22

气孔塞头

Ø 6

50

23

气动实训说明书



1
