气动机械手实训装置,气动机械手实训设备

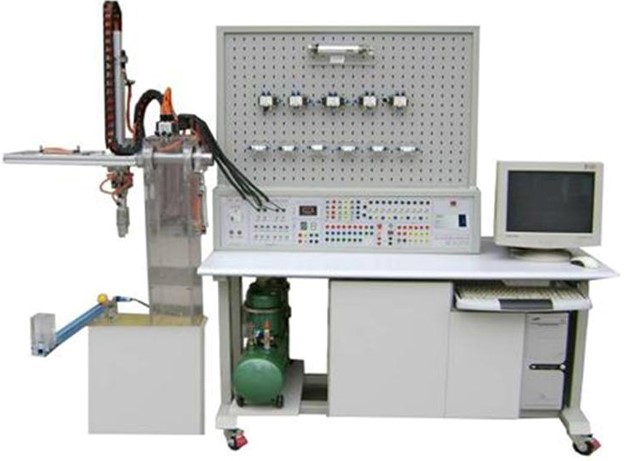

SBQK-07AT气动机械手实训考核装置



气动机械手实训装置是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求,同时吸收了该专业广大师生的建议,经过精心设计及与可编程控制器(PLC)的完美结合,使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编器(PLC)的学习及其基本应用实验等,是机电一体化专业不可多得的实验设备。

该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计,可以更准确、形象地深入了解,掌握气动元件的结构,气动回路的控制原理及设计方法等通过实验,掌握PLC可编程控制器的功能,控制原理及编程技巧等。

产品概述:

该设备为 《QK-07(a)气动PLC控制实验系统》的升级产品。

主要特点:其添加了5种类型共8只传感器,实验元件也有所增加,同时将PLC的利用率也大大的提高。实验除基本实验外添加了2个类型的实验项目,可完成实验3 6课,其主要添加了机械手副台,使得我们的学习更加生动,有助于我们更好的学习气动技术。实验台整体为钢制结构

主要参数:

实验设备外形尺寸:1500mm×700mm×1720mm

可编程控制器(PLC):三菱FX1N-40MR主机,(继电器输出型)。

电源:输入AC220V,输出DC24V/2A 空气压缩机 (基本配置小型机)功率:360W

电源:AC220V  公称1容积:10L 额定输出气压:0.7MPa

特点:一、本产品插脚和底座是国家专利,

做任何实验每个配备件不会松动与脱落。实验台装件底板采用

2MM厚度铝板,用数控冲床成型。

气动基本实验回路举例:

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路1

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸同步动作回路

19、四缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

配置清单

序号

分 类

元 件 名 称

数 量

1

实训装置

实训桌

1

实训台

1

PLC及相关组件装在面板上

1

机械手执行元件

1

2

组合元件



单作用缸

2

双作用缸

2

旋转气缸

1

三联件

3

减压阀(带压力表)

2

手动换向阀

2

单电磁换向阀(二位五通)

3

双电磁换向阀(二位五通)

2

双电磁换向阀(三位五通)

2

单气换向阀(二位五通)

2

双气换向阀(二位五通)

2

行程阀(机控)

1

行程阀(按钮)

1

或门型梭阀

2

快速排气阀

2

单向节流阀

2

单向节流阀装在元件上

8

单向阀1/4

2

顺序阀

1

气容

1

六通(透明有机玻璃)

2

3



气管

20

4

电器配件

行程开关(装在缸体上)

4

编程电缆(三菱)

1

5

资料

气动和机械手使用说明书

3

光盘(PLC编程软件,PLC程序)

1

6



辅助配件

一套

7



传感器

1

8



实验链接线

若干
