2021年2月17日
SBGJ-758L电机原理及电机拖动实验系统
电机原理及电机拖动实验系统《电机原理与拖动》是工业自动化、电气自动化、机电一体化等专业的重点专业技
术课程之一，也是未来学习《电力电子技术》、《半导体变流技术》、《自动控制系统》、《运动控制系统》、《电气传动控制系统》等各专业课程的必备先修课程。实验教学的目的在
于培养同学掌握最基本的实验技术方法与操作技能，是获取基本感性体验、训练基本操
作技能、积累基本技术经验的必要环节。在实验中应学会运用所学的理论知识去分析和
解决工作中出现的问题；同时通过实验来适当验证理论，促使理论和实践相结合。
一、电机原理及电机拖动实验系统构成

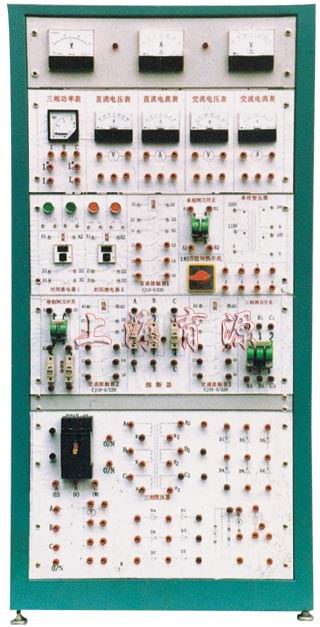

1、电机原理及电机拖动实验装置采用立式机柜，机柜内采用模块化设计，功能分隔清晰，强弱电隔离，维护检修方便。保护功能齐全。机柜面板上设有基本单元电路模块，通过适当组合可进行各个电机实验。
2、配二个1.5KW功率的机组分别固定在二个小车上（直流电动机-直流发电机机组、三相交流电动机－或三相交流电动机-涡流测功机组），直流电动机和转速3000转/分。
3、机柜设有晶闸管整流电源，输出直流电压0～310伏。输出最大直流电流55A。
4、三相调压器、电抗器、灯箱负载。
5、选配件有带PC-232接口的智能测试模块。
二、实验内容
1、直流电机认识实验。
2、直流发电机实验。
3、直流电动机实验。
4、并励电动机实验。
5、三相变压器连接组别实验。
6、三相感应电动机起动和调速实验。
7、三相感应电动机的空载和短路实验。
8、三相感应电动机的负载实验。
SBDJYL-1电机原理实验台
产品概述
“电机原理实验台”是以直流永磁电机实物为基础，采用线切割，激光切割等工艺进行局部解剖，通过对直流永磁电机解剖，可清楚了解电机的结构与功能，提高学生对电机系统的初步认识，使学生了解电机系统原理起到更直观更深入的教学目的。
（设备外形参考图片，具体以实物配置为准）
二、设备技术性能
1、输入电源：单相三线（L/N
/PE）～220V±10%
50Hz
2、工作环境：温度-10℃～+40℃
相对湿度＜85%(25℃)
海拔＜4000m
3、装置容量：＜1.0KVA
4、重
量：小于
120Kg
5、外形尺寸：120×70×150cm3
三、技术参数
1、台架配置电机转子与定子，定子做局部解剖，并采用透明亚克力密封，可展示电机运行状态。
2、通过旋转电机轴电机可发电，并点亮灯泡等附属设备。
3、为电机通电电机可缓慢转动，实现驱动过程。
4、台架采用钢质结构，底脚装有四个轮子，方便移动，带有漏电保护器、电源插座等
5、提供直流永磁电机1台
。电机功率300W，电压220V，转速1000转/分
6、提供DC0-220V可调直流电源
1台。
7、提供指示灯1只，直流电压表1只，直流电流表1只。
四、配备电工电子电拖及自动控制智能3D仿真软件
3D模拟实训分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练。
五、实验内容:
1、直流电机结构的认识实验。
2、直流发电机实验。
3、直流电动机实验
附件一 ：电机及结构原理相关软件截图如下：
|
