2024年10月19日现代电气控制系统安装与调试实训考核装置,现代电气控制技术实训室设备

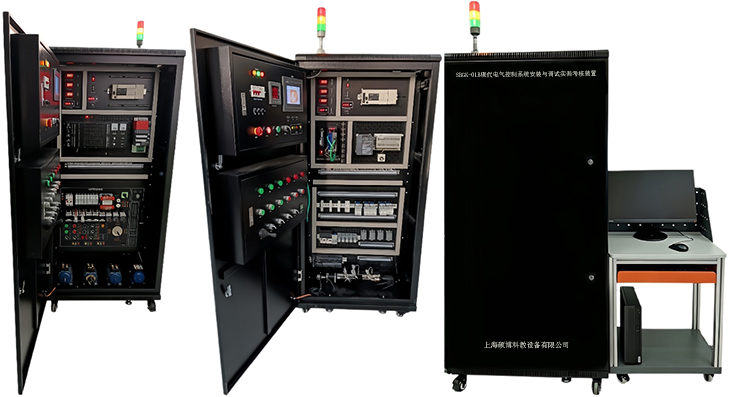

SBGK-01B现代电气控制系统安装与调试实训考核装置

一、概述

现代电气控制系统安装与调试实训装置实训室的主要功能：为机电一体化专业、电气自动化专业、工业机器人等专业提供《电机与电气控制技术》、《ＰＬＣ应用技术》、《触摸屏实训》、现代电气控制系统安装与调试实训装置、现代电气控制系统安装与调试实训室设备《变频器实训》、《机电一体化系统安装与调试实训》、《自动化生产线实训》等实训教学。可为相关企业提供PLC（西门子、三菱）、触摸屏组态、变频器（西门子、三菱）、电气控制等方面的技术培训。
现代电气控制系统安装与调试实训考核装置、现代电气控制技术实训室设备以现代电气控制系统安装与调试设备为主，进行相关专业知识的学习与训练。主要培养学生电气自动化技术、机电一体化技术、工业互联网技术、电气设备应用与维护、机电设备维护、供用电技术等专业的核心技能，同时提高学生的工作效率、质量意识、安全意识、节能环保意识和规范操作等职业素养，引领电机与电气控制、PLC 应用技术、电工测量与仪表调试、电力电子技术、交直流调速、组态控制技术、工业现场网络等专业课程及综合实训课程改革，助推具有工匠精神的电气控制系统安装与调试技术技能人才的培养。

现代电气控制系统安装与调试实训考核装置具有电气控制系统的电路设计、安装和布线，传感器接线与调整、PLC编程、模拟量模块应用、人机界面组态、电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器、继电控制与保护、温度控制器、增量型编码器）参数设定、以及典型机床控制电路故障排除等功能。装置中多参量实时手工给定（如速度实时变化给定、温度变化实时给定、距离变化实时给定等），实现了系统控制的实时控制，真实的模拟和反映了工业控制的过程，实训内容广泛、变化多样，是一款典型的职业能力培养设备，通过在该设备上实训，可使学生职业能力得到大幅度提升。

该装置以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。该种维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，

二、现代电气控制系统安装与调试实训考核设备技术指标

1.输入电压：三相五线～380V±10% 50Hz

2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m

3.装置容量：＜1kVA

4.外形尺寸：850mm×800mm×1800mm

5.电脑桌外形尺寸：长×宽×高＝600mm×530mm×1000mm；

6.安全保护：具有漏电保护，安全符合国家标准

三、现代电气控制系统安装与调试实训考核设备结构功能特点

1.本装置是由控制柜、受控对象等组成一个完整系统，具有占地面积小、操作方便、可移动、内部安装有照明设施、操作面板,各控制点和通讯接口均引出到专用的接线板上，使实训更加便捷。

2.控制元件（如PLC、变频器、接触器等）采用导轨式安装，实训时可根据需要进行合理的调整安装，布线采用工业线槽板前布线方式，设备的进出线采用塑料软管及接头与受控对象进行连接，受控对象采用外置方式便于观察。

序号	名称	型号及规格	数量	制造商	备注
1	实训柜	850mm×800mm×1700mm	1台		钢结构,带自锁脚轮,作为电气控制系统的机械和电气设备的安装载体，设备可自由、灵活的布置、安装。
2	主令电气及仪表单元		各1套		包括进线电源控制与保护、主令电气控制元件、指示灯、触摸屏、显示仪表、紧急停止按钮等器件。每门一组，配置不同。
3	PLC网络组态单元		1套		包括中型PLC、微型PLC、模拟量模块、扩展模块，0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、台达伺服驱动器、步科步进驱动器等器件。
4	PLC控制单元		1套		包括微型PLC、模拟量模块、扩展模块，0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、变频器、伺服驱动器、步进驱动器等器件。
5	继电控制单元		1套		包括断路器、熔断器、接触器、中间继电器、热保护继电器、行程开关、时间继电器等。同时还安装由伺服、步进电机驱动的（可相互转换）、传感器、微动开关、滚珠丝杠、增量型编码器组成的小车运动装置。
6	PLC控制型机床电路智能考核单元挂板		1套		包括X62W铣床电路、T68镗床电路。PLC控制。
7	电脑推车		1张
8	工具		1套
9	可编程控制器	PLC	1套	西门子	见附表
10	触摸屏	TPC7062TI	1个	昆仑通泰
11	旋转编码器		1个
12	伺服电机		1个
13	步进电机		1个
14	伺服电机驱动器	ASDA-B2	1台	台达
15	步进电机驱动器		1台
16	直流调速器+直流电机		1套
17	智能考核系统		1套		<A>具有科学性、独创性、先进性。 1、采用专用处理器技术与配套的工业控制技术。 2、高清晰液晶显示屏，图像与文字显示真实，中文菜单操作界面，人机交互友好。 3、操作按键直观，操作简单快捷。 4、可以不连接电脑进行脱机考核，老师与学生有独立界面，老师通过密码进入教师界面出题，学生在普通界面答题。 5、任何一个学生机可做为老师机控制网络设备，实现了没有计算机也可集中控制整个网络设备 6、设备的试题可根据要求进行编辑。 7、可设定该装置的任意一处电路的线路故障现象。 8、可调整故障设置点的数量和类型。 9、设备的故障设置装置组成局域网后，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。 <B>与网络型多媒体管理器系统对接后可实现以下功能： 1、可以任意控制每个设备的学生操作允许与否。 2、可任意编辑试题、试题存盘，任意设置答题限时时间。 3、可对班级学生的成绩进行统计，形成班级成绩报表。 4、可设置系统登陆密码。 5、能随时收卷、阅卷，能对学生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。

序号	名称	型号	数量	单位	备注
1	西门子可编程控制器	CPU1511C-1PN	1	块	16DI/16DO
2	CPU模块	S7-200 SMART SR40	1	块	西门子继电器输出220VAC供电 24输入16输出
3	CPU模块	S7-200 SMART ST30	1	只	西门子晶体管输出24VDC供电 18输入12输出
4	西门子模拟量输入输出模块	S7-200Smart EM06	1	套	4输入/2输出整体式I/O点数为小型
5	西门子安装导轨	S7-1500导轨160mm	1	条
6	西门子前连接器（螺钉型）	40针	1	套
7	内存卡	MMC 4MB	1	张
8	国产交换机	5口	1	套
9	下载线		5	条
10	西门子变频器	G120C 0.75KW	1	台
11	西门子变频器操作面板	BOP-2	1	块
