网孔型万能机床电路实训考核鉴定装置,机床电气控制实训设备

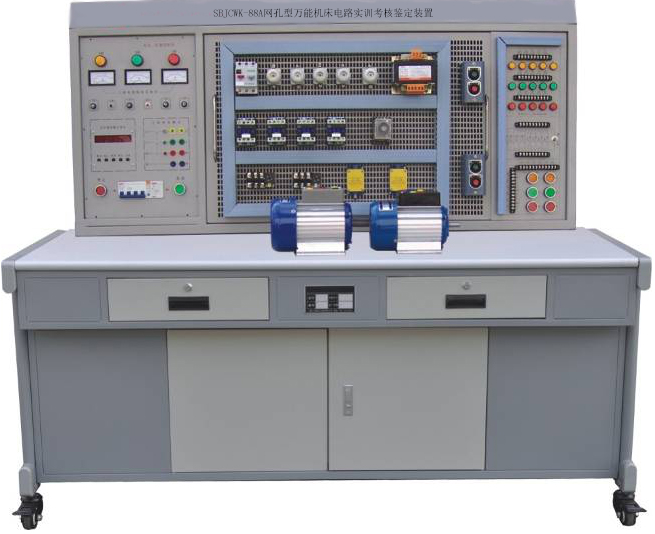

SBJCWK-88A网孔型万能机床电路实训考核鉴定装置

一、概述

网孔型万能机床电路实训考核鉴定装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成"工厂电气控制"、"电机拖动"、"控制线路与技能训练"、"常用机床控制线路"等课程的实训与考核，增加元器件能扩展"电工技能实训"、"电工仪表与测量"等课程的实训，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工考核的考核设备。

二、网孔型万能机床电路实训考核鉴定设备特点

1、电气控制线路元件装在网孔板上，操作方便、机动灵活、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在储存柜内，易管理、规划化程度高。

3、安全性高，实训屏上除了安装电压型、电流型漏电保护装置外，380V交流电压输出处还设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

4、实训屏上装配实训管理器，可设定实训或考核时间，记录实训、考核误操作次数，使学训考核有一个统一的标准。

三、技术性能

1、输入电源：三相四线～380V±10% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1500mm×750mm×1350mm

四、装置的配备及功能

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板

1、主控功能板

（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

（3）三相四线电源输出，具有单片机机全程监控相间、线间过载或短路自动切断总电源。

（4）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能；此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。

2、辅助器件安装屏

（1）红、黄、绿信号灯各5只

（2）大功率降压电阻75Ω/75W 3只，能耗制动电阻10Ω/25W 1只

（3）控制按钮6只

（4）整流二极管IN5408 4只

（5）单相开关1只

（二）网孔板1块，元器件在其上合理布局，正确走线完成实训考核项目。

★（三）无线智能考核系统（与机床电路配套考核）

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。

可通过 PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。

用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

（四）实训桌

实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。

二、技术参数：

包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。

（一）CA6140车床

实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。

1.车床认知包括两部分：车床认知和车床工作

车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。

车床工作：通过点击仿真车床按钮来操作车床运行，了解CA6140车床运作原理流程。

2.电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

车床壁龛主电线路连接

实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

3.车床壁龛控制电路连接

实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

4.车床壁龛外部接线

教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。

（二）Z37钻床

实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。

1.钻床认知包括两部分：钻床认知和钻床工作

钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。

钻床工作：通过点击仿真车钻按钮来操作钻床运行，了解Z37钻床运作原理流程。

2.电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

3.钻床壁龛主电线路连接

实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

4.钻床壁龛控制电路连接

5.钻床壁龛外部接线

实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。

教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。

（三）M7130磨床

实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。

1.磨床认知包括两部分：磨床认知和磨床工作

磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。

磨床工作：通过点击仿真磨床按钮来操作钻床运行，了解M7310磨床运作原理流程。

2.电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

3.磨床壁龛主电线路连接

4.磨床壁龛控制电路连接

5.磨床壁龛外部接线

实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。

6.教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。

（四）X62W铣床

实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。

1、铣床认知包括两部分：铣床认知和铣床工作

铣床认知：展示铣床主要组成部分，包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。

铣床工作：通过点击仿真铣床按钮来操作铣床运行，了解X62W铣床运作原理流程。

2、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

3、铣床左壁龛主电线路连接

4、铣床左壁龛控制电路连接

5、铣床右壁龛控制电路连接

6、铣床右壁龛主电线路连接

7、铣床壁龛外部接线

实训内容：接线盒内仿真各种接线器件，可以自由接线。同时配备原理图，参照原理图进行连线。接线完成图呈现器件连接完成后效果图。

序号	名称	每台数量	全室数量	单位	备注
1	电脑考核台（含电源控制）		1	台	教师台用
2	基于物联网实训室安全用电智能控制系统		1		教师台用
3	配套教学资源		1		教师台用
4	豪华转椅		1		教师台用
5	控制屏	1	25	套
6	网孔板	1	25	块
7	实训桌	1	25	张
8	学生凳	2	48	张
9	器材配备	1	25	套	见表一

序号	名称	数量	单位	序号	名称		数量	单位
1	交流接触器	7	只	17	导线		50	米
2	热继电器	3	只	18	走线槽		2	米
3	电子式时间继电器	2	只	18	走线槽		2	米
4	螺旋式熔断器	6	只	19	工具1套	万用表	1	只
5	直插式熔断器	3	只			螺丝刀	1	把
6	低压断路器	1	只			尖嘴钳	1	把
7	电磁阀	1	只			剥线钳	1	把
8	十字开关	1	只			电工刀	1	把
9	行程开关	4	只			电笔	1	支
10	控制按钮	6	只			卷尺	1	只
11	转换开关	1	只			钢锯	1	把
12	控制变压器	1	只			手枪钻	1	把
13	灯头座	1	只	20	三相鼠笼式异步电动机(Y)		1	台
14	电容	2	只	21	三相鼠笼式异步电动机(△)		1	台
15	导轨	30	厘米	22	双速异步电动机		1	台
16	接线端子	20	孔	23	三相鼠笼式异步电动机(Y/△)		1	台
