制冷原理实训考核装置,制冷原理实训考核设备

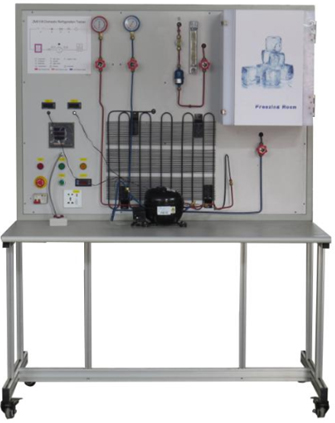

SB-3H2型制冷原理实训考核装置



一、产品概述:

制冷原理实训考核装置敞开式设计,安装有制冷管路设备,配各种电路原理图实训板,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供复合式(单门直冷式、双门直冷式、双门间冷式)电冰箱电气控制线路的实际工业用电器,形象直观,可靠性好,使用寿命长, 可自行连接线路,并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。

二 特点

1、 实训装置直观展示了直冷式冰箱的系统结构、工作原理,可以清楚的观测到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;各段管路采用颜色标示,方便学生识别,其中高压管路为红色,低压管路为蓝色。

2、 实训柜集直冷/无霜式式电冰箱于体,电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式式电冰箱实训的要求

3、 系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等),与实际装置接轨。

4、 装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。

5、 可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行五、排故。有利于开展技能鉴定、考核工作

6、手动节流阀:管道系统中设置了一个手动膨胀阀,实验时可模拟制冷系统中的流量开度,观察制冷功率的效果。

6、模拟风冷化霜系统,配置有一套模拟化霜电路,可模拟加热,实验性强

7、随机配置有一套的,制冷工具,可完成制冷系统中的,抽真空、加制冷剂,处理冰堵,制冷效果不好等现象

三、主要技术参数:

1. 输入电源:AC220V±5% 50Hz

2. 装置容量:<0.2KVA

3. 环境温度:-5℃~40℃

4. 相对湿度:≤90%25℃

5. 外形尺寸:1200×600×1700mm

6. 制冷剂类型:R600A

四、产品组成

1.直冷\无霜式电冰箱制冷系统

实训台提供1/9匹冰箱制冷压缩机QD6085W 0.65A R12)、直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器、钢丝式冷凝器(17档)、冷凝风扇照明灯及门开关双金属片热保护继电器、PTC启动器、重锤启动器、毛细管。

2.仪表

1)交流电压表1只:测量范围0250V,精度1.5级,用于监测电源电压。

2)交流电流表1只:测量范围03A,精度1.5,用于观测系统启动电流及正常工作电流。

3)温度表4只:采用PT100传感器,三位半数显,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。

4)真空压力表2只:测量范围为-0.10.9MPa-0.11.5MPa,可显示系统低压侧、高压侧的压力。

3.模拟冷藏箱体:分成冷藏和冷冻两个,保温效果显著,温度可自动控制,排除教学机不能停机的的麻烦。

4、铝型材实训桌子一套: 1200×600×1700mm,面板为铁质彩色喷绘,桌子 由4040铝材构建而成

五、工具配置

序号

货品名称

货品型号

单位

数量

备注说明

1

胀管器

2000

1



维修双表

CT536

1

( 包 括 三 色 加 液 管 ) 红 , , 兰 色 , 1 条。

2

真空泵

FL1L

1



3

制冷剂钢瓶

F12

1

1KG

公英转换接头

2

公制/英制

六、配置表

序号

名称





1

压缩机1/2



1

2

液视镜



1

3

冷凝器



1

4

蒸发器

1

5

低压表

立式

1

6

轴流风机

110MM

1

7

手动膨胀阀

1/4

1

8

过滤器

3/8

1

9

储液器

1/4

1

10

毛细管,



1

11

温度表

I900

4

12

有机玻璃箱

两层



13

双路温控器

电子



七、 实训内容

1 初级技工基本技能实训

1) 专用工具的操作

2) 制冷系统管件焊接

3) 制冷系统试压及检漏

4) 制冷系统抽真空及充注制冷剂

2 中级技能实训(设计、安装、调试及检修)

1) 电冰箱电气线路器件的认识和测量

2) 直冷式电冰箱电气控制线路接线及系统运行

3) 直冷式电冰箱维修实训及故障分析

3 电冰箱故障检修

1) 复合门开关公共端开路

2) 门开关开路

3) 温控器开路

4) 保护继电器开路

5) 系统脏堵

6) 系统冰堵
