比亚迪汉EV冠军版纯电动轿车车身电气系统实训台

SBXNY-HE-05比亚迪汉EV冠军版纯电动轿车车身电气系统实训台

一、产品概述

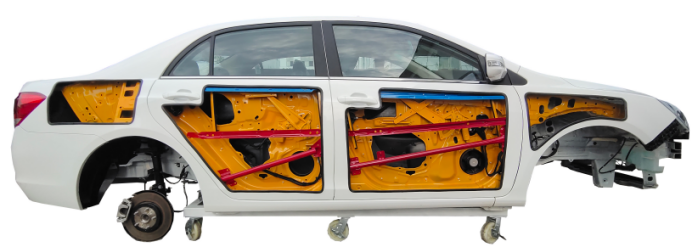

比亚迪汉EV冠军版纯电动轿车车身电气系统实训台由纯电动汽车原车车身解剖组成，可在车身上检测电器元件与线路电信号，完成纯电动汽车低压电器系统教学。

车身要求：长×宽×高(mm) 4995×1910×1495，比亚迪汉EV-2023款冠军版-715KM-前驱尊荣型车辆。

二、产品功能

1、产品由全新纯电动汽车原车解剖车身及车身电器系统组成，对原车前后舱盖，前后左右门板进行解剖，真实展示车身夹层内部结构，并在解剖面上涂抹防护漆。

2、玻璃升降系统、灯光系统、车门中控系统等电器结构完整，12V低压辅助电器系统可正常工作。

3、训练台采用钢质性材料，底部安装万向脚轮，脚轮带自锁装置，可以固定位置。

4、训练台需与动力电池及管理系统训练台、纯电动汽车高压充配电总成训练台、纯电动汽车电驱动系统训练台、纯电动汽车电动空调系统训练台、纯电动汽车电控助力转向系统训练台等互联互动。

三、训练台配置学生教材纸质版一套，学生教材包含以下内容：

项目1：新能源汽车电路识图

任务1：电路图的基本组成和元件识别

任务2：比亚迪电路图的识读方法

项目2：整车控制网络系统

任务1：整车控制系统的功能和网关的测量

任务2：车载网络框架结构和总线测量

任务3：新能源汽车的智能网联系统

软件功能：

(1)软件包含汽车6个系统：汽车灯光系统、启动系统、充电系统、雨刮系统、仪表系统、中控与车窗系统。

(2)软件与实物完美结合，软件的原理图、外形图和电路图与实物一模一样；

(3)系统带有背景音，可以按照教学条件打开或关闭。

(4)软件内部空间为宽敞明亮的教室，原理图、线路图和实物零部件为高清显示。

(5)360度旋转，简单控制放大、拉近、缩小、旋转、便于多个角度观察每一个细节，可以查看设备的任何位置。全程无死角。

(6)连线功能：进入连线功能后，界面的原理图出现，点击每个零部件的接线端子，系统自动显示待连接状态，点击正确的连接点后，线路的线条自动出现。并有声音提示。点击错误的连线点时，系统发出报警。拉出侧菜单可观察点击连线的进度。连线完成后，进行下一项。

(7)动态测试功能，连线正确的状态下，进入测试实训功能，操作相应开关，相应的系统进入工作状态。如点击点火开关，系统上电，15电源指示灯点亮。点击启动开关，启动机随机运转启动，发动机运行并伴有启动运行的声音提示，发电机开始运转，充电指示灯写熄灭。

(8)故障设置系统功能：在连线成功后，可以设置多个系统故障。单个故障不低于10个。侧面菜单带有故障文字描述，并伴有中文提示故障是否设置成功。

(9)故障状态下，可以进入动态测试功能，例如点击主控开关的左前玻璃升降开关，系统会中文提示语音播报，提示系统出现故障，此时系统将不能再进行运转测试。例如左前车窗电机不再运转动作

(10)故障检测功能：点击万用表并打开，调节正确的测量量程，用表笔测试故障系统，万用表显示故障点的正常与故障时数据，以判断那个线路或原件出现问题。

▲要求提供在"汽车电子实训仿真软件"软件来源证明文件,原件备查。

★要求配备汽车新能源汽车综合仿真软件（提供演示视频）

系统设计依据要求:

系统依据《新能源汽车故障检修与保养教材》标准，采用多媒体课程演示技术研制，以直观、生动的动画、视频等形式对故障检修和保养工艺进行说明讲解，以实现对工艺标准的深刻理解和掌握。

教学任务与内容要求1:

1.车辆无法启动故障的出现原因：车辆上电启动工作原理；车辆无法启动故障现象；原因分析；

2.车辆无法启动故障的排除方法：车辆无法启动故障处理流程；注意事项；车辆无法启动故障检测方法（整车控制器端ST启动信号；中央控制保险盒ST保险；点火钥匙启动；三合一预充控制电源（#941）使能；预充继电器控制#1815（J10）；EVCY输出#8105预充控制24V；预充接触器是否正常工作；预充接触器前后端电压是否正常；检查动力电池总电压，检查预充电阻，50欧姆；三合一主接触器控制信号#917；主接接触器控制继电器#1813（J11）；主接触器是否正常工作；）

3.故障恢复的判断标准：修复判定

教学任务与内容要求2:

1.除霜机不工作故障的出现原因：除霜机的工作原理；原因分析；注意事项；

2.除霜机不工作故障的排除方法：除霜机不工作故障处理流程；除霜机不公的故障检测方法(除霜机高压输入端电压；除霜机高压保险通断；除霜机高压接触器电压；除霜机接触器线圈控制电压；使能控制保险电压；除霜使能开个电压；除霜机温控开关电压；除霜机风机端电压；除霜机保险电压；除霜风风机开关电压；除霜风机电机电压；除霜机加热器电阻阻值；)

3.故障恢复的判断标准：修复判定

教学任务与内容要求3:

1.BMS不工作故障的出现原因：BMS主控板工作原理；BMS不工作故障现象；原因分析；

2.BMS不工作故障的排除方法：BMS不工作故障处理流程;BMS不工作故障检测方法（BMS主控板工作电源；蓄电池电源24V；BMS控制线路及接插件；仪表有无动力电池信息；BMS主控板CAN线电阻，仪表CAN线电阻；BMS主控板工作状态）；故障修复；

3.故障恢复的判断标准：修复判定

教学任务与内容要求4:

1.BMS通讯故障的出现原因：电气工作原理；BMS通讯故障现象；原因分析；注意事项；

2.BMS通讯故障的排除方法：BMS通讯故障处理流程，BMS通讯故障检查操作（BMS正常工作；BMS工作电源；仪表继电器；仪表电池保险；BMS通讯线；BMS主控与仪表线束；BMS工作状态；BMS主控板内部故障；仪表显示动力电池信息）

3.故障恢复的判断标准：修复判定

教学任务与内容要求5:

1.无法充电故障的出现原因：电动汽车的充电原理；无法充电故障现象；原因分析；注意事项；

2.无法充电故障的排除方法：无法充电故障处理流程，无法充电故障检修方法（BMS主控工作电源；充电仪表继电器；充电机24V；充电常电保险；BMS主控与充电机通讯；BMS通讯线束；故障修复；充电接触器；充电继电器；充电接触器；充电接触器保险；）

3.故障恢复的判断标准：修复判定

教学任务与内容要求6:

1.电机通讯故障的出现原因：电机通讯工作原理；电机通讯故障现象；原因分析；

2.电机通讯故障的排除方法：电机通讯故障处理流程；注意事项，电机通讯故障检测方法（电机控制低压电源输入端电压；中央电器盒保险；电机控制器低压电源插件；电机控制器与整车控制器通讯线路对车体阻值；电机控制端插件与整车控制器插件、线；CANAH、CANAL通讯终端电阻阻值及电压值；测量整车及电机控制器端CANH、CAHL之间电阻值；CANA1与CANNA2分别对地电压值约2.3V；电机控制器内部电源、通讯控制电路板；）

3.故障恢复的判断标准：修复判定

教学任务与内容要求7:

1.空调电器故障的出现原因：空调电器的工作原理；空调电器故障现象；原因分析；注意事项；

2.空调电器故障的排除方法：空调电器故障处理流程；空调电器故障处理方法（空调控制器面板端电压；保险盒空调低压保险；空调中央保险电器盒；DCDC输出保险100A；压缩机控制器控制端电压；压缩机控制器电源保险；压缩机控制器电源继电器；AC开关的通端；空调压缩机动力电源；空调高压保险30A；压缩机控制器动力输出电源；）

3.故障恢复的判断标准：修复判定

教学任务与内容要求8:

1.绝缘报警故障的出现原因：电控原理；绝缘报警故障现象；原因分析；注意事项；

2.绝缘报警故障的排除方法：绝缘报警故障处理流程，绝缘报警故障处理方法（动力电池组总正总负绝缘阻值；动力电池箱高压连接线、插件；单个动力电池包绝缘阻值；三合一控制器绝缘阻值；接触器输入回路、控制元件；接触器输出回路、控制元件；各负载绝缘阻值（含输入线路），负载回路、包括电源输入线；）

3.故障恢复的判断标准：修复判定

教学任务与内容要求9:

1.DC/DC故障的出现原因：DC/DC工作原理；DCDC故障现象；原因分析；注意事项；

2.DC/DC故障的排除方法：DC/DC故障处理流程；DC/DC故障处理方法（DC/DC转换器高压输入端电压；DC/DC接触器；DC/DC高压保险；NTC热敏电阻；DCDC转换器低压控制电源（使能#199）；仪表与前仓线束转接头；DC/DC转换器输出端电压；更换三合一；正极低压保险；正极与低压蓄电池连接点；）

3.故障恢复的判断标准：修复判定

系统技术路线要求

在教学设计上，每个单元精心设计了故障的出现原因，排除方法，判定标准等内容，在媒体设计上，以动画和视频技术为主，以更好地实现情境性与过程性。以便操作者循序渐进地得到训练。
