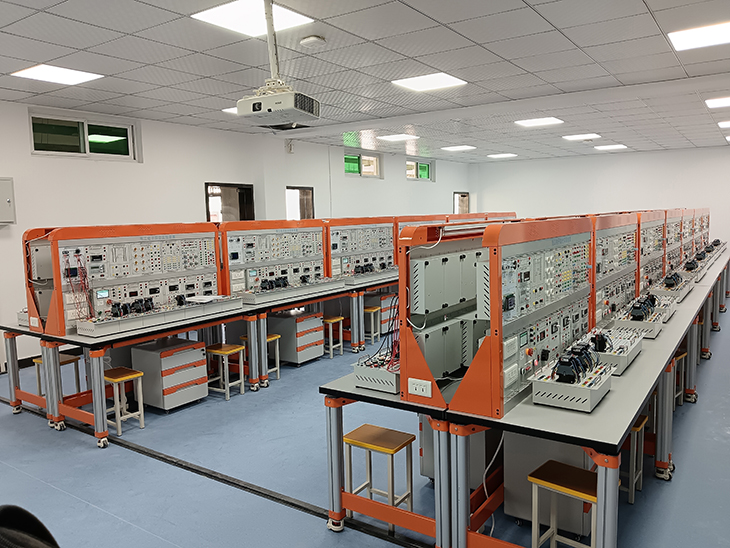

SBDG-221B电工电子综合实验装置

一、产品描述

电工电子综合实验装置,电工电气综合实训平台是学校为适应创新人才培养的需要而成立的一个面向院校工科类学生的电工电子实践训练基地，是学生了解电工及电子设备、初步学习电工电子知识、熟悉电路的安装与调试、培养团队协作精神、创新精神和综合实践能力的教育平台。主要承担《电工电子技术》《电工基础实验》《模拟电路实验》《数字电路实验》《电气控制实训》等课程的基础性、电路原理实验室、电工新技术实验室、电子技术实验室、电工技术实验实训平台、综合性实验实训教学项目、电工电子技术等任务。开设的实验包括基础性、综合性实验，具有较强的实践性。电工电子综合实验实训平台的实验实训教学旨在帮助学生加深巩固对所学电工电子技术等课程理论知识的理解，培养学生独立思考和分析问题的能力，提高实际动手和设计能力。

二、功能特点：

1、由铝合金框架实验台、分体式铝合金框架电源模块、实训桌、实验模块等组成，适用各大中专院校"电工基础"、"电工学"、"数电"、"模电"等课程的实验教学。并可扩展"电机学"、"电机与电力拖动"、"电机控制"、"继电接触控制"、"可编程控制器"及"电机变频控制"等实验内容。

2、实验"挂箱"采用隐藏式导轨结构。电源模块为铝合金框架结构，可脱离实验台单独作为一个实验仪器使用；实验模块为钢制结构，可脱离实验台单独作为一个实验仪器使用。

二、运行条件：

1、输入电源：三相四线(或三相五线)AC380V±10% 50Hz。

2.安全保护措施：具有接地保护、漏电、过载、过流保护功能，安全性符合相关的国标标准。

3.工作环境：温度度:-5～40℃相对湿度<70%。

4、装置容量：≤1.5kVA。

5、外形尺寸：约1650mm×700mm×1700mm（误差范围±50mm）。

三、电工电子综合实验平台主要配置要求：电子电工实验平台由实验桌、实验挂箱组件、仪表、配件等组成。

具体参数如下：

项日	部件名称	规格/型号	数量
1	实验桌	1、采用铝合金框架；实验台底下设有万向轮。上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺。实验桌下方设有钢制柜子，静电喷塑烤漆工艺处理。	1套
2	三相交流电源	（1）提供电压380V交流电源、电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。（2）实验室智慧用电安全控制系统：具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功。智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备。	1套
3	仪表	标准框架式仪表，带量程可调，包含交、直流电压、电流表，功率、功率因数表等。	1套
4	实训模块	提供满足实训项目要求的各类实训挂箱，包含交流可调电源，直流可调电源，低压直流电源，智能直流恒流源，函数信号发生器，电路基础模块（两块），交流电路模块（三块），模拟电路实验模块，数字电路实验模块，电气控制实训挂箱，三相交流电机，传感器模块等模块挂箱。	1套
5	实验配件	提供与实验设备相匹配的实验指导书、实训导线等。	1套
6	学生凳	每张桌子配套2张学生凳	2张
7	工具耗材	包括电烙铁套装（有收纳盒，内含电烙铁可换头，恒温内热）、烙铁头、烙铁架、松香、焊锡膏、焊锡丝、镊子、绝缘胶带。	1套

四、完成以下实验项目

1、电工基础实验

（1）基本电工仪表的使用与测量误差的计算

（2）减小仪表测量误差的方法

（3）欧姆定律

（4）叠加原理验证及其故障判断

（5）基尔霍夫电压和电流定律验证及其故障判断

（6）戴维南定理验证及其故障判断

（7）诺顿定理验证及其故障判断

（8）电压源外特性的测定

（9）直流电阻电路故障的检查

（10）二端口网络

（11）互易定理

（12）电容的充放电

（13）最大功率传输条件测定

（14）电位电压的测定及电路电位图的绘制

（15）已知和未知线性与非线性电路元件伏安特性的测绘

（16）一阶电路过渡过程的研究

（17）二阶电路过渡过程的研究

（18）RLC串联谐振电路的研究

（19）功率因数提高

（20）功率因数及相序的测量

（21）用三表法测量交流电路等效参数

（22）三相交流电路电压的测量

（23）三相交流电路电流的测量

（24）三相电路功率的测量

（25）单相变压器参数测定及绕组极性判别

2、模拟电路实验

（1）常用电子仪器的使用

（2）晶体二极管的判别与检测

（3）晶体三极管的判别与检测

（4）单管低频放大器的静态测试

（5）单管低频放大器放大能力的测试

（6）场效应管放大电路

（7）负反馈放大电路

（8）差动放大电路

（9）射极跟随器

（10）双电源反相比例放大器的测试

（11）电压跟随器

（12）过零比较器

（13）滞回比较器

（14）窗口比较器

（15）RC文氏桥式正弦波振荡器的测试

（16）LM386集成功率放大器的测试

（17）三角波、方波发生器

（18）集成运放的调零电路

（19）电源极性错接的保护电路

（20）输入端限幅保护电路

（21）输出端限幅保护电路

（22）整流、滤波电路

（23）稳压管稳压电路

（24）三端集成固定稳压电源

3、数字电路实验

（1）晶体二极管开关特性

（2）晶体三极管开关特性

（3）二极管限幅器

（4）钳位器

（5）三极管限幅器

（6）TTL集成逻辑门

（7）集成与门逻辑功能测试

（8）集成非门电路逻辑功能测试

（9）集成或门电路逻辑功能测试

（10）集成与非门逻揖功能测试

（11）CMOS门电路的测试

（12）集成逻辑电路的连接与驱动

（13）组合逻辑电路（半加器、全加器）

（14）3-8线译码器

（15）计数与显示电路的实现

（16）数据选择器应用

（17）基本RS触发器

（18）JK触发器

（19）D触发器

（20）计数器的测试与应用

（21）移位寄存器及其应用

（22）脉冲分配器及其应用

（23）555时基电路

4、电气控制实训项目

（1）三相异步电动机的使用与起动

（2）三相电动机接触器点动正转控制线路

（3）三相电动机具有自锁的正转控制线路

（4）三相电动机具有过找保护的正转控制线路

（5）三相电动机接触器联锁的正反转控制线路

（6）三相电动机按钮联锁的正反转控制线路

（7）三相电动机按钮接触器复合联锁控制线路

（8）三相电动机接触器控制Y/△降压起动

（9）三相电动机时间继电器控制Y/△降压起动

（10）工作台自动往返控制线路

（11）三相异步电动机反接制动控制电路

（12）三相异步电动机多地控制

（13）电动葫芦电路维修控制线路

五、配套教学资源（全室共配1套，为了教学的统一性要求在线教育平台与实训装置是同一个生产商！）

（一）在线教育课程开放平台（全室配1个登录帐号）

1）包含：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台。

2）在线教育开放平台资源库

1、模拟电子技术》课程要包括：

1 .常用半导体器件

1.1 半导体的基本知识

1.2 二极管

1.3 三极管

1.4半导体器件的识别与检测

2. 直流稳压电源

2.1 整流电路

2.2 滤波电路

2.3 稳压电路

3. 基本放大电路

3.1 放大电路的基本知识

3.2 基本共射极放大电路

3.3 分压式偏置共射放大电路

3.4 共集电极放大电路

4. 功率放大电路（互补对称功率放大电路）

5 .差动放大电路与集成运算放大器

6. 放大电路中的反馈

6.1 反馈的基本概念

6.2 负反馈对放大电路性能的影响

7 .集成运算放大器的应用

7.1 集成运放的应用基础

7.2 集成运放的线性应用

8. 正弦波振荡器

8.1 正弦波振荡电路概述

8.2 RC 正弦波振荡电路）。

2、数字电子技术》课程要包括：

1.章数字电路基础（逻辑函数的卡诺图化简法）

2.逻辑门（集成逻辑门电路）

3.电路集成触发器

3.1 主从触发器

3.2边沿触发器

3.3 CMOS 集成触发器

4.时序逻电路

4.1时序逻辑电路的分析

4.2时序逻辑电路的分析

5.脉冲波形的产生与整形电路

5.1多谐振荡器

5.2施密特触发器

5.3.555 定时器及其应用）

3、电子产品设计制作》课程要包括：

项目一智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示）

项目二电子秤（称重传感器工作原理、电子秤效果演示）

项目三电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）

4、嵌入式技术应用》课程要包括：

教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器），

教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置），

教学项目 3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）

教学项目 4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）

教学项目 5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）

教学项目 6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用）

教学项目 7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数）

（二）仿真教学软件：

1、无纸化考核平台

1）用户登录；

2）用户注册；

3）用户管理

3.1用户查询

3.2添加用户

3.3修改用户

3.4用户删除

4）级别管理

4.1级别查询

4.2添加级别

4.3修改级别

4.4删除级别

5）题库类别管理

5.1 题库类别查询

5.2 添加题库类别

5.3 修改题库类别信息

5.4 删除题库类别信息

6）题库管理

6.1 题库查询

6.2 添加单项选择题

6.3 添加多项选择题

6.4 添加判断题信息

6.5 导入Excel题目信息

6.6 题目信息修改

6.7 删除题目信息

7）试卷管理

7.1 试卷查询

7.2 添加试卷

7.3 自动抽题

7.4手动组卷

7.5 编辑试卷

7.6 删除试卷

7.7 启用试卷

7.8 打印试卷

8）模拟成绩

8.1模拟成绩查询

8.2模拟成绩详细

8.3导出成绩

9）实战成绩

9.1实战成绩查询

9.2导出实战成绩

10）在线考试；

11）历史成绩（历史模拟成绩查看、历史实战成绩查看）

2、电工作业培训教学软件

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。

软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

3、电子仪表仪器仿真教学软件

产品概述：

本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实训室必备的主体软件。

实训项目：

电子仪表仪器仿真教学软件	项目名称	实训任务
	项目一：测量基础知识	任务一测量概述及数据处理
		任务二电子测量
		任务三电子测量仪器
	项目二：万用表	任务一指针式万用表
	项目二：万用表	任务二数字万用表
	项目三：毫伏表	任务一AS2173D型毫伏表
	项目三：毫伏表	任务二DF1930A数字毫伏表
	项目四：兆欧表	任务一兆欧表
	项目五：频率计	任务一HC-F1000L频率计
	项目六：信号发生器	任务一SG1646A多功能函数信号发生器
		任务二GRG-450B高频信号发生器
		任务三低频信号发生器
	项目七：示波器	任务一模拟示波器
	项目七：示波器	任务二数字示波器
	项目八：扫频仪	任务一扫频仪

4、模拟电子技术仿真教学软件

软件要求：包括模拟电子技术实验实训常开设的延时电路等共18个实验实训项目（详见实训项目）。每个项目根据实训需要，设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务，以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。

技术参数：

包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。

5、数字电子技术仿真教学软件

软件要求：包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实验实训项目，每个项目根据实训需要，设置了数量不等的实训任务，以便操作者循序渐进地得到训练。

本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。

技术参数：

包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
