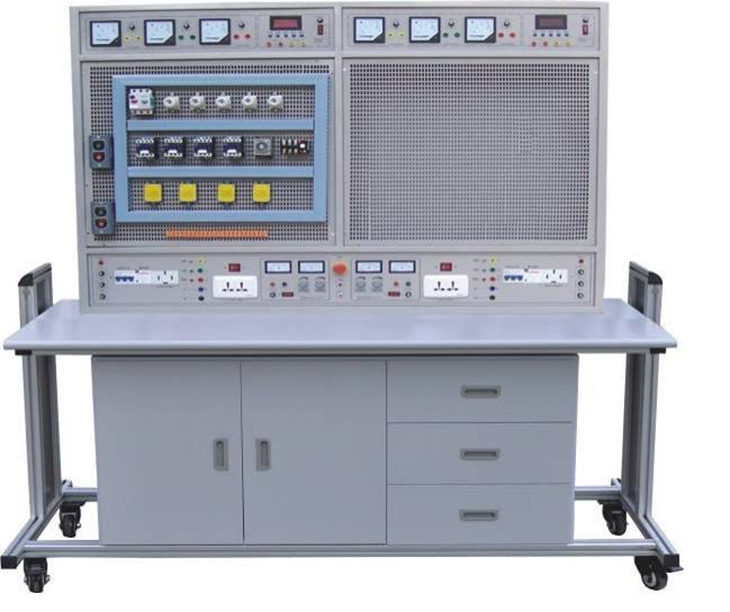

SBKW-860A网孔型电工技能及工艺实训考核装置（单面、双组）

一、概述：
网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、每组设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×750mm×1650mm
四、实训台配备
1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
2、交流仪表
①真有效值智能交流电流表2只
采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，单片机控制档位自动切换，并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。
②智能交流功率及功率因数表（多功能）2只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
3、两组独立启动，停止按钮各自控制电源的输出，并有急停按钮，每组电源输出有单片机全程监控过载或短路而迅速切断电源，故障排除复位后方可再次启动电源。
4、提供降压启动电阻75Ω/75W六个，能耗制动电阻10Ω/25W二个。
5、提供整流二极管IN5408八只。
6、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单（每组配备清单）
注：本装置每台需配两套元器件，用户也可自行购买。

SBWK-860B网孔型电工技能及工艺实训考核装置（双面、四组）

一、概述：

网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×1400mm×1700mm
四、实训台配备
1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。
2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。3、提供单相、三相插座每组各一只。
4、每工位一路直流稳压电源：电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。
5、每工位配置交流5A电流表3只，精度1.5级。
6、每工位配置智能型功率及功率因数表1只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
7、实训桌：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，并配有元器件储存柜及抽屉。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单（每组配备清单）
注：本装置每台需配四组元器件，用户也可自行购买。
