减速器拆装教学模型、拆装减速器模型
一、减速器功能:
减速器系列指原动机与工作机之单独立的闭式传动装置,用来降低转速和相应地增大转矩.本系列减速器专供学校开设"减速器拆装实验"用,实验目的在于让学生了解减速器的基本结构,减速器的装配技术要求,为正确选用减速器类型和设计减速器装配图提供技术支持.
二、减速器种类
|
编 号 |
名 称 |
单位 |
数量 |
参数及尺寸 |
|
1 |
拆装用双级同轴式圆柱齿轮减速器 |
台 |
1 |
m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺寸:560㎜×420㎜×350㎜ 重量:24.8KG （全部铝制） |
|
2 |
拆装用双级展开式圆柱齿轮减速器 |
台 |
1 |
Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20°β15°а2=147 i=7.398 h=146mm 外形尺寸:535㎜×330㎜×294㎜ 重量:21KG （全铝制） |
|
3 |
拆装用双级圆锥圆柱齿轮减速器 |
台 |
1 |
m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15° 外形尺寸:550㎜×460㎜×360㎜ 重量:20KG （全部铝制） |
|
4 |
拆装用单级圆锥齿轮减速器 |
台 |
1 |
m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm 外形尺寸:500×350×315 重量:15.5KG （全铝制） |
|
5 |
拆装用单级圆柱齿轮减速器 |
台 |
1 |
m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm 外形尺寸:450㎜×400㎜×340㎜ 重量:17.5KG （全部铝制） |
|
6 |
拆装用蜗轮蜗杆减速器 |
台 |
1 |
z1=1 q=12 z2=45 m=4㎜ i=45 H=163 外形尺寸：420㎜×320㎜×400㎜ 重量 15.5KG （全部铝制） |
|
7 |
拆装用新型结构单级圆柱齿轮减速器 |
台 |
1 |
m=2 Z1=25 Z2=75 i=3 h=120 外形尺寸：290㎜×260㎜×220㎜ （全铝制） |
|
8 |
拆装用双级分流式圆柱齿轮减速器 |
台 |
1 |
m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147 β15° 外形尺寸:540㎜×360㎜×320㎜ 重量:24.5KG （全部铝制） |
三、拆装工具：1套
1、活动扳手1套
2、橡皮锤1把
3、内外卡钳1套
4、钢丝钳1把
5、尖嘴钳1把
6、榔头1把
7、内六角扳手1套
四、性能规格
1.减速器的结构尺寸适合学生折装实验用,重量仅为10~40kg;
2.减速器为全铝制模型,可拆装;
3.减速器参考标准减速器进行人性化设计,外观美观大方;

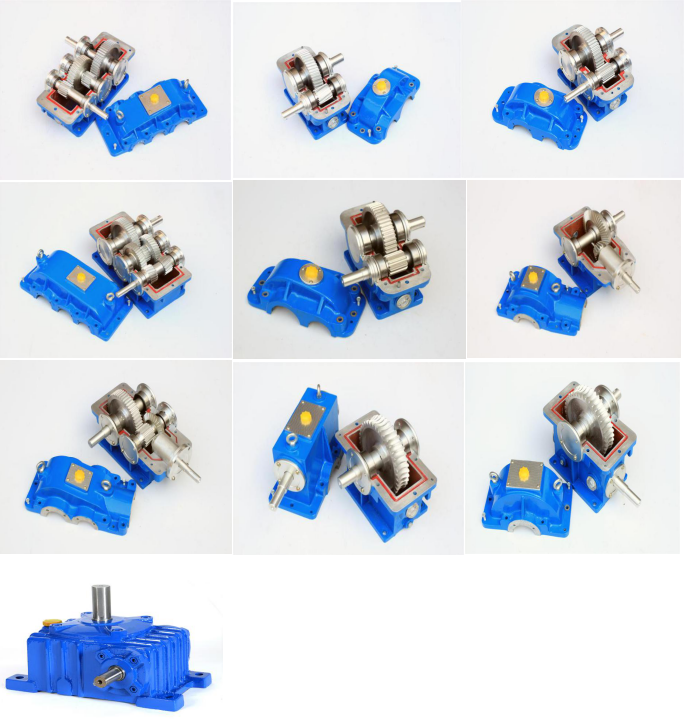

五、减速器图片

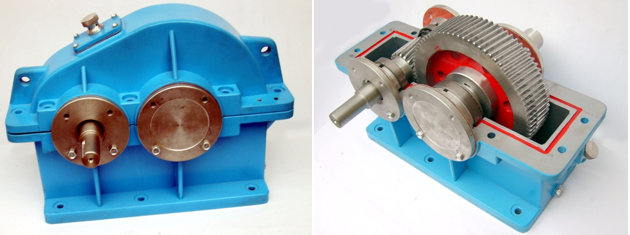

（1）单级齿轮圆柱减速器

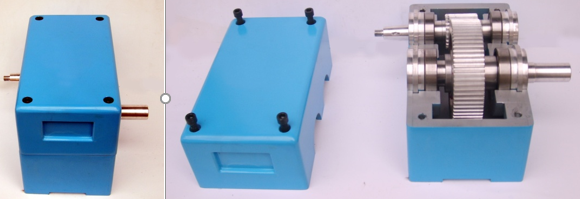

（2）新型结构单级圆柱齿轮减速器

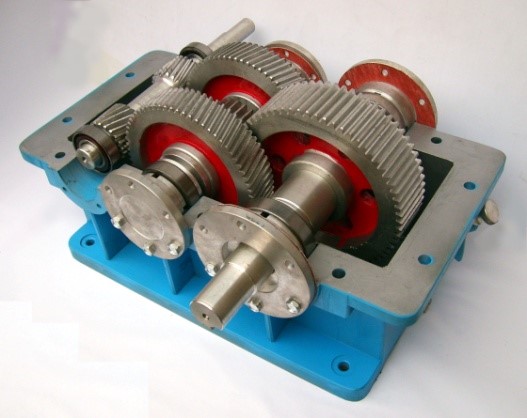

（3）二级展开式圆柱齿轮减速器

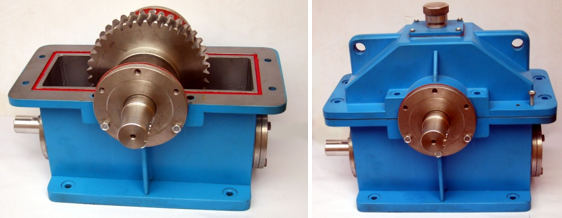

（4）二级同轴式圆柱齿轮减速器

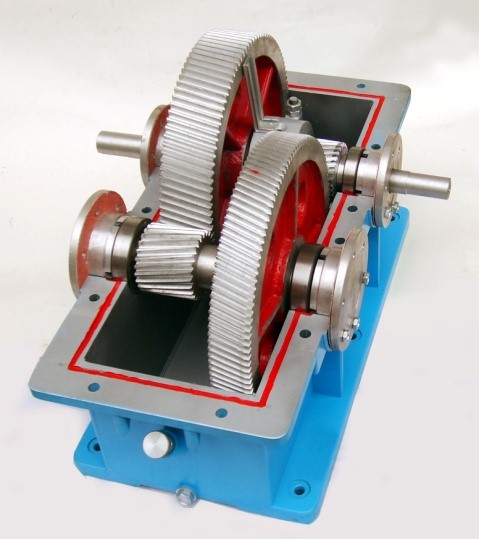

（5）二级分流式圆柱齿轮减速器

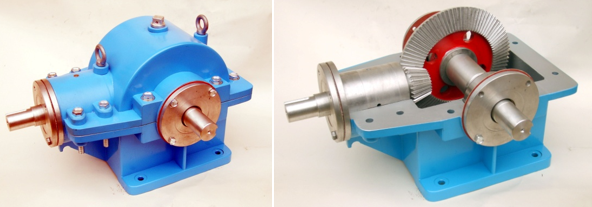

（6）单级圆锥齿轮减速器;

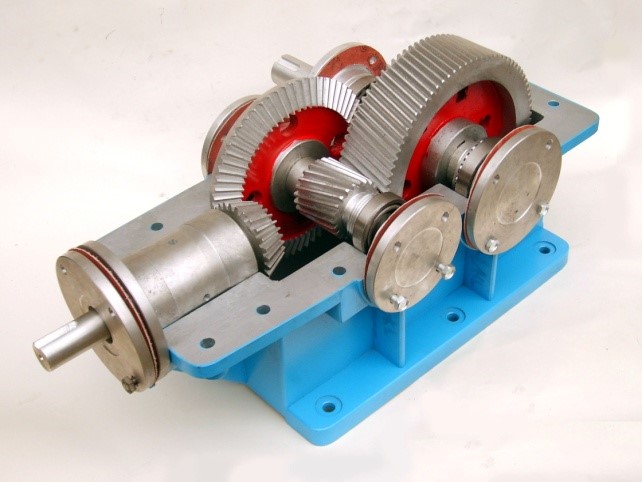

（7）圆锥圆柱齿轮减速器
（8）蜗轮蜗杆减速器
