数控车床装调维修实训系统,车床装调实训设备

SBJY-1A型数控车床装调维修实训系统

一、产品概述

数控车床装调维修实训系统是专门为职业院校、技工学校、职业教育培训机构研制的数控车床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的考核与鉴定。

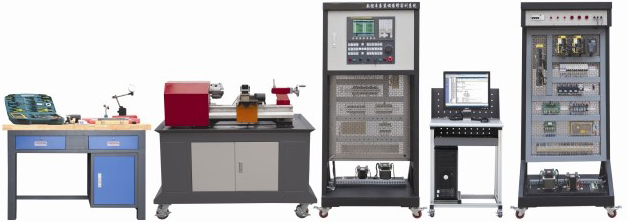

数控车床装调维修实训系统实物图：

操作台实物小车床机床实训柜正面计算机用户自备机床实训柜反面

二、产品特点

1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。

2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了广数、华中等多种数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。

3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。

4.与实际应用技术相结合，包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。

三、技术性能

1．输入电源：三相四线AC380V±10% 50Hz

2．装置容量：＜2kVA

3．外形尺寸：800mm×600mm×1800mm（机床实训柜）、1200mm×660mm×1140mm（实物小车床）

1200mm×600mm×780mm（操作台）

四、产品结构和组成

1．系统由机床实训柜、实物小车床和操作台等组成。

2．机床实训柜采用铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为不锈钢网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。

3．实物小车床底座采用铁质亚光密纹喷塑结构，上方设有实物小车床安装平台，采用铸件结构，表面磨削加工；底座四周设有围边，可接溢出的润滑油和方便清理加工时留下的废屑。

4．操作台为钢木结构，用于机床部件的装配与测量，下方设有工具柜。

5．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。

6．数控系统采用西门子802C base line车床数控系统，能满足不同类型机床的实训教学。

7．X、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等开关，采用接近式传感器；主轴由三相异步电机驱动，变频调速控制。

8．实物小车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。通过对数控小车床的拆装训练，学员可掌握数控车床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用方法和机床机械精度的测量方法。

1）床身、主轴箱、移动拖板、尾座等均采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确保机床精度稳定。

2）主轴箱由箱体、主轴、卡盘、主轴电机、编码器、同步带、多楔带等组成，可进行主轴箱的装配与调整、主轴卡盘的装配、主轴电机的安装与调整、编码器的安装与调整等技能训练。主轴与主轴电机采用多楔带联接，且具有张紧力结构，可进行张紧力调整。

3）X轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成，可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。

4）Z轴进给传动系统由滚珠丝杠螺母副、三角导轨、轴承、轴承支座、电机支座、E型调节块和床鞍等组成，可进行导轨预紧力调整、滚珠丝杠的装配与调整等技能训练。

序号	名称	主要部件、器件及规格	数量	备注
1	机床实训柜	800mm×600mm×1800mm	1套
2	实物小车床	1200mm×660mm×1140mm	1台	CK250型
3	操作台	1200mm×600mm×780mm	1套
4	数控系统	西门子802C base line	1台
5	变频器	三菱FR-D740-0.75k-CHT	1台
6	伺服驱动	东元TSTE-20C	2套
7	伺服电机	东元TSB07301C	2台
8	电动刀架	LD4-0620	1台
9	电子手轮	手摇脉冲发生器	1只
10	光电编码器	J58S-10C-1024BZ-L5	1只
11	主轴电机	JW7122-B3-750W	1只
12	电器元件	漏电保护器、断路器、交流接触器、继电器、传感器、连接线等	1套
13	电脑	主流品牌配置	1台	用户自配
14	型材电脑桌	外形尺寸：580mm×570mm×1050mm	1张

序号	类别	名称	型号、规格	数量	备注
1	工具	剥线钳	YS-1	1把	鸭嘴式
2		斜口钳	得力	1把	5寸，橡塑柄
3		尖嘴钳	得力	1把	5寸，橡塑柄
4		套筒扳手	5.5#、7#	各1把
5		钩形扳手	45-52	2把	月牙扳手
6		钩形扳手	22-26	2把	月牙扳手
7		刀架扳手	8×8	1个
8		卡盘扳手	10×10	1个
9		活动扳手	6″	1把
10		开口扳手	8×10	2把
11		开口扳手	12×14	2把
12		内六角扳手	1.5 ~ 10	1套
13		十字螺丝刀	3×50、6×250	各1把
14		一字螺丝刀	2.5×75、6×80	各1把
15		试电笔	氖管式	1把
16		万用表	数字表，三位半显示，有电阻、电容、电压、电流测量功能。	1只
17		橡皮锤	750g	1把
18		铁榔头	木柄圆头锤	1把
19		三爪拉马	4寸	1套
20		小圆锉		1把
21		平锉	200mm	1把
22		百分表触头		1个	定制
23		拆卸轴承工具		1套	定制
24		紫铜棒	一头φ18一头φ14×200mm	1根	定制
25		冲击套筒		1套	定制
26		拔销器		1套	定制
27		摇手		1把	定制
28	量具	普通游标卡尺	量程：300mm 精度：0.02mm	1把
29		深度游标卡尺	量程：200mm 精度：0.02mm	1把
30		千分尺	测量范围：0～25mm	1把
31		杠杆式百分表	量程：0.8mm 分度值：0.01mm	1个
32		小磁性表座		1个
33		百分表	分度值：0.01mm	1个
34		大磁性表座		1个
35		塞尺	测量范围： 0.02～1.00mm	1把
36		直角尺	200mm×130mm×12.5mm	1把
37		主轴芯棒	莫氏3号，长度250mm	1个
38		等高棒	φ40mm，长度250mm	1个	定制
39	工装	跨模	专用工具	1块	定制
40	机床附件	顶尖	莫氏3	1个
41		顶尖	莫氏2	1个
42		E型调节块		1套
