电机拖动控制实验装置,电机控制实验台

SBGJ-758F型电机拖动控制实验装置

一、概述

电机拖动控制实验装置综合了目前大中专院校"电力拖动"、"工厂电气控制技术"、"继电接触控制"等课程实验大纲的要求，特别适用于各院校现阶段实验设备的更新改造，为高等专业学校、职业技术学院、技能培训新建或扩建实验室，迅速开设实验课程提供了理想的实验装置。本装置充分培养学生的动手能力，可完成工科专业多课程如"电力拖动"、"电气控制技术"等实验。

(配备智能故障考核系统，可脱机考核，也可联网考核)

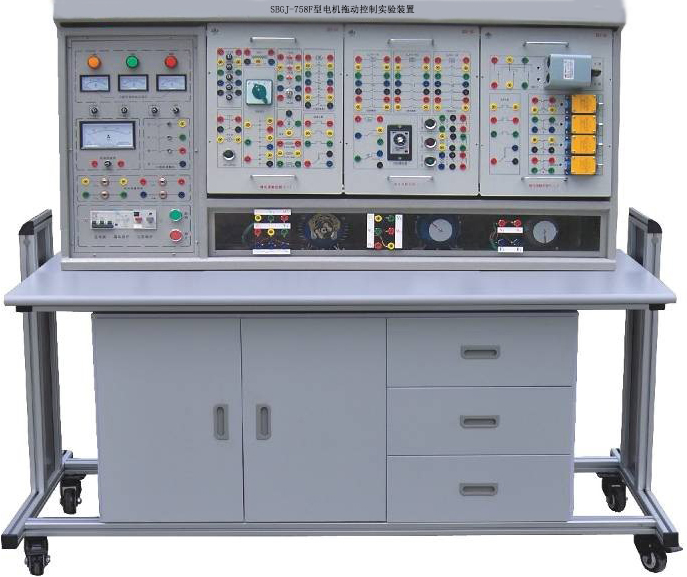

（设备外形参考图片，具体以实物配置为准，可按客户要求定做）

二、特点

1、综合性强：本实验装置综合了目前国内各类院校工厂电气控制课程的全部实验项目，

用户可根据需要选购实验部件，实验的深度可根据需要作灵活调整，普及与提高可根据教学的进度有机地结合。

2、科学性强：装置占地面积少，节约实验用房，减少基建投资；实验室整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外，还可结合实际情况开设出设计性、综合性实验。

3、安全性强：设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有的保护功能，使用安全可靠。电机装在实验台内，用透明有机玻璃做隔离面板，电机运转情况一目了然，又提高安全性。

三、技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、外形尺寸：135×72×155cm3

4、装置容量：＜1.0KVA

四、基本实验项目：

1、三相鼠笼式异步电动机的认识与基本测试

2、三相异步电动机点动控制电路

3、三相异步电动机自锁控制电路

4、三相异步电动机点动与自锁控制电路

5、具有过载保护的三相异步电动机控制电路

6、三相异步电动机两地控制电路

7、接触器互锁的正反转控制电路

8、按钮联锁控制电机正反转控制电路图

9、接触器按钮双重互锁正反转控制

10、时间继电器控制三相异步电动机Y-△起动线路

11、接触器控制三相异步电动机Y-△起动线路

12、三相鼠笼式异步电动机反接制动控制线路

13、直流电动机调速线路

14、直流电动机电枢反接法正反转控制线路

五、装置的配备

本装置主要由电源仪器控制屏、挂箱、实验桌、电机及专用导线组成。

（一）电源仪器控制屏

控制屏为双层亚光密纹喷塑结构，铝质面板，为实验提供三相交流电源、测量仪表及安全保护装置。

1、三相电源输入指示灯，指示外部电源与实验通断情况。

2、三相线电压指示交流电压表，450V，3只。

3、三相四线电源输出，具有过载、短路、漏电保护。

4、5A交流电流表1只。

5、四路电流测量插座。

（二）实验桌

实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。

（三）实验挂箱

1、继电接触控制（一）

熔断器五只，按钮一只（绿），变压器一只（380/36+6.3），转换开关一只，信号灯三只，整流电路，能耗制动电阻（510Ω/50W），交流接触器一只，热继电器一只。

2、继电接触控制（二）

行程开关四只，倒顺开关一只，热继电器一只。各器件的工作端子均已引到面板上，供实验接线用。

3、继电接触控制（三）

交流接触器三只，通电延时时间继电器一只，控制按钮三只（二绿一红）。各器件的工作端子均已引到面板插座上，供实验接线用。

4、直流电机调速与工作电源挂箱

提供0～220V/2A直流电源和直流电机调速（Ra、Rf）组件。

5、直流电机一台（200W），固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。

6、交流三相鼠笼电机二台（Y/△ 380V），固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。

7、实验连接线：采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成，头发丝般的多股线，外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

8、工具：配备MF-47万用表一只，尖嘴钳一把，″-、+″字螺丝刀各一把。

附件一智能考核单元说明

1．操作单元

智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便.
