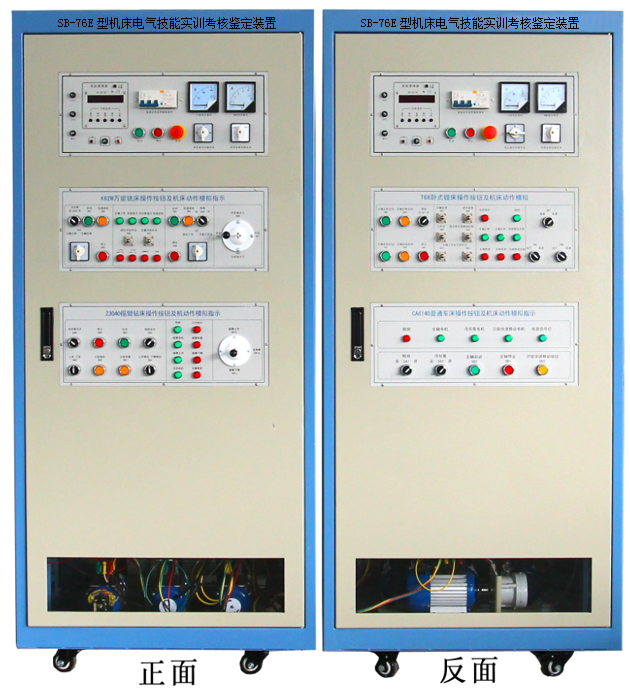

SB-76E型机床电气技能实训考核鉴定装置
一、概述
机床电气技能考核实训装置，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。
二、特点
1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，把四种常用典型的机床线路组合在一个控制柜内，这四种机床分别为X62W型万能铣床、T68型卧室镗床、Z3040B摇臂钻床、C6140普通车床，该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核，经济效益更加显著。
2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换，方便快捷。
5、可以人为的设置故障点，只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。
三、机床电气技能培训考核柜的技术参数
1、输入电压：三相四线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、设备重量：200kg
四、装置主要由以下几个部分组成
1、控制柜门
在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关；
通过电压指示切换开关，在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小；
定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。
2、控制柜主体
控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。
五、完成的实训项目
1、认识低压电气的结构
2、C6140普通车床电气控制培训
3、C6140普通车床电气线路排故考核
4、X62W万能铣床电气控制培训
5、X62W万能铣床电气线路排故考核
6、T68型卧室镗床电气控制培训
7、T68型卧室镗床电气线路排故考核
8、Z3040B摇臂钻床电气控制培训
9、Z3040B摇臂钻床电气线路排故考核
10、通过操作机床，掌握常用机床的操作方法
六、故障点设置表
C6140普通车床故障点
|
故障编号 |
故障现象 |
故障编号 |
故障现象 |
|
1 |
机床无法启动 |
10 |
主轴、冷却泵电动机不能启动 |
|
2 |
机床无法启动 |
11 |
冷却泵不能启动 |
|
3 |
机床无法启动 |
12 |
冷却泵不能启动 |
|
4 |
照明灯不亮 |
13 |
冷却泵不能启动 |
|
5 |
机床无法启动 |
14 |
刀架不能快速移动 |
|
6 |
机床无法启动 |
15 |
主轴不工作 |
|
7 |
主轴、冷却泵电动机不能启动 |
16 |
冷却泵不工作 |
|
8 |
主轴电动机控制不能自锁 |
17 |
不能快速移动 |
|
9 |
主轴电动机控制不能自锁 |
X62W万能铣床故障点
|
故障编号 |
故障现象 |
故障编号 |
故障现象 |
|
1 |
冷却泵电机不能启动 |
16 |
进给电机不能正转 |
|
2 |
主轴、进给均不能启动 |
17 |
工作台不能向上或向后进给 |
|
3 |
主轴无变速冲动 |
18 |
圆形工作台不能工作 |
|
4 |
主轴停止制动不正常 |
19 |
圆形工作台不能工作 |
|
5 |
主轴电机不能启动 |
20 |
非圆工作台不能向右进给 |
|
6 |
主轴停止不能制动 |
21 |
非圆不能上下（或前后）进给，不能快进 |
|
7 |
主轴不能启动 |
22 |
不能上下（或前后）进给 |
|
8 |
进给电机不能启动 |
23 |
不能向下（或前）进给 |
|
9 |
进给电机不能启动 |
24 |
进给电机不能反转 |
|
10 |
进给电机不能启动 |
25 |
只能一地快进操作 |
|
11 |
进给变速无冲动，圆形工作台不能工作 |
26 |
只能一地快进操作 |
|
12 |
工作台不能左右进给 |
27 |
不能快进 |
|
13 |
工作台不能左右进给 |
28 |
电磁阀不动作 |
|
14 |
非圆工作台不工作 |
29 |
进给电机不转 |
|
15 |
工作台不能向左进给 |
30 |
主轴电机不转 |
T68型卧室镗床故障点
|
故障编号 |
故障现象 |
故障编号 |
故障现象 |
|
1 |
机床不能启动 |
14 |
主轴电机不能正转 |
|
2 |
主轴正转不能启动 |
15 |
主轴只有点动控制 |
|
3 |
主轴正转不能启动 |
16 |
主轴电机不能正转 |
|
4 |
主轴正转不能启动 |
17 |
主轴电机不能反转 |
|
5 |
主轴正转不能启动 |
18 |
主轴正转工作不正常 |
|
6 |
主轴正转不能启动 |
19 |
主轴低速不能工作 |
|
7 |
主轴正转不能启动 |
20 |
主轴反转工作不正常 |
|
8 |
主轴正转不能启动 |
21 |
主轴高速不工作 |
|
9 |
主轴不能工作 |
22 |
快速电机不能正转 |
|
10 |
主轴无高速 |
23 |
快速电机不能正转 |
|
11 |
主轴停止无制动 |
24 |
快速电机不能反转 |
|
12 |
主轴变速无冲动 |
25 |
快速电机不转 |
|
13 |
变速冲动工作不正常 |
Z3040B摇臂钻床故障点
|
故障编号 |
故障现象 |
故障编号 |
故障现象 |
|
1 |
机床不工作 |
15 |
立柱不能夹紧 |
|
2 |
机床不工作 |
16 |
立柱不能松开 |
|
3 |
机床不工作 |
17 |
主轴箱不能保持松开 |
|
4 |
主轴电机不能启动 |
18 |
主轴箱不能松开 |
|
5 |
主轴电机不能启动 |
19 |
主轴箱不能松开 |
|
6 |
摇臂不能上升 |
20 |
主轴箱不能松开 |
|
7 |
摇臂不能上升 |
21 |
主轴箱不能松开 |
|
8 |
摇臂不能下降 |
22 |
机床不能启动 |
|
9 |
摇臂不能下降 |
23 |
机床不能启动 |
|
10 |
摇臂不能下降 |
24 |
冷却泵不能启动 |
|
11 |
立柱不能夹紧 |
25 |
照明灯不亮 |
|
12 |
立柱不能夹紧 |
26 |
主轴不工作 |
|
13 |
立柱不能夹紧 |
27 |
立柱夹紧电机不工作 |
|
14 |
立柱不能松开 |
28 |
摇臂不能升降 |
