[产品型号]：SBXWG-01 [产品名称]：电工实训考核装置（柜式、双面型） [价格]：元 [在线客服]：

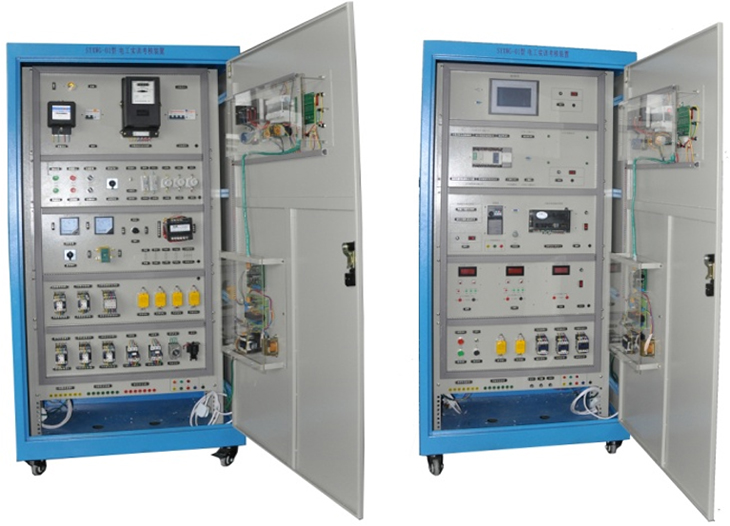

SBXWG-01型电工实训考核装置（柜式、双面型）

2.1.1概述

电工实训考核装置可完成“电工技术”、“工厂电气控制”、“机床线路控制”、“可编程控制技术”等多门课程的实训。装置资源开放，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。本装置采用用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电机、直流电机等。适用于大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。

2.1.2特点

本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表、低压电气器件，另一面装有PLC模拟量模块、变频器、直流调速模块，该配电柜占地面积小，外形美观；

电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过

端子学生可自行接线、布线，构建控制系统，实训特点明显，同时具有一定的扩展性；

3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；

4.提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

2.1.3技术性能

1.输入电压：三相四线制380V±10% 50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m

3.装置容量：＜1.5KVA

4.外形尺寸：800mm×600mm×1800mm

5.设备重量：200Kg

2.1.4控制柜配置

（一）柜体

左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝质材质；结实牢固、美观大方。

（二）柜门

装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。

（三）内部配置模块

用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业实际现场，实训特点明显。

交直流电源

直流电源

励磁电源：直流220V，具有短路保护

电枢电源：直流0～220V连续可调电源一路，具有短路保护

直流稳压电源：220V、24V、12V、5V，具有短路软截止自动恢复保护功能

交流电源：

设有变压器一组，变压器原边根据不同的接线可加220V,也可加380V交流

电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压。

提供过压、过流、漏电保护，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

2.仪器仪表

提供交流数字电压表，测量范围为0～500V，量程自动切换，精度为0.5级，三位半数显。

直流数字电压表，测量范围为0～1000V，分2V、20V、200V、1000V四档，直键开关切换，三位半数显，精度为0.5级。

直流数字电流表，测量范围为0～2000mA，分20mA、200 mA、2000 mA四档，直键开关切换，三位半数显，精度为0.5级。

3.电气元件

提供三相断路器，二相断路器，二相电能表、三相电能表、互感器、熔断器（5A）、交流接触器、热继电器、数字式时间继电器、速度继电器、按钮开关（常开、常闭）、急停按钮、行程开关、能耗制动变压器、整流桥、能耗制动电阻、大功率电阻、信号指示灯（红、绿、白、黑）、万能转换开关、选择按钮、交流电压表、交流电流表、功率因数表等。

4.可编程控制器模块

配有日本三菱PLC FX1N-40MR（24路数字量输入16路数字输出）。模拟量模块FXON-3A模拟量模块（2入/1出），通信模块，含RS485通信；采用DIN导轨固定安装于电气柜中，SC-09通信编程电缆，GX Developer编程软件，MCGS工控组态软件，仿真教学软件。

利用专用导轨固定安装于控制柜内部实训板上，主机开关量、模拟量接线端子均已通过防空插座引到控制柜外部，方便与实训模块的连线。另外还将这些端子通过走线槽引到控制柜内部实训板中的专用端子排上，学生自己动手接线、布线、接近工业实际现场，实训特点明显。

5.变频器模块

日本FR-D720S-0.4KW变频器，具有RS485通信端口，配有变频器与PLC通信编程电缆。

6.工业触摸屏模块

配有昆仑通态7英寸触摸屏：DC24V供电，彩色触摸屏，配有通信下载编程电缆，触摸屏与变频器通信电缆，触摸屏与PLC通信电缆，触摸组态软件。

柜体
1	柜体	900×650×1800mm		套	1
2	安装板			块	10
3	保险座	含5×20保险 5A		套	6
4	报警记录仪			套	2
5	启动按钮	NP4-11BN 绿点动		只	2
6	停止按钮	NP4-11BN 红点动		只	2
7	急停按钮	NP4-11蘑菇头红		只	2
8	漏电开关	DZ47LE32 C16 3P+N		只	2
9	电压表	6L2 450V		只	2
10	电流表	6L2 5A		只	2
11	万能转换开关	LW8D-YH3/3		只	2
12	面板			块	2
安装板部分
1	触摸屏		昆仑通泰7吋	只	1
2	通讯口		DB9 公	只	1
3	通讯口		DB9 母	只	2
4	USB接口		触摸屏转接	只	1
5	大红开关		13×28mm	只	5
6	保险座		黑	只	5
7	变频器		D720S 0.4KW	只	1
8	多圈电位器		1K 含旋钮	只	1
9	电枢电源		带控制端	只	1
10	PLC主机		FX1N-40MR	只	1
11	通讯模块		485BD	只	1
12	扩展模块		FX0N-3A	只	1
13	直流数字电压表		0-2000mA	套	1
14	直流数字电压表		0-300V	套	1
15	交流数字电压表		0-500V	套	1
16	按钮开关		NP4-11BN红点动	只	3
17	按钮开关		NP4-11BN绿点动	只	3
18	按钮开关		NP4-11BN黑点动	只	1
19	旋钮开关		NP4-11 黑	只	1
20	大纽子开关		9支脚	只	1
21	十字开关		直径22 常开自复位	只	1
22	万能转换开关		LW8D-YH3/3	只	1
23	万能转换开关		LW8D 4组触点 2档	只	1
24	漏电开关		DZ47LE32 C16 4P	只	1
25	漏电开关		DZ47LE32 C16 2P+N	只	1
26	行程开关		YBLX-K1/311	只	6
27	单相电度表		DD862-2/4	只	1
28	三相三线无功表		DX865-2/4	只	1
29	白炽灯		含座 15W 绿	套	1
30	保险座		RT14-20含3A保险	套	2
31	陶瓷保险座		RL1-15 含3A保险	套	3
32	电压表		6L2 450V	只	1
33	电流表		6L2 5A	只	1
34	电流互感器		BH-0.66 30/5	只	1
35	控制变压器		BK150 0/6.3/12/20/20/36/110	只	1
36	交流接触器		CJX2-1210 AC220V	只	9
37	辅助触头		F4-11	只	5
38	辅助触头		F4-22	只	1
39	热继电器		含座 5A NR2-11.5	套	2
40	时间继电器		含座 JSZ3A-D 220V	套	1
41	开关电源		5V/12V/24V	只
42	电磁铁		220V	只	1
43	电阻		75Ω/75W	只	3
44	电阻		10Ω/25W	只	1
45	二极管		5408	只	4
46	接线柱			个	若干
47	接线端子			个	若干
48	线槽		30×30	米	20
49	有机玻璃			套	4
50	机柜安装螺丝			套	40
51	PLC编程线		三菱	条	1
52	触摸屏下载线			条	1
53	PLC变频器通讯线		DB9 1:1	条	1
54	多媒体智能型维修电工仿真教学软件		软件著作权证书	套	1
