流体力学水力实验装置

流体力学实验室面向热能与动力工程等专业的学生。流体力学综合实验台,动量定律实验装置,毕托管流速测定实验装置。综合实验装置可以完成:能量方程实验、局部阻力损失实验、沿程水头损失实验、雷诺实验、文丘里实验。在能量方程实验中,要求学生掌握流速、流量、压强等水力要素的实验测量技术,验证不可压缩流体恒定流能量方程。在文丘里实验中要求学生通过测定流量系数,掌握应用文丘里流量计测量管道流量的技术。在局部阻力损失实验中,要求学生掌握三点法,四点法测量局部阻力损失与局部阻力系数的技能,通过对圆管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公式的实验验证与分析,熟悉用理论分析法和经验法建立函数式的途径。

产 品 名 称

单位

主要技术参数及配置

SB-601

自循环多功能流体力学综合实验装置







主要配置:

外形尺寸:2200×600×1900mm工作电压:220V     功率:200W主要用途:可测定雷诺、伯努力、沿程阻力系数和突扩、突缩、阀门局部阻力系数、可进行孔板、文丘里和皮托管流量系数的实验。主要配置:实验桌、储水箱;雷诺测试管;伯努利测试管;沿程阻力系数测试管;突扩、突缩测试管;阀门局部阻力系数测试管;孔板流量计测试管;、文丘里流量计测试管;和皮托管测试管;测压板直接显示总水头线和测压管水头线。

SB-602

离心泵性能综合测定实验装置





主要配置:

两台实验水泵;0.4级精密正负压力表;孔板流量计;压差计;回水箱;标定计量箱、ABS串、并连管路、铜阀门、控制箱等。离心泵参数:最大流量:4.5m3/h最大扬程:11m、泵进口管管径d32mm、电机额定功率:550W、电机额定转速:2840/分、外形尺寸:1450×550×1800mm、工作电压:220V 功率:740W  可移动台架等。

SB-603

自循环局部阻力系数实验装置





主要配置:

储水箱,三种不同管径的实验管段;取压管;阀门;测压板;调节阀;回水箱;计量箱;回水管 ;实验桌。外形尺寸:1800×550×1500mm、工作电压:220V   功率:200W  可移动台架等。

SB-604

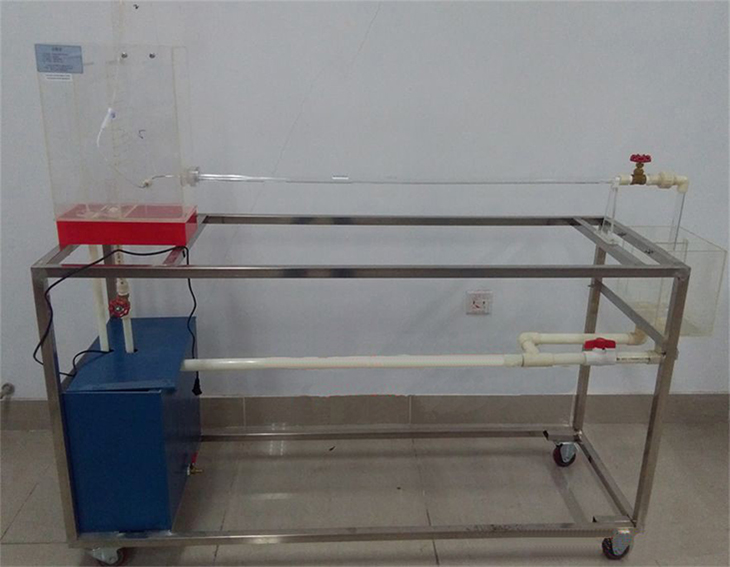

自循环雷诺实验仪





主要配置:

有机玻璃整流稳压水箱;雷诺管;颜料盒;颜料针管;计量箱;PVC板水箱;防腐潜水泵;循环管阀等。潜水泵:AP3500 220-240V 50Hz 60W 扬程2.3米 流量2000/小时、外形尺寸:1800×550×1400mm、工作电压:220V 50Hz 功率:60W  可移动台架等。

SB-605

自循环伯努利方程实验仪单价



主要配置:

实验桌;有机玻璃整流稳压水箱;高位突扩突缩粗、细管,阀门;测压板;实验管道及控制阀门;计量箱;水箱;防腐潜水泵等。外形尺寸:1800×550×1400mm、工作电压:220V   功率:200W   可移动台架等。

SB-606

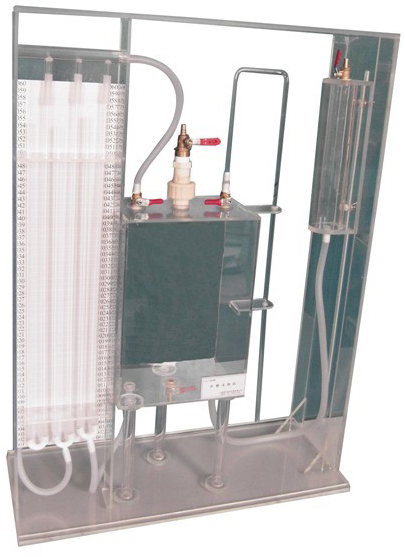

流体静力学综合实验仪





主要配置:

可密闭有机玻璃水箱、压力调节器、排气阀、放水阀、多种测压管、实验本体支架、量杯(250mL)。外形尺寸:600×250×800mm可移动台架等。

SB-607

自循环沿程阻力系数测定实验装置





主要配置:

储水箱,上水管;溢流管;整流栅;溢流板;溢流箱;取压管;阀门 测压计;调节阀;回水箱;计量箱;回水管 ;实验桌。外形尺寸:1800×550×1400mm工作电压:220V  功率:200W  可移动台架等。


SB-608

自循环文丘里测速实验仪





主要配置:

实验台桌,有机玻璃整流稳压水箱,有机玻璃文丘里管,调节阀门,测压板,有机玻璃计量箱水箱,PVC板蓄水箱,低噪音循环防腐蚀水泵等。外形尺寸:2000×550×1000mm、工作电压:220V功率:60W

SB-609

管路串并联实验





主要配置:

串联管路、并联管路、低噪音无锈蚀潜水泵、塑料制供水箱、孔板流量计、调节阀门、测压管、测压板、外形尺寸:1600×600×2500mm)实验台。

SB-609自循环孔口、管嘴实验仪





主要配置:

有机玻璃整流恒压水箱;水槽;循环水泵、ABS循环管路、实验桌等。外形尺寸:1800×550×1700mm工作电压:220V   功率:200W、可移动台架等。

SB-610

流体静力学综合实验仪





主要配置:

可密闭有机玻璃水箱、压力调节器、排气阀、放水阀、多种测压管、实验本体支架、量杯(250mL)。外形尺寸:600×250×800mm可移动台架等。

SB-611

自循环动量定律实验仪





主要配置:

有机玻璃实验水箱;控制阀门;高位水孔;低位水孔 ;砝码 ;转动轴承;挡板;水平仪 ;喷嘴 ;水泵 ;水槽;实验台;平衡砣 ;测力砝码;测力臂。外形尺寸:2000×300×1800mm、工作电压:220V 功率:370W  可移动台架等。

SB-612

自循环流谱流线演示仪





主要配置:

PVC板循环水箱,低噪音防腐水泵,有机玻璃电场水槽,节能灯,直流稳压可调节电源,流线发生器,控制阀门,圆柱形、机翼形、突扩突缩试件各一个,可移动台架等。 外形尺寸:900×400×1000mm、工作电压:220V 功率:200W、可移动台架等。
