曲柄滑块导杆凸轮机构实验台
SBMECM-1型曲柄滑块导杆凸轮机构实验台
一、产品概述
曲柄滑块导杆凸轮机构实验台,曲柄滑块导杆凸轮机构实验装置能完成曲柄导杆滑块凸轮实物拼装、运动参数检测、运动轨迹分析等实验项目。使学生能够很好地了解曲柄滑块机构、曲柄导杆滑块机构、直动滚子推杆盘形凸轮机构和直动平底推杆盘形凸轮机构的运动时性、掌握位移、速度、加速度的测定方法。适合各大院校《机械设计基础》、《机械设计》、《机械原理》等课程教学实验需要。

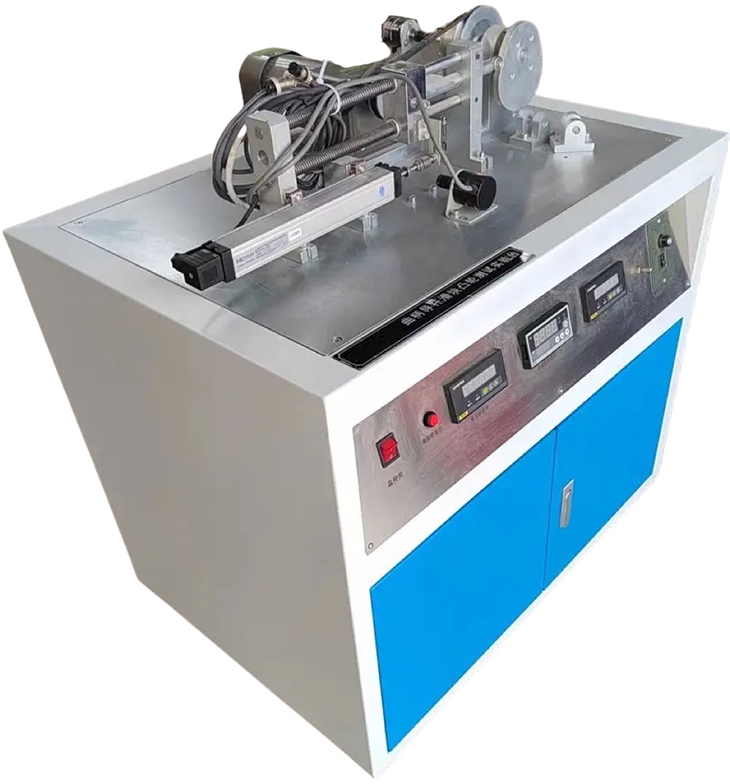

参考图片：（以实物为准）
二、基本配置及技术性能
1.实验桌
铁质双层亚光密纹喷塑结构，设有带锁抽屉，用于放置工具及资料；设有四个带刹车万向轮。
2.交流减速电机1台：额定功率90W，转速范围0～250r/min
3.交流调速器1个：调节电机转速
4.★智能型转速显示仪1套：供电电源：AC/DC 100-250V；输入信号频率：0Hz-50kHz（占空比1:1时）；输入信号：L≦2V、H≧4V、脉冲宽度≧20uS（50kCPS）；输出相应时间：计数到达与继电器输出之间的时间≦6mS；通讯接口标准串口RS-232/485双向接口。开标现场视频演示，并提供智能显示仪的使用说明书原件。
5.★智能型角度显示仪1套：采用LCD液晶显示屏，2排数字显示；供电电源：AC/DC 100-250V；输入信号频率：0Hz-50kHz（占空比1:1时）；输入信号：L≦2V、H≧4V、脉冲宽度≧20uS（50kCPS）；输出相应时间：计数到达与继电器输出之间的时间≦6mS；通讯接口标准串口RS-232/485双向接口。开标现场视频演示，并提供智能显示仪的使用说明书原件。
6.★智能直线位移仪显示仪1套：输入方式：mV信号、标准变送信号或频率信号；测量精度：0.1%；采样速度有慢速和快速两种形式；通讯接口标准串口RS-232/485双向接口、多机地址范围0-99；电源220VAC或24DC可选。
7.实验机构
实验机构安装在铝合金型材架上；有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。机构大多数零配件通用，转换拼装方便，机构部分几何参数可调整。
8.传感器
直线位移传感器1个：输出电压0～5V，行程≧200mm
光电编码器2个：脉冲数2500脉冲/转
9.配件1套：主要包含内六角扳手、活动扳手、小十字螺丝刀、光盘、通信线、实验指导书等。
10.系统软件
具有机构的运动演示与参数设置、数据采集、测试分析、数据曲线拟合、保存并打印实验数据和实验报告等功能。既可测量机构运动各参数的实时变化曲线，也可做出相关参数的仿真曲线进行分析、比较。操作简单、直观、方便。
三、实验项目
1.曲柄滑块机构、曲柄导杆滑块机构、凸轮机构实物拼装
2.滑块的位移、速度、加速度检测
3.凸轮的速度、加速度、角速度检测
4.连杆上点的运动轨迹分析
改变机构构件的杆长和位置，进行滑块运动规律的实测与仿真，了解速度波动的影响和机构急回特性。
