流体力学实验室建设目标,流体力学实验室

流体力学实验室设备

流体力学教学实验设备
流体力学的主要任务是研究流体静止平衡和运动规律。在流体力学实验中以流体运动的基本规律为主线，以能量守恒定律为核心内容，从影响流体流动各个主要方面着手，通过实验让学生在了解流体运动的基本规律的基础上，学会对流体运动流动过程的基本描述，充分认识影响流体流动的主要因素及其在流动过程中的作用。流体力学实验装置主要包括:水力学工作台、高精度压力测量校准仪、雷诺实验装置、气流研究仪、流体属性和流体静力学实验台、颗粒阻力系数研究仪、氢气泡流可视化系统、可压缩流研究装置、亚音速风洞、多泵测试钻探平台、多用途教学水槽、流体摩擦力测量装置、水锤现象和管道湍振装置、多功能流量计演示仪、层流工作台、计算机控制的亚音速风洞、船舶振动测量仪、船舶稳定性测量仪、定倾中心高度测量装置，以上这些设备可组建成一个综合的流体力学实验室。流体力学教学实验设备承担环境学科、环境工程、给水排水、环境建筑与设备、热能与动力工程、土木工程等专业水力学、流体力学、泵与风机性能、水文学、环境水力学实验教学任务，方便学生学习，教师研究。
一、流体力学实验室概况
流体力学实验室是专业兼基础实验室，主要承担《流体力学》等课程的基础性、综合性实验教学项目、流体力学课程设计。开设的实验具有较强的实践性，流体力学教学实验设备的实验教学旨在帮助学生加深巩固对所学流体力学等课程理论知识的理解，培养学生独立思考和分析问题的能力，提高实际动手和设计能力。实验室有自循环雷诺实验仪、自循环沿程和局部阻力综合实验仪。该实验室主要服务于能源与动力工程专业开设的《流体力学》等课程内设的实验教学项目。实验室和仪器设备利用率高，实验教学效果好。

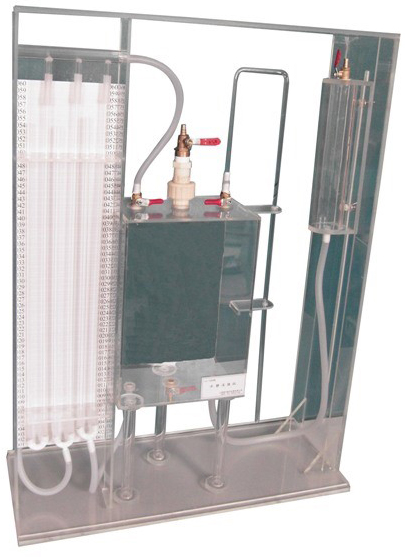

流体静力学综合实验仪

一、主要功能需求：

1、定量测量实验--验证静水力学基本方程，可供分析研究马利奥特容器的变液位下恒定流实验；

2、定性分析实验--测压管和连通管判定、观察测压管水头线、判别等压面、观察真空现象；

3、设计性实验--油库液位高度检测，家用饮水机构设计、变液位恒压系统供水设计等；

4、拓展性实验--给定条件下测定油密度；

二、主要配置及技术参数要求：

1、有机玻璃标尺管、测压管、真空管、U型管，有机玻璃?210×5mm密闭静压实验水箱，加气装置，降压装置，真空测量计，油库液位高度检测实验模拟装置；

2、排气阀：全铜材质

3、放水阀：全铜材质

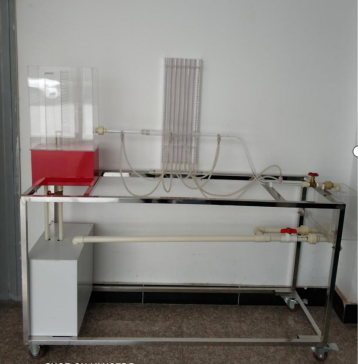

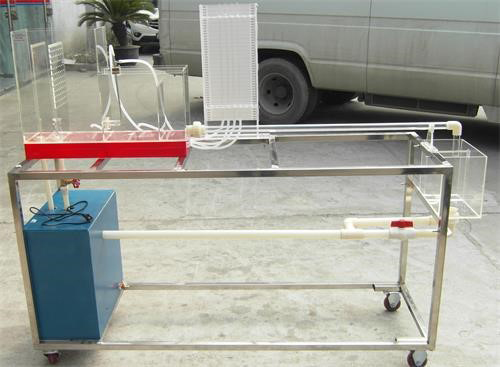

自循环伯努利方程综合实验仪

一、主要实验功能需求

1. 流量电测实时显示与手测功能并存，实验内容多功能；

2. 定量测量实验--验证伯努利方程；

3. 定性分析实验--演示测压板直接显示的总水头线与测压管水头线，均匀流与非均匀流断面上动压强分布以及沿程能量转换规律等；

4. 设计性实验--变水位对喉管真空度影响；

二、主要配置及技术参数要求

1、本实验台由压差板、实验管道、水泵、供水箱、ABS上水管、溢流管、整流栅、稳压水箱、伯努利实验管、测压管、调节阀、回水管、不锈钢实验台和计量水箱等组成。

2、外形尺寸：1800×500×1400mm

3、工作电压：220V 50Hz 功率：60W

4、水泵：AP3500型 220V 50Hz 60W 扬程2.3米流量2000升/小时

5、水泵采用ABS全封闭防水绝缘安全外壳，抗腐蚀机芯，安全耐用，功率≤100w。有机玻璃蓄水箱与恒压供水器；

6、全断面测流速毕托管7只，有12测点的变高程变管径的实验管道，强化了位能、压能、动能之间能量转换的直观效果；

7、自循环管阀，有滑尺与校准镜面的可调式19管测压计，符合高教出版社教材内容。

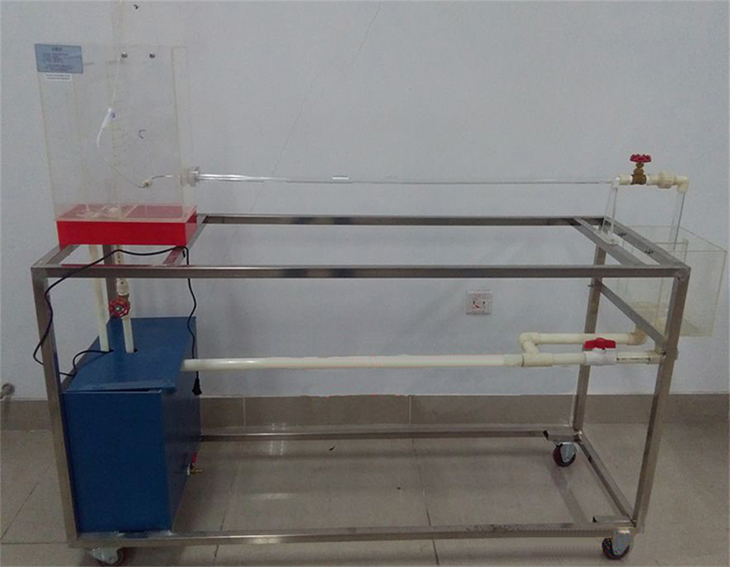

自循环雷诺实验仪

一、主要实验功能需求

1．流量电测实时显示与手测功能并存，实验内容多功能；

2．定量测量实验--测定上临界与下临界雷诺数，结果符合：Re下临=2000-2300；

3．定性分析实验--观察层流与湍流（紊流）两种流态；

4．设计性实验--结合量纲分析法进行实验研究，用管道实验测定明渠下临界广义雷诺数；

二、主要配置及技术参数要求

1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。

2、外形尺寸：1800×500×1400mm

3、工作电压：220V 50Hz 功率：60W

4、主要用途：演示层流、过渡流、紊流及其转变，并可测量临界雷诺系数值。

5、配置：移动式不锈钢实验台、有机玻璃整流稳压水箱、雷诺管、颜料盒、颜料针管、计量箱、PVC板水箱、防腐潜水泵、循环管阀、控制箱。

6、水泵：AP3500型 220V 50Hz 60W 扬程2.3米流量2000升/小时。

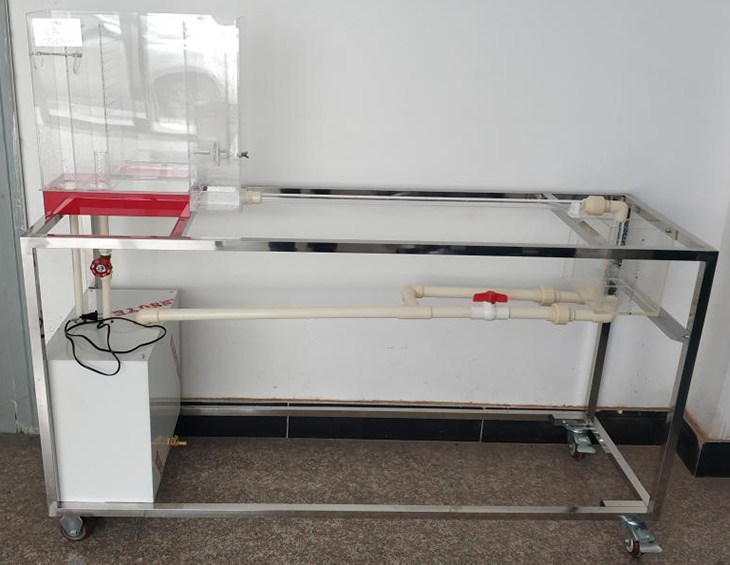

自循环动量定律综合实验仪

一、主要实验功能需求

1、流量电测实时显示与手测功能并存，实验内容多功能；

2、定量测量实验--恒定总流动量方程验证、动量修正因数测定；

3、定性分析实验--分析测力机构创新点、实验装置的灵敏度、V2x≠ 0对Fx 的影响；

4、设计性实验--管嘴出流动量修正因数与边界层厚度测量的创新研究实验；

二、主要配置及技术参数要求

1、外形尺寸：1800×550×1400mm

2、工作电压：220V 功率：200W

3、主要用途：可用于测量射流冲击力，验证动量定律，测定动量修正系数，观测分析射流角度与动量力的关系等。

4、主要配置：不锈钢移动式实验台、有机玻璃整流稳压水箱、测压板、实验管道及控制阀门、水箱；防腐潜水泵等。

5、水泵：AP3500型 220V 50Hz 60W 扬程2.3米流量2000升/小时

6、计量水箱：容积6L，透明有机玻璃制作，带计量刻度。

7、实验流量：0－200ml/s，活塞直径12mm

8、实验台：不锈钢可移动台架。

自循环毕托管测速实验仪

一、主要实验功能需求

1、流速电测实时显示与手测功能并存，实验内容多功能；

2、定量测量实验--用毕托管测点流速与点流速因数、毕托管因数c标定；

3、定性分析实验--管嘴淹没射流过流断面流速分布；

二、主要配置及技术参数要求

2. 实验桌，自循环供水系统，低噪环保型水泵，有机玻璃蓄水箱与恒压供水器，尺寸规格：1560×500×1300mm，220V，功率≤100W；

3. 符合最新国标的毕托管（皮托管）（执行标准：国标JJG518-1998）；

4. 有滑尺与校准镜面的可调式多管测压计，毫米刻度；

流体力学教学实验设备

序号	型号	产品名称
1	SB-579	雷诺仪
1	SB-579r	雷诺仪（数据采集型）
2	SB-581	沿程阻力系数测定实验台
	SB-581R	沿程阻力系数测定实验台（数据采集型）
3	SB-582	局部阻力系数测定实验台
	SB-582R	局部阻力系数测定实验台（数据采集型）
4	SB-600	阻力综合实验台
5	SB-583	伯努利方程仪
	SB-583R	伯努利方程仪（数据采集型）
6	SB-592	旋涡仪
7	SB-586	离心式风机性能实验台
	SB-586R	离心式风机性能实验台
8	SB-599	轴流式风机性能实验台
9	SB-588	离心泵特性曲线测定实验台
10	SB-588R	离心泵特性曲线测定实验台
11	SB-585	离心泵综合试验台
	SB-585B	离心泵综合试验台
12	SB-591	变底坡活动小水槽
13	SB-589	水静压强仪
14	SB-590	虹吸演示仪
15	SB-593	液体流线仪[油槽流线仪]
16	SB-594	烟气流线仪[烟风洞]
17	SB-595	能量方程仪
18	SB-580	动量仪
	SB-622R	自循环动量定律综合实验仪
19	SB-598	雷诺和伯努利方程综合实验台
20	SB-596	雷诺和文丘里综合实验台
21	SB-584	流体力学综合实验台
	SB-584 R	流体力学综合实验台（数据采集型）
22	SB-597	双变坡水槽
23	SB-400	空化机理实验仪
24	SB-401	静压传递演示仪
25	SB-402	水击演示实验台
26	SB-403	毕托管测速实验台
	SB-403R	毕托管测速实验台（数据采集型）
27	SB-404	流量检测及控制系统
28	SB-405	孔口管嘴实验仪
29	SB-587	多功能附面层实验台
30	SB-625	各种边界条件流动演示仪
31	SB-820	自循环流谱流线演示仪
32	SB-821	离心式风机管道弯头阀门性能实验台
33	SB-623	自循环文丘利实验仪
	SB-623R	自循环文丘利实验仪（数据采集型）
34	SB-408	管路串并联综合实验台
35	SB-628	达西渗流实验台
36	SB-626	空气动力学多功能实验台（多功能风洞）
37	SB-601	管道内流量流速测量装置
38	SB-602	平面静水总压力实验台
39	SB-621	紊动机理演示实验台
40	SB-603	自循环明渠水力学多功能实验仪
