2023年2月21日 机床电气技能实训考核鉴定装置,机床电气实训台 > 行业新闻 >维修电工实训考核设备

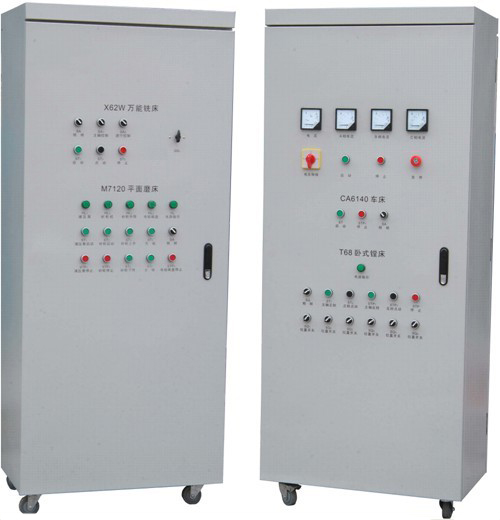

SBCXTM-1型机床电气技能实训考核鉴定装置(四合一)



一、概 述
机床电气技能考核实验装置,是为各大、中专院校、技校、职校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实验、实习、考核职业技能鉴定而研制开发的培训实验设备。该设备全部采用实际工业用电器,可靠性好、寿命长。装置外形美观,使用操作方便,直观性强,可用于相关课程的课堂演示、实验、实习,更可用于机床电气控制线路维修技能的培训。该设备还能提供全方位真实的机床电气故障排除技能的训练,极大地提高了学生对机床设备的维修技能,克服了以往只能在实际设备上进行教学,费用高且又难以实现教学的目的。本设备已在多所大、中专院校、维修电工培训、鉴定单位推广应用,效果较好。

二、特点
1.本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,设有一台铣床、一台车床、一台镗床、一台磨床,该配电柜将四种机床电气线路合为一体,各种机床占地面积小,外形美观;
2.直观性强,通过操作可熟悉了解机床的电气线路;
3.技能培训用的控制线路和配套的电机经特殊设计,可模拟实际机床的电气线路,也可满足机床的电气故障分析及排除故障的训练要求;
4.可以人为的设置故障点,仅通过开关切换就可设置;
5. 设备要有电压、电流漏电保护装置;
6. 柜面为双面结构,两边可以同时操作,互不影响。
三、机床电气技能培训考核柜的技术参数
1.输入电压:三相四线(或五线)制380V±10% 50HZ
2.工作环境:环境温度范围为-5~+40℃ 相对湿度<85%(25℃)海拔<2000m
3.装置容量:<1.5kVA
4.外形尺寸:700×600×1700mm3
5.设备重量:200kg
四、装置主要由以下几个部分组成
1.控制柜门
在控制柜门面上,装有一只交流电压表、一只交流电流表、定时器兼报警记录仪、电压指示切换开关;启动、停止、急停按钮,X62W万能铣床、C6140普通车床、T68卧式镗床及M7120平面磨床的操作按钮和动作指示;
通过电压指示切换开关可在这只电压表上分别指示电网的UUV、UVW、UWU线电压值;装有交流电流表,用来监视负载大小;
三相电源输入,经过漏电保护器后,通过启动、停止按钮来控制接触器,来控制机床电路的总电源的,急停按钮是用来当发生事故时的紧急停止开关
2.控制柜主体
控制柜分六个部分:
第一部分为X62W万能铣床的电气线路部分,在该面板上装有X62W铣床所有的元器件;
第二部分为C6140普通车床的电气线路部分,在该面板上装有C6140车床所有的元器件;
第三部分T68卧式镗床的电气线路部分,在该面板上装有T68卧式镗床所有的元器件;
第四部分M7120平面磨床的电气线路部分,在该面板上装有M7120平面磨床所有的元器件;
第五部分为故障设置箱,每种机床电路的故障箱盖上印有对应的机床的电气原理图,故障箱内设有67个故障开关,其中X62设有18个故障点、C6140设有14个故障、T68设有17个故障点、M7120平面磨床设有18个故障点,每个故障箱门均配有钥匙,便于管理和考核。
第六为电机面板,共有四台电机,用来模拟实际机床的动作,电机和速度继电器的线头全部用柱子引到面板上,方便测试。
控制柜设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。
