电子技术、技能实训综合考核装置

SB-ZHK-11电子技术、技能实训综合考核装置

一、设备概述

电子技术、技能实训综合考核装置面向本科生进行电子技术综合实践训练与电类竞赛备赛，是本科生科技创新平台和团队建设的重要组成部分。本实验室通过组织和指导学生参加各种专业科技竞赛，达到“以赛代练”和“以赛促学”的目的，逐步培养学生团队协作和技术创新等方面的意识，为学生解决电子系统中的复杂工程问题等打下基础。

二、产品结构

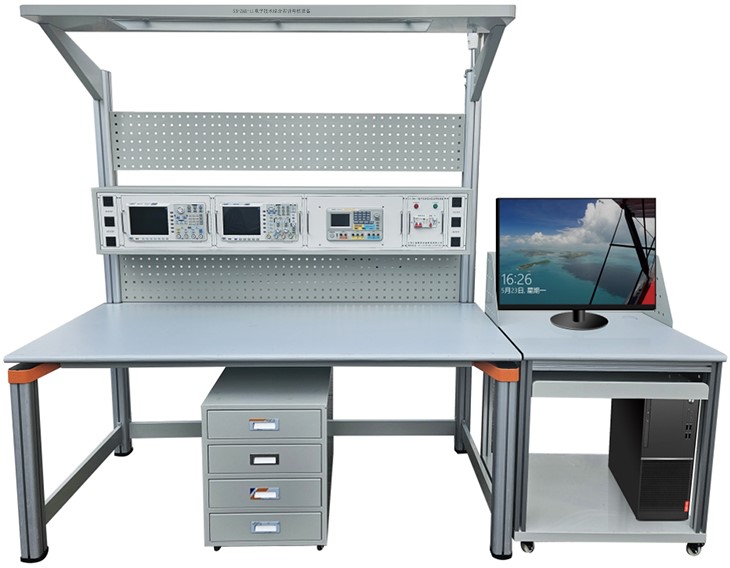

电子技术综合实训考核设备主要由工作台、实训屏、实训屏模块、工具柜、电路实训模块、仪器工具耗材包组成。桌身采用铝型材,桌面采用25mm厚高密度纤维板，外贴防火板，PVC截面封边。工作台设有防静电配套装置，桌面上方有实训屏、模块盒安放横梁、工具网孔板、高档条形LED照明。

三、工作电源:两相三线AC 220V±10% 50Hz；

四、电子工作台

（1）整体外形结构尺寸：采用一字形设计，L1800mm×W850mm×H2000mm

（2）操作台：L1800mm×W850mm×H780mm，铝型材骨架，台面25mm厚高密度纤维板。

（3）电脑桌：L700mm×W600mm×H780mm，铝型材骨架，台面25mm厚高密度纤维板。

（4）LED灯棚：钢板冷轧钣金工艺精制而成，表面静电喷塑，配置创意现代条形双驱300mm*1200mm进口高亮78W，实现节能高效照明，能适应不同的照明LED吸顶灯。

（5）工具网孔挂板：优质Q235钢板冷轧钣金，表面静电喷塑，可挂置常用线材、工具、耗材等。

五、实训屏

（1）结构尺寸：1570mm*W285mm*H289mm，采用Q235冷轧钢板焊接，表面静电喷塑。

（2）组成与配置：模块化配置方式，实训屏内部配工业插座，任何安装在实训屏面板上的模块只需插上电源就可使用，模块间内部无任何联系，完全独立使用。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行保护。

六、状态灯：三色灯功能：绿灯代表运行，黄灯代表预警，红灯代表停止。

七、数字示波器：

（1）150MHz 带宽，1GS/s实时采样率；

（2）4个模拟通道；

（3）存储深度于40Mpts

▲(4)屏幕尺寸：8寸高清液晶屏。

（5）波形捕获率45,000wfms/s，支持触发输出（Trigger Out）验证波形捕获率；

（6）垂直偏转系数：1mV/div~10V/div；

（7）低底噪声：<100uVrms；

（8）时基范围5ns/div~50s/div；

★（9）具有自动跟踪测量功能，该功能可以根据输入信号类型、幅值、频率变化而自动调整触发类型、电压档位、时基档位到合适位置，便以查看被测信号波形细节，且在测量期间无需手动干预。（并非自动设置功能）

（10）支持加、减、乘、除、FFT、高级运算（支持公式编辑）、逻辑运算等计算功能；

（11）触发类型标配：边沿，脉宽，欠幅，超幅，N边沿，延迟，超时，持续时间，建立/保持，斜率，视频，码型；

（12）支持RS232/UART、I2C、LIN、SPI、CAN全内存硬件解码；

（13）支持外网远程操控Web control；

（14）配备标准接口：USB Host，USB Device，LAN，EXT Trig,AUX Out（Trig Out / Pass/Fail）；

（15）支持逻辑分析仪模块；

★（16）支持电压、电流、功率等单位切换；测量时无需计算，可直读电压、电流、功率的测量结果；

八、函数/任意波形发生器：

（1）输出波形：正弦波、方波、斜波/锯齿波、脉冲波、谐波、噪声、直流、表达式、任意波形

（2）输出频率范围：正弦波：1?Hz~100MHz，

l方波：1Hz~40MHz

l任意波：1Hz~15MHz

l脉冲波：1μHz～ 25MHz

l采用DDS技术、双通道等性能独立输出

l内置16次谐波发生器

l内置7位高精度、宽频带频率计、频率范围：100mHz~200MHz

（3）输出幅值(高阻)：2mVpp~20Vpp之间连续可调输出幅值误差在±1%左右

▲(4)垂直分辨率:14bit,采样率:500MS/s

▲(5)输出波长：等于16M bytes；

（6）模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、DSB-AM、PWM、SUM、QAM

（7）显示：8英寸WVGA（800×480）TFT液晶屏，同时显示两路频率、幅值等信息USB Device、USB Host、LAN接口，支持U盘存储及系统升级。

九、可编程直流电源

▲(1)3路独立连续可调输出,双通道(0-30V,0-3A无级可调)独立可调输出。第三路（0-6V，0-3A无级可调）连续可调输出，总功率198W；配置有智能型温控风扇，保证电源长时间稳定输出；

★（2）最小分辨率 1mV/1mA

（3）输出ON/OFF

（4）可设置过压与过流保护

（5）关机记忆

（6）键盘锁定、按键音

（7）一键调出预置值

（8）USB Device、RS-232、Digital I/O接口

(9)显示4英寸LCD,可同时显示三路输出信息;

（10）电源电压：AC 100V/230V

（11）频率：50/60Hz

（12）编程/回读精度(25℃±5℃)：电压 ≤0.1%+3mV，电流 ≤0.5%+2mA

（13）纹波与噪声：电压 ≤1mVrms(5Hz~1MHz)，电流 ≤3mArms

（14）温度系数：电压/电流 ≤300ppm/℃

十、数字万用表

（1）3 5/6位测量精度

（2）直流电压：0-1000V

（3）交流电压:0-750V

（4）直流电流:0-20A

（5）交流电流:0-20A

（6）电阻:0-60MΩ

（7）电容:0-60Mf

（8）具有频率、占空比、温度等功能。

（9）交流带宽：(20 - 1000) Hz

（10）电压最高可测量1000V

（11）支持NCV非接触电压感应

（12）标配真有效值、自动量程功能

十一、工具柜：冷轧钢板焊接，表面静电喷塑。工具柜下装有带刹车的万向轮，使工具柜可以随意固定和移动，工具柜有四层抽屉，其中第一、二、三层抽屉内部使用分隔条分隔成各种大小不同空间，实训电路板、元器件、工具、耗材均可放在隔间内，第四层为大容量柜，可放置套装配件、工具包、开发板、仿真器、测量仪表等。

十二、电子基础实训包（一）（每套设备配一套）模块化电路设计，重要知识点电路开放，电路形式、元件选取、数值大小均需要学生自行设计选择，是真实的设计型产品。配套完整的元件库，库中元件丰富，结合电路的开放结构，学生可自行从元件库中选择电阻、电感、电容等元件，应用到系统中。

十三、可进行的实训项目包含以下项目：

(1)线性与非线性元件的伏安特性。

(2)电位及其与电压关系的研究。

(3)基尔霍夫定理及其故障判断

(4)叠加定理

(5)电压源与电流源的等效变换。

(6)戴维南及诺顿定理。

(7)典型电信号的观察和测量。

(8)RC一阶电路的响应测试。

(9)二阶电路的响应测试。

(10)RC选频网络特性测试。

(11)R、L、C元件在正弦电路中的特性实验。

(12)R、L、C串联谐振电路的研究。

(13)R、L、C并联谐振电路的研究

十四、电子基础实训包（二）（每套设备配一套）

l包含以下项目：

（1）RC串并联选频网络振荡器模块线路板DC5V单电源供电两级_RC桥式振荡放大电路。

(2)信号放大模块提供调谐小信号放大电路和集成陶瓷选频放大。

(3)晶闸管可控整流电路模块线路板AC12V供电、场效应管触发脉冲调节、单结晶体管调光调压。

(4)场效应管放大器模块线路板DC12V单电源供电一级单结型场效应管放大电路。

(5)功率放大器与发射模块提供线性宽带功率放大器电路、音源和信号发送电路。

(6)模拟运算电路模块线路板由集成运算放大器芯片LM324组成三角波产生电路、方波形成电路，集成运算放大电路。

(7)三极管共射单管放大电路设计模块。

(8)三极管共集放大电路设计模块

(9)多级放大器电路设计模块

(10)反向比例运算电路设计模块

(11)同向比例运算电路设计模块

(12)低通滤波电路设计模块

(13)高通滤波电路设计模块

十五、电子基础实训包（三）（每套设备配一套）

l包含以下实训项目：

(1) 计数器电路模块线路板由CD4027、4011组成同步三位二进制加法计数器。

(2) 可逆计数译码显示电路配置CD40192计数电路、CD4511译码显示电路。

(3) CD4017流水灯电路板由NE555时钟信号、CD4017移位寄存器、10路发光二极管组成。

(4)双D触发器电路板由CD4013和继电器控制电路组成。

(5)分立元件门电路设计模块

(6)与、或、非门电路设计模块

(7)编码器电路设计模块

(8)译码器电路设计模块

(9)全加器电路设计模块

(10)数值比较器电路设计模块

(11)数据选择器电路设计模块

(12)电平型RS触发器电路设计模块

十六、电子技术综合实训套件包（每套设备配一套）

l包含以下内容：

（1）电子秒表电路模块线路板由74LS00、74LS196、CD4511、555组成两位数码管计数秒表。

（2）三位半直流数字电压表模块线路板由MC1403、CC14433、MC1413、CD4511组成三位半直流电压数字显示表。

（3）数字频率计电路模块线路板由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553组成六位数字频率计。

（4）拔河游戏机电路模块线路板由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518组成四工位拔河游戏机。

（5）八路抢答器电路板由CD4511七段BCD码译码器、74LS83四位二进制全加器、74LS148-8线-3线优先编码器、74LS373-8位D锁存器组成。

（6）OTL功率放大器电路模块线路板DC5V单电源供电、前置放大电路、互补对称OTL功率放大电路、8Ω0.5W扬声器。

（7）集成功率放大器电路模块线路板

内置音乐集成芯片TQ9300、外接音源插座、LM741集成运算放大器、TDA2030功放芯片、8Ω0.5W扬声器。

（8）晶体管开关特性、限幅器与钳位模块线路板晶体管开关电路、晶体管特性测试电路、晶体管限幅器电路、晶体管钳位器电路。

（9）直流斩波系统SG3525组成PWM波形输出电路及六类斩波电路图以及组成斩波电路用的器件。

十七、电子技术竞赛资源包（全室一套）

l竞赛任务资源

1)模块A-硬件设计电路原理设计竞赛任务书

2)模块A-硬件设计 PCB设计竞赛任务书

3)模块A-硬件设计原型电路板安装与调试竞赛任务书

4)电子技术项目PCB最佳实践设计规范（2020版)

5)模块B-嵌入式系统编程竞赛任务书

6)模块C-故障查找与维修竞赛任务书

7)小型售货机控制系统功能确认单及答案

8)维修记录填写指南

l竞赛教学资源

1)非接触式红外线测温仪原理图（硬件设计参考答案）

2)非接触式红外线测温仪PCB设计起始文件

3)非接触式红外线测温仪调试指导

4)自动循迹小车原理图

5)自动循迹小车数据手册

6)自动循迹小车选手工程

7)自动循迹小车示例程序

8)小型售货机控制系统PCB资料

9)小型售货机控制系统用户操作手册

10)小型自动售货机控制软件

11)小型售货机控制板芯片数据手册

12）小型售货机控制系统故障答案

十八、电子技术竞赛包（配套硬件资源）

（1）非接触式红外线测温仪：非接触式红外线测温仪主要由测温传感器探头、红外接收装置、MCU组成，依靠红外发射二极管/红外接收头结合外围电路构成红外接近检测器电路组成。在附近移动的物体反射由红外发射二极管射出的红外线。当反射的红外线被检测到时，红外接收电路被触发，输出为一个低脉冲信号。当检测到有物体靠近时，进行温度测量。

（2）自动循迹小车：循迹小车由世赛CPU核心板和小车底盘任务板组成，包含可充电锂电池，OLED屏，编码直流电机，超声波模块，陀螺仪和QTI模块等核心部件。CPU通过各种传感器获取轨迹线以及离墙距离、转动角度等信息来控制小车前进，完成沿规定路径的运动。

（3）小型售货机控制系统：小型售货机控制系统由小型售货机控制板，小型售货机模拟板组成。配合用户操作软件，实现模拟8通道小型售货机的出货进货、货物检测、电机堵转等功能。

（4）非接触式红外线测温仪套件：零件盒+整套零件+PCB板提供整套电子元件，可供硬件设计时零件测绘、PCB板组装用。

序号	名称	型号/规格	数量	单位
1	电子剪切钳	5寸	2	把
2	带刃剥线钳	6寸	2	把
3	尖嘴钳	6寸	2	把
4	十字螺丝刀	5*75mm	2	把
5	一字螺丝刀	5*75mm	2	把
6	一字螺丝刀（小）	3*50mm	2	把
7	十字螺丝刀（小）	3*50mm	2	把
8	吸锡器		2	把
9	镊子	110mm	2	把
10	美工刀	80mm	2	把
11	剪刀	7寸	2	把
12	台式愠温电烙铁		2	台
