2021年6月30日

维修电工技能实训考核台,工厂电气安装实训装置

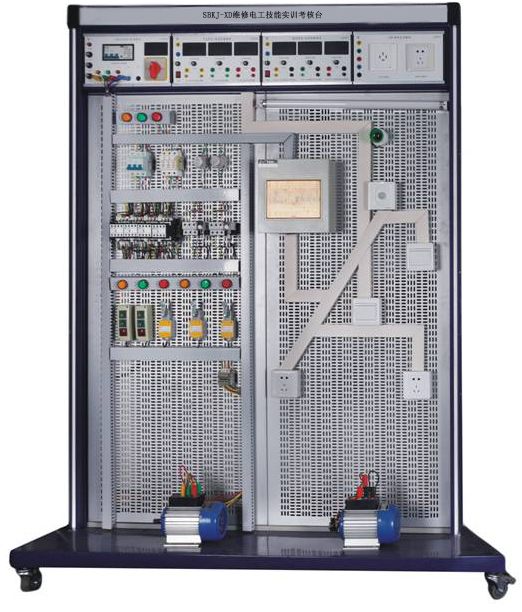

SBKJ-XD维修电工技能实训考核台

维修电工技能实训考核台，工厂电气安装实训装置须根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，为通用实训平台。适合于各类职业院校维修电工和电气安装工、其他有电气安装布置要求的专业。采用钢制网孔板和钢制专用型材组接而成，安装自锁式脚轮，方便移动。装置表面喷塑。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度。横向、纵向宽度合适，可以模拟现场线路的转向布置。网孔板可以拆下。钢制框架仿建筑隔断用轻钢龙骨，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套PVC管弯管器，可对PVC管弯成90度。使用钢制镂空方形樑骨，使该装置结构牢固，便于连接，能实现暗管掩引等技术的真实操作，并实现两套，四套设备的联合使用。采用新型电源控制模块，配置有电源指示，三相漏电保护，紧急停止开关，安全插座引孔，与装置竖梁衔接，作为设备入线控制，提升设备安全系数。挂板安装于设备上面，不占用空间，挂板可随时更换，搭配机床智能考核装置，充分发挥装置功能。装置可进行电工安装，如桥架安装、PVC管安装、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。装置组装须灵活方便，根据学校的实际教学条件组成2人组、3人组、4人组等，单面、双面等不同的方式，形成不同的长度组合。

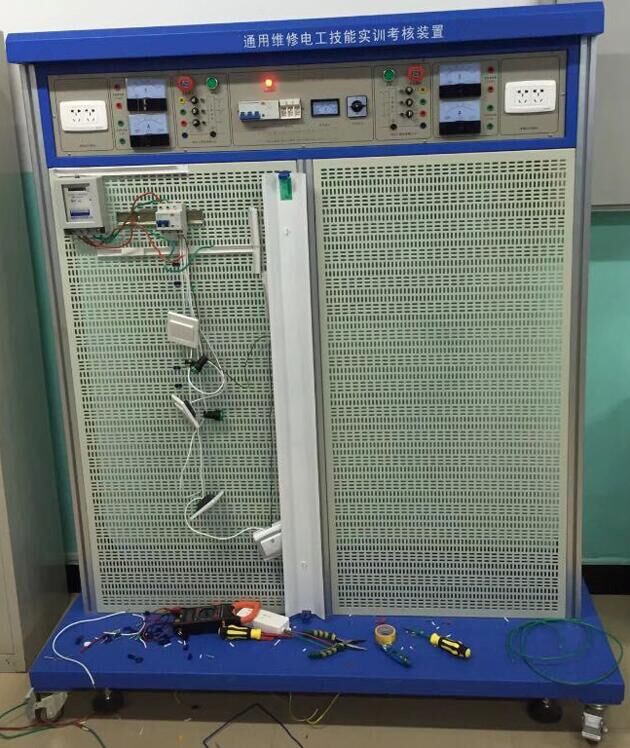

一、通用维修电工技能实训考核装置概述：

维修电工技能实训考核台,通用维修电工技能实训考核装置主要由铝合金实训台架和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核理想设备。

设备采用网孔板和专用型材组接而成。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。

可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、控制箱、配电箱等，包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。

二、特点

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；

2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	墙壁开关座		1
3	声控开关	118-B30	1
4	低压断路器	DZ108-20/10	1
5	交流接触器	CJX2-0910	3
6	辅助触头	F4-22	3
7	热继电器	R16B-20/3	1
8	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
9	时间继电器座	PF-083A	1
10	行程开关	LX9-222	2
11	行程开关	LX9-001	2
12	倒顺开关	K03-15	1
13	日光灯管	Y210RR25/10W	1
14	镇流器	13W	1
15	日光灯座		2
16	三相电度表		1
17	接线端子排	JF5-2.5/5	5
18	G形导轨		1
19	走线槽		2米
20	漏电保护开关	4P/3P/2P/1P	各一
