电机及拖动控制实训柜,电机拖动控制实训考核装置

SBADM-2型电机及拖动控制实训柜

（赠送正版3D虚拟仿真软件：包含电工电子电机及变压器原理与拆装电力拖动继电接触控制等相关模拟实验内容，该软件受到国内院校相关专业教师的高度好评）

一、概述

电机及拖动控制实训柜是由本公司设计的新颖综合实验装置，综合了目前我国高等院校"电机学"、"电机与拖动"、"电机控制"、"交直流调速"等课程实验大纲的要求。特别适用于高等院校现有的电机拖动及控制，交直流调速实训设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。

本设备设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能。

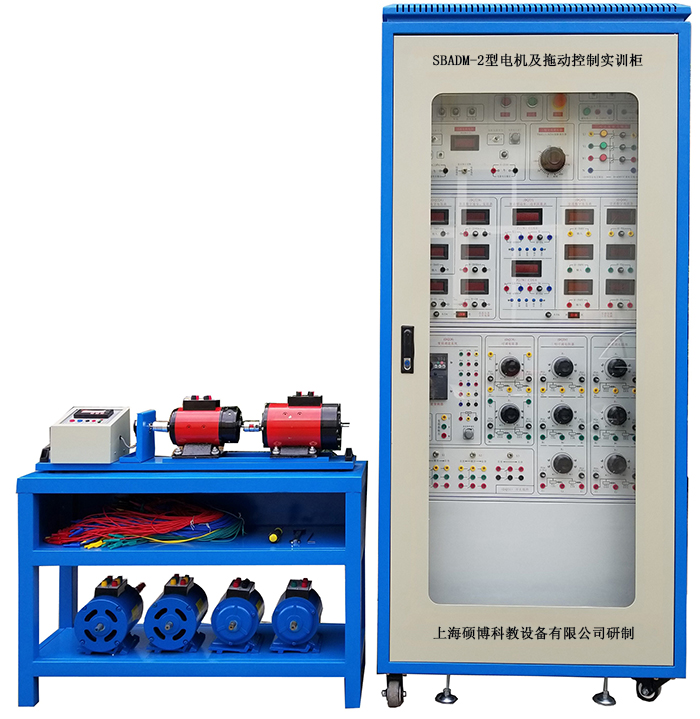

（设备外形图片，也可按客户要求定做）

二、技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜1.5KVA

4、重量： 250Kg

5、外形尺寸：800×650×1850cm3

三、实验内容

(一) 直流电机实验内容

1.直流电动机的认识（启动，正反转，调速与换向）

2.直流他励电动机的空载试验

3.直流他励电动机的工作特性

4.直流并励电动机的工作特性

5.直流他励电动机固有机械特性

6.直流他励电动机人为机械特性

7.直流他励电动机能耗制动机械特性

8.直流他励电动机倒拉反转制动机械特性

9.直流他励电动机电源反接制动机械特性

10.直流他励电动机回馈制动机械特性

11.直流发电机实验

12.直流并励电机转动惯量的测试

（二）异步电机实验内容

13.三相鼠笼式异步电动机认识

14.三相鼠笼式异步电动机空载试验

15.三相鼠笼式异步电动机堵转试验

16.三相鼠笼式异步电动机工作特性

17.三相异步电动机固有机械特性

18.三相异步电动机人为机械特性

19.三相异步电动机能耗制动机械特性

20. 三相异步电动机反接制动机械特性

21.三相异步电动机回馈制动机械特性

22.单相电容启动异步电机实验

23.三相双速异步电机实验

（三）微控制电机实验内容

24.直流伺服电机实验

25.旋转编码器实验

(四) 交直流电机调速实验

26.变频器的认识

27.变频器的参数设定与操作

28.变频器的面板控制

29.变频器的电位器控制

30.变频器的多段速控制

31.三相异步电动机的变频调速

32.直流电机的PWM调速实验

(五) 可扩展实验内容（价格稍微有变化，订货时需说明）

33.单相变压器实验

34.三相变压器实验

35.三相同步电机实验

36.其他电机综合实验

四、装置的基本配置

1.DQ01实训控制柜（设有玻璃门、直观清晰）

(1) 可调交流电源（隔离变压器输出）

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。

(3)直流数字电压、毫安、安培表(三只)

直流数字电压表2只，测量范围0-300V，测量精度为0.5级，三位半数显。

直流数只毫安表2只，测量范围：0-2000mA，测量精度为0.5级，三位半数显，设有短路保护功能。

直流数字安培表2只，测量范围0～5A，三位半数显，精度为0.5级，设有短路保护功能。

(4)单/三相智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

(5)三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

(6)三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

(7)可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V电力电容1只。

(8)开关板

两个三刀双掷开关、一个双刀双掷开关组成。

(9)数/模交流电流表（三只）

由三只数字交流电流表组成，测量范围0～5A，精度0.5级，三位数码显示。

(10)数/模交流电压表（三只）

由三只数字交流电压表组成。测量范围0～450V，精度0.5级，三位数码显示。

(11)三菱变频器

提供三菱FR-D720-0.4KW 一只，设有调速电位器，引出端子到面板。

2、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速光电编码器及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

3、DQ09 直流（他）并励电动机（220V、1.1A、185W、1500r/min）

4、DQ10三相鼠笼式异步电动机（220V/△，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）

5、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）

6、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

7、DQ15单相电容起动异步电动机（AC220V，转速 1400 RPM，功率90W ,电流1.45A，启动电容35uF ，绝缘等级E）

8、DQ18三相双速异步电动机（YY /△连接时额定电压、额定电流、额定功率和额定转速分别为220V（YY/△）、0.6/0.6A）

9、SB05 手枪插结构护套连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

10、电工电拖3D建模模拟实训系统（正版软件）

模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练

序号	编号	名称	数量
1	DQ01	电机实训控制柜	1套
2	DQ03-1	固定电机导轨、光码盘测速系统及智能数显转速表	1件
3	DQ09	直流并（他）励电动机	1台
4	DQ10	三相鼠笼式异步电动机	1台
5	DQ11	三相线绕式异步电动机	1台
6	DQ19	校正直流测功机	1台
7	DQ15	单相电容起动异步电动机	1台
8	DQ18	三相双速异步电动机	1台
9	变频器	三菱FR-D720S-0.4KW	1台
10	SB05	实验连接线及配件	1套
11		学生方凳子	2个/套
12		实验指导书（纸质+电子档）	1套
13		螺丝刀，14扳手，电机联轴器及相关易损配件）	1套
