SBDGZ-01A互联网+电工电子技术实验实训平台
一、产品概述
互联网+电工电子技术实验实训装置、电工电子技术创新设计综合应用实训装置是参照国家人力资源与社会保障部颁发的《广电和通信设备电子装接工》、《广电和通信设备调试工》、《液晶显示器件制造工》、《半导体分立器件和集成电路装调工》等国家职业标准实训技能要求开发。本设备不仅适用于各类技工院校、职业院校在国家职业资格目录中电工电子通信行业相关工种的技能考核鉴定，也可用于电工电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程的教学实训、创新设计及国内外各种电子技术技能竞赛和应用电子技术专业人才培养。
抽拉式实训区参考图
设备整体包含硬件设计、单片机系统编程实训，采用模块化设计组合式运用的设计理念，模块配置有单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统、基础电工实训电路系统。设备还配套有专业的工具、仪器、耗材配件包。在教学任务上，学员可根据工作任务的要求选择相应的单元模块搭建电子产品应用系统，也可按照工作任务要求选择设计其中的某部分单元电路完成各类电子产品的设计、组装、焊接、编程与调试。
整套设备采用无纸化教学系统利用计算机技术、网络技术、通讯技术以及科学规范的管理对校园内的学习、教学、科研、管理和生活服务有关的所有信息资源进行整合、集成和全面的数字化，以构成统一的用户管理、统一的资源管理和统一的权限控制。侧重于学生在校园内可随时通过wifi接入校园网及互联网，方便的获取学习资源，教师可利用无线网络随时随地查看学生的学习情况、完成备课及进行科研工作。其核心在于无线电子教室，及校园内无线网络的延伸。
二、产品功能与结构

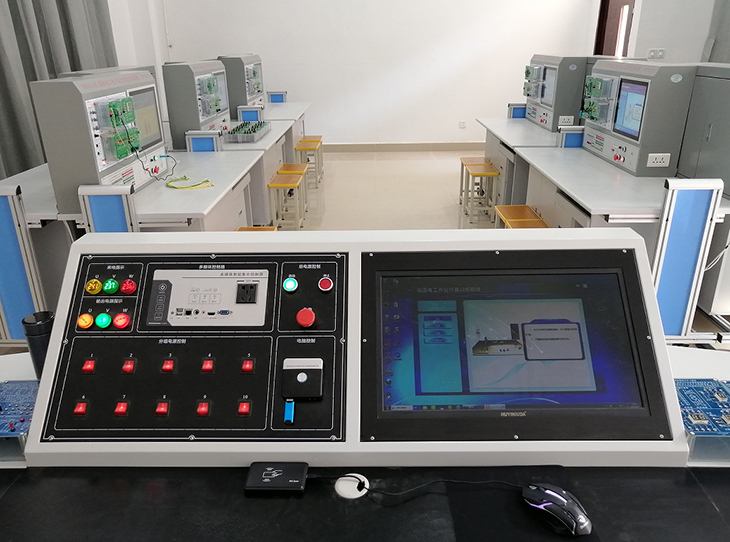

该设备主要由工作台、实训屏、实训屏模块、工具柜、无纸化教学终端、电路实训模块、仪器工具耗材包组成。
1.工作台：桌身采用优质铝型材做骨架，整机既坚固耐用，美观大方。桌面采用25mm厚高密度纤维板，外贴防火板，PVC截面封边，桌面具有耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特点。工作台设有防静电配套装置，桌面上方有实训屏、高档条形LED照明。工作台下装带刹车的万向轮，可以随意固定和移动，设计有抽屉，抽屉内部使用分隔条分隔成各种大小不同空间，实训电路板、元器件、工具、耗材均可放在隔间内，拉开抽屉，各种电子元件分类整齐、一目了然。

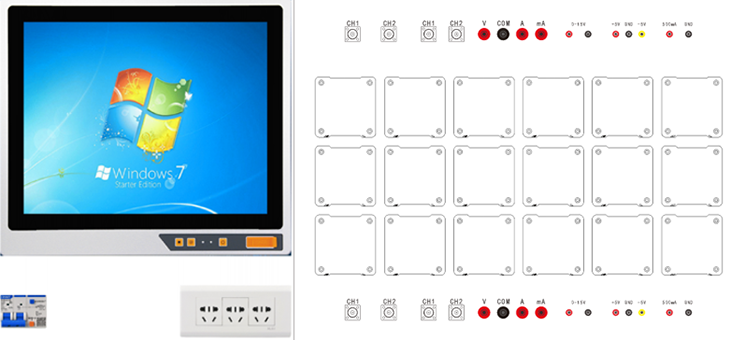

2.实训屏：嵌入无纸化教学系统终端，实验实训所需高低压交直流电源等，并设有漏电保护开关及智能电源管理系统，可对漏电、触电、过流、短路进行保护。智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

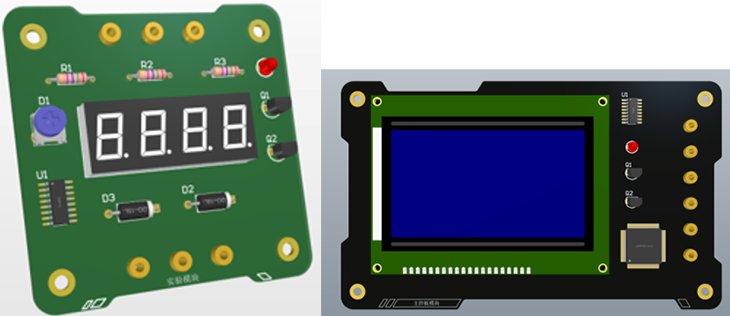

3.资源包配置：资源包内电路实训模块内容十分丰富，有单片机模块系统、基础模拟实训电路系统、基础数字实训电路系统、基础电路实训电路系统。可单独进行实训，也可各种组合搭配实训。
4.仪器、工具、耗材配件包：仪器、工具、耗材配件包，根据电子技术项目配置，配置齐全、性能专业。
三、设备特点
1.开放式设计
可根据实训考核课题在可编程器件库及电子元件库中选择合适的电子器件，利用配置的实训工具及检测仪器进行设计与制作。
2.模具化运用
可编程器件单元板库、电子元件库、实训工具库、分类清晰，摆放整齐。
3.积木式理念
根据可编程器件电工电子产品的技术应用分类，配置有一百多种左右单元模块，可按照工作任务书的要求选择相应的单元模块组成控制电路。
4.巧妙的组合
实训电路模块配置丰富，各模块可以根据实验内容的不同而自由选择、组合。中间连线全部用快速接头，操作方便，更换快捷，具有相当大的扩展空间。
5.自动识别功能
实训电路模块采用快速固定方式，具有自动识别功能，根据所选模块无纸化教学系统会自动弹出对应的实训报告。
四、技术参数
1.工作电源：单相三线 AC220V±5% 50HZ
2.安全保护：漏电保护、过流保护
3.额定功率：2.5kW
4.单片机：51系列采用IRC15W4K63S4(STC公司1T 8051单片机)、ARM系列采用STM32L052
5.环境温度：-10～50℃
6.相对温度：≤85%
7.外形尺寸约：L1600mm×W750mm×H1120mm
五、设备配置清单
|
序号 |
配置名称 |
单位 |
数量 |
备注 |
|
1 |
实训屏 |
套 |
1 |
|
|
2 |
工作台 |
套 |
1 |
|
|
3 |
学生凳 |
把 |
2 |
|
|
4 |
电路基础实训模块包 |
套 |
1 |
|
|
5 |
模拟电路实训模块包 |
套 |
1 |
|
|
6 |
数字电路实训模块包 |
套 |
1 |
|
|
7 |
C51和ARM单片机实训模块包 |
套 |
1 |
|
|
8 |
电子技术项目培训资源包 |
套 |
1 |
|
|
9 |
仪器、工具配件包 |
套 |
1 |
|
|
10 |
耗材配件包 |
套 |
1 |
|
|
11 |
无纸化教学系统终端 |
套 |
1 |
|
六、设备详细参数
|
序号 |
名称 |
详细参数 |
|
1 |
电路基础实训模块包 |
1、电路基础 模块提供7种常用电阻（功率不小于1W ）；7种实验配套电容；4种常用二极管，包括整流二极管、检波二极管、开关二极管、稳压二极管；3种常用色环电感；两路开关控制电路；NPN、PNP三极管各一个；2路电流方向不同的电流测试插孔；所有器件均配有测试插孔，既可以满足常用元器件的测量实验，又可以组合使用，完成配套的各种实验以及各种创新实验内容。 2、电路原理模块有基尔霍夫定理、叠加原理、互易定理、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实验模块。 3、动态电路模块有R、L、C特性测试，一阶动态响应，二阶动态响应、RC串并联选频，RC单、双T选频网络、RLC串联谐振电路等。 4、有源滤波器模块有二阶有源低通滤波器、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实验模块。 |
|
2 |
基础模拟电路模块包 |
1、单端输入放大电路单端输入放大电路，两级放大，有限幅调整、调零、放大倍数调整功能 2、直流稳压电源输出电压：24V、±12V、＋5V，可根据设计电路进行选择 3、直流可调稳压电源输出直流0-12VDC可调,过压保护可调，过流保护可调，短路保护。 4、组件差动放大电路模块线路板DC12V单电源供电对管差动放大电路 5、组件单管/负反馈放大器模块线路板DC12V单电源供电一级单管负反馈放大电路 6、组件射极跟随器模块线路板DC12V单电源供电一级单管射极跟随放大电路 7、组件场效应管放大器模块线路板DC12V单电源供电一级单结型场效应管放大电路 8、组件RC串并联选频网络振荡器模块线路板DC5V单电源供电两级_RC桥式振荡放大电路 9、信号放大模块提供调谐小信号放大电路和集成陶瓷选频放大 10、组件晶闸管可控整流电路模块线路板AC12V供电、场效应管触发脉冲调节、单结晶体管调光调压 11、组件OTL功率放大器电路模块线路板DC5V单电源供电、前置放大电路、互补对称OTL功率放大电路、8Ω0.5W扬声器 12、功率放大器与发射模块提供线性宽带功率放大器电路、音源和信号发送电路 13、组件集成功率放大器电路模块线路板内置音乐集成芯片TQ9300、外接音源插座、LM741集成运算放大器、TDA2030功放芯片、8Ω0.5W扬声器 14、组件模拟运算电路模块线路板由集成运算放大器芯片LM324组成三角波产生电路、方波形成电路，集成运算放大电路 15、组件晶体管开关特性、限幅器与钳位模块线路板 晶体管开关电路、晶体管特性测试电路、晶体管限幅器电路、晶体管钳位器电路 16、直流斩波系统SG3525组成PWM波形输出电路及六类斩波电路图以及组成斩波电路用的器件 |
七、实训项目
电路基础
1)常用元器件的测量和特性实验
2)基尔霍夫定理
3)叠加原理
4)互易定理
5)戴维南定理
6)诺顿定理
7)电源等效变换
8)最大功率传输定理
9)一阶动态响应
10)二阶动态响应
11)RC串并联选频
12)RC单、双T选频网络
13)RLC串联谐振电路
14)二阶有源低通滤波器
15)二阶有源高通滤波器
16)二阶有源带通滤波器
17)二阶有源带阻滤波器
基础模拟电路
1)单端输入放大电路
2)直流稳压电源
3)直流可调稳压电源模块
4)晶体管共射极单管放大器实训
5)场效应管放大器实训
6)负反馈放大器实训
7)射极跟随器实训
8)_RC桥式振荡电路调试实训
9)调谐小信号放大电路实训
10)陶瓷选频放大电路实训
11)差动放大器实训
12)晶闸管调光电路调试实训
13)互补对称式OTL电路调试实训
14)门铃电路调试实训
15)集成运算放大器指标测试实训
16)集成运算放大器的基本应用（Ⅰ）模拟运算电路实训
17)集成运算放大器的基本应用（Ⅱ）波形发生器实训
18)集成运算放大器的基本应用（Ⅲ）信号处理有源滤波器实训
19)集成运算放大器的基本应用（Ⅳ）信号处理电压比较器实训
20)晶体管开关电路调试实训
21)晶体管特性测试电路实训
22)晶体管限幅器电路实训
23)晶体管钳位器电路实训
24)直流斩波电路特性实训
基础数字电路
1)逻辑电平显示实训
2)基本逻辑门电路功能实训
3)优先编码器功能实训
4)二进制译码器和数据选择器功能实训
5)全加器和超前进位全加器功能实训
6)数值比较器功能实训
7)七段码锁存/译码/驱动器功能实训
8)各类触发器功能实训
9)双向移位寄存器功能实训
10)二 - 五 - 十进制计数器功能实训
11)二位十进制计数/译码/驱动/显示电路
12)可逆十进制计数电路功能实训
13)N进制计数电路功能实训
14)555定时器基本应用电路
15)电压比较器电路实训
16)逻辑笔实训
17)CMOS集成逻辑门电路
18)译码器实训
19)加法计数器实训
20)电子秒表实训
21)D/A、A/D转换器实训
22)三位半直流数字电压表的组装与调试
23)数字频率计综合性实训
24)拔河游戏机趣味性实训
25)双D触发器电路调试实训
26)八路抢答器电路调试实训
27)CD4017流水灯电路调试实训
编程基础
1)点亮LED，跑马灯参考示例程序
2)独立式键盘输入，开关量检测参考示例程序
3)单个数码管驱动，多个数码管扫描显示参考示例程序
4)4*4键盘显示扫描数码管显示参考示例程序
5)点阵显示参考示例程序
6)液晶屏显示汉字与图形参考示例程序
7)显示字符参考示例程序
8)双轴按键摇杆参考示例程序
9)编码器参考示例程序
10)直流电机转速控制与速度测量显示参考示例程序
11)步进电机正反转控制参考示例程序
12)定时关断220电器参考示例程序
13)RFID门禁系统参考示例程序
14)串口收发、RS485通信参考示例程序
15)红外发射与接收参考示例程序
16)超声波测距参考示例程序
17)无线远程遥控参考示例程序
18)点阵显示和多个颜色显示参考示例程序
19)OLED显示模块参考示例程序
20)测量读取PM2.5 PM10参考示例程序
21)人体红外检测、亮度传感器智能开关灯参考示例程序
22)温湿度测量参考示例程序
23)倾角检测，陀螺仪、重力感应、磁力计参考示例程序
24)颜色识别参考示例程序
25)TFT显示参考示例程序
26)触摸按键参考示例程序
27)图像采集显示参考示例程序
28)Wifi模块+蓝牙+无线通信参考示例程序
C51及ARM嵌入式编程基础
1)点亮LED，跑马灯实训
2)独立式键盘输入，开关量检测实训
3)单个数码管驱动，多个数码管扫描显示实训
4)4*4键盘显示扫描数码管显示实训
5)点阵显示实训
6)液晶屏显示汉字与图形实训
7)显示字符实训
8)双轴按键摇杆实训
9)编码器实训
10)直流电机转速控制与速度测量显示实训
11)步进电机正反转控制实训
12)定时关断220电器实训
13)RFID门禁系统实训
14)串口收发、RS485通信实训
15)红外发射与接收实训
16)超声波测距实训
17)无线远程遥控实训
18)点阵显示和多个颜色显示实训
19)OLED显示模块实训
20)测量读取PM2.5 PM10实训
21)人体红外检测、亮度传感器智能开关灯实训
22)温湿度测量实训
23)倾角检测，陀螺仪、重力感应、磁力计实训
24)颜色识别实训
25)TFT显示实训
26)触摸按键实训
27)图像采集显示实训
28)Wifi模块+蓝牙+无线通信实训
