SB-156A型电气安装与维修实训装置
一、概述
电气安装与维修实训装置,电气安装维修实训设备,电气安装与维修实训考核装置,电气安装与维修实训考核设备是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，而开发的一种通用实训平台。非常适合于各类职业院校和技工学校维修电工和电气安装工、其他有电气安装布置要求的专业的作为公共平台使用。采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。具有组装灵活方便的特点，可以根据学校的实际教学条件组成，2人组、单面、度组合是基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。可以为水电安装工等有电气安装要求的各岗位群提供实训考核。

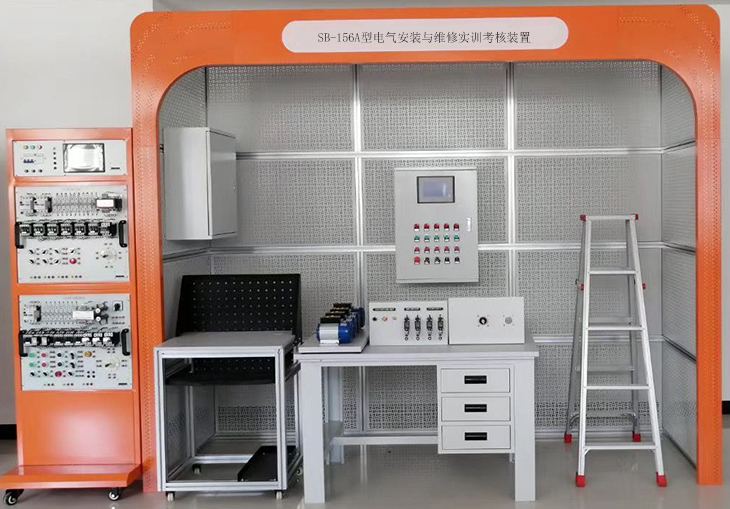

参考图片，以实物为准（单面结构式样）
二、实验装置的技术性能要求：
工作电源：三相五线 供电 AC 380 V/220 V ±7.5% 50 Hz；
工作环境：用绝缘地板（或使用绝缘地毯）；
实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768
实训装置外形尺寸：长*宽*高2200*1170*2340mm
实训装置材料：钢板。钢板厚度≥1.5mm；
最大功率消耗 ≤1.5KW
安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
三、实训项目要求：
（一）仪表照明电路实训项目要求：
1.白炽灯照明电路的安装；
2.双控照明线路；
3.节能灯、插座线路；
4.吸顶灯控制线路；
5.日光灯电路；
6.电度表原理与接线；
7.声光控路灯电路；
8.触摸延时路灯电路；
9.双控楼梯灯电路；
10.三相四线制电度表的直接接线；
（二） 电气控制实训项目要求：
1. 接触器点动控制电路；
2. 按钮联锁正反转控制电路；
3. 接触器联锁电动机正反转电路；
4. 接触器和按钮联锁双重联锁正反转控制电路；
5. 三相异步电动机定子串电阻降压启动控制线路；
6. 按钮切换星形/三角形启动控制电路；
7. 时间继电器控制电动机星形/三角形降压启动控制；
8. 单向降压启动及反接制动控制；
9. 三相异步电动机工作台自动往返控制电路；
10. 两台三相异步电动机顺序启动顺序停转控制电路；
11. 三相异步电动机的直接启动控制；
12. 三相异步电动机的两地控制电路；
（三）PLC综合实训要求：
1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）；
2.PLC仿真实训；
3.PLC控制台三相异步电动机正反转控制；
4.PLC控制台三相异步电动机Y/△启动控制；
5.PLC控制台三相异步电动机降压启动控制；
6.PLC控制台三相异步电动机能耗制动控制；
7.PLC控制台三相异步电动机自锁运行控制；
8.PLC控制伺服步进电机实验；
9.触摸屏PLC变频器控制电动机实验；
四、实验组件配置要求：
1、配电箱部分
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
三相四线电能表 |
只 |
1 |
|
|
2 |
漏电型空气开关 |
只 |
1 |
|
|
3 |
空气开关 |
只 |
1 |
|
|
4 |
漏电型空气开关 |
只 |
1 |
|
|
5 |
电源指示灯 |
只 |
3 |
|
|
6 |
配电箱箱体 |
只 |
1 |
|
|
7 |
按钮标牌框 |
只 |
3 |
|
|
8 |
接地排 |
只 |
1 |
|
|
9 |
接零排 |
只 |
1 |
|
2、照明套件
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
日光灯组件 |
套 |
1 |
T5一体化18W（带罩） |
|
2 |
节能灯 |
只 |
2 |
9W |
|
3 |
螺口平灯头 |
只 |
2 |
E27 |
|
4 |
声控开关 |
只 |
1 |
86型 |
|
5 |
1插 |
只 |
2 |
118型 |
|
6 |
2插 |
只 |
1 |
118型 |
|
7 |
1开 |
只 |
1 |
118型 |
|
8 |
2开 |
只 |
2 |
86型 |
|
9 |
3开 |
只 |
2 |
86型 |
|
10 |
吸顶灯 |
只 |
1 |
配节能灯管21W |
|
11 |
触摸开关 |
只 |
1 |
86型 |
|
12 |
暗盒 |
只 |
5 |
86型 |
|
13 |
明盒 |
只 |
3 |
86型 |
|
只 |
1 |
118型 |
||
|
14 |
白板 |
只 |
2 |
86型 |
|
15 |
人体感应开关 |
只 |
1 |
|
|
16 |
塑料圆台 |
只 |
1 |
4寸 材料：PVC |
3、电气控制箱
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
漏电保护开关 |
只 |
1 |
|
|
2 |
接触器 |
只 |
5 |
|
|
3 |
辅助触头 |
只 |
3 |
|
|
4 |
时间继电器 |
只 |
1 |
|
|
5 |
热继电器 |
只 |
2 |
|
|
6 |
安装导轨 |
条 |
|
|
|
7 |
电源指示灯 |
只 |
5 |
|
|
8 |
按钮开关紧急停止开关 |
只 |
10 |
|
|
只 |
1 |
|
||
|
9 |
旋钮开关 |
只 |
2 |
|
|
10 |
控制箱箱体 |
只 |
1 |
|
|
11 |
PLC |
只 |
1 |
|
|
12 |
变频器 |
只 |
1 |
|
|
13 |
触摸屏 |
只 |
1 |
|
|
14 |
漏电保护开关 |
只 |
1 |
|
4、电机
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
三相交流异步电动机 |
只 |
2 |
|
|
2 |
三相交流异步电动机（双速60W） |
只 |
1 |
|
|
3 |
它励直流电动机 |
只 |
1 |
|
5、传感器与直线运动支架
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
伺服驱动器 |
套 |
1 |
60ST-M01330 |
|
2 |
伺服电机 |
套 |
1 |
1.27N.M |
|
3 |
步进驱动器 |
套 |
1 |
|
|
4 |
步进电机 |
套 |
1 |
57BYG250C 1.8N.M |
|
5 |
直线运动平台 |
套 |
1 |
滚珠丝杆 |
|
6 |
行程开关 |
只 |
4 |
YBLX-ME/8104 |
|
7 |
电感式传感器 |
只 |
3 |
|
|
8 |
其他配件 |
批 |
1 |
|
6、线路器材
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
PVC管 |
根 |
2 |
Φ16 3米 |
|
2 |
PVC直通 |
只 |
10 |
Φ16 |
|
3 |
PVC杯梳 |
只 |
30 |
Φ16 |
|
4 |
扎带 |
包 |
1 |
3×100mm 1000只/包 |
|
5 |
M4*20螺丝 |
套 |
1 |
200只/套 |
|
6 |
行线槽 |
根 |
2 |
3025 2米/根 |
|
7 |
绝缘导线 |
盘 |
3 |
红、绿、黄各1盘 |
|
盘 |
2 |
蓝、双色各1盘 |
||
|
8 |
PVC线槽 |
根 |
2 |
3米/根（白色）40×20mm |
|
根 |
2 |
3米/根（白色）25×15mm |
||
|
9 |
异型号码管 |
米 |
6 |
1.5mm |
|
10 |
冷压叉 |
只 |
280 |
SVΦ1.5 |
|
11 |
缠绕带 |
包 |
2 |
Φ10（10米/包） |
|
12 |
骑马卡 |
只 |
30 |
16 |
|
13 |
桥架（带盖） |
根 |
6 |
50*25*0.6 |
|
14 |
90度水平弯 |
个 |
1 |
50*25 |
|
15 |
45度水平弯 |
个 |
2 |
50*25 |
|
16 |
垂直左下弯通 |
个 |
2 |
50*25 |
|
17 |
封头 |
个 |
1 |
50*50 |
|
18 |
水平直三通 |
个 |
2 |
50*25 |
|
19 |
垂直下三通 |
个 |
1 |
50*25 |
|
20 |
水平四通 |
个 |
1 |
50*25 |
|
21 |
垂直上弯通 |
个 |
1 |
50*25 |
|
22 |
垂直下弯通 |
个 |
1 |
50*25 |
|
23 |
靠墙托臂 |
个 |
12 |
50*25 |
7、配套工具
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
尖嘴钳 |
把 |
1 |
|
|
2 |
剥线钳 |
把 |
1 |
|
|
3 |
压线钳 |
把 |
1 |
|
|
4 |
电工钳 |
把 |
1 |
|
|
5 |
一字螺丝刀 |
把 |
1 |
|
|
6 |
十字螺丝刀 |
把 |
1 |
|
|
7 |
电笔螺丝刀 |
把 |
1 |
|
|
8 |
万用表 |
块 |
3 |
|
|
9 |
铝合金人字梯 |
付 |
1 |
|
|
10 |
平锉刀 |
根 |
3 |
|
|
11 |
钢卷尺 |
只 |
1 |
|
|
12 |
电工刀 |
把 |
1 |
|
|
13 |
钢板尺 |
把 |
1 |
|
|
14 |
直角尺 |
把 |
1 |
|
|
15 |
活动扳手 |
把 |
1 |
|
|
16 |
六角扳手 |
套 |
1 |
7件套 |
|
17 |
手锯弓 |
架 |
1 |
|
|
18 |
手锯条 |
根 |
10 |
|
|
19 |
PVC管弯管器 |
根 |
1 |
用于Φ16PVC管弯管 |
|
20 |
金属管弯管器 |
付 |
1 |
|
|
21 |
兆欧表 |
块 |
1 |
|
|
22 |
手电钻 |
只 |
1 |
|
|
23 |
磨光机 |
套 |
1 |
s1m-ff04-100A |
|
24 |
开孔器 |
套 |
1 |
3mm4.2mm 6mm 8mm各1只 |
|
25 |
电动螺丝刀 |
套 |
1 |
锂电 牧蓝 DZ-001 |
|
26 |
橡破锤 |
把 |
1 |
|
8、智能考核挂板
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
C6140车床智能考核挂板 |
套 |
1 |
|
|
2 |
X62W铣床智能考核挂板 |
套 |
1 |
|
|
3 |
M7120平面磨床智能考核挂板 |
套 |
2 |
整个学校配2套 |
|
4 |
T68镗床智能考核挂板 |
套 |
2 |
整个学校配2套 |
9、配套附件
|
序号 |
名称 |
单位 |
数量 |
备注（说明） |
|
1 |
空开 |
个 |
10 |
施耐德Ic65n,1P,32A |
|
2 |
空开 |
个 |
10 |
施耐德Ic65n,2P,32A |
|
3 |
空开 |
个 |
10 |
施耐德Ic65n,3P,32A |
|
4 |
接触器 |
个 |
20 |
施耐德LC1D06 N380V,LA1-D22N |
|
5 |
热继电器 |
个 |
5 |
施耐德LRD10C |
|
6 |
指示灯 |
个 |
10 |
施耐德XB2,黄色,ø22，DC24V |
|
7 |
指示灯 |
个 |
10 |
施耐德XB2,绿色,ø22，DC24V |
|
8 |
指示灯 |
个 |
10 |
施耐德XB2,红色,ø22，DC24V |
|
9 |
按钮 |
个 |
20 |
施耐德XB2,红色,ø22 |
|
10 |
按钮 |
个 |
20 |
施耐德XB2,绿色,ø22 |
|
11 |
按钮 |
个 |
10 |
施耐德XB2,黑色,ø22 |
|
12 |
中间继电器 |
个 |
20 |
施耐德RXM4 DC24V |
|
13 |
熔断器 |
个 |
30 |
施耐德OSF32 1P |
|
14 |
熔断器 |
个 |
20 |
施耐德OSF32 2P |
|
15 |
熔断器 |
个 |
20 |
施耐德OSF32 3P |
10、配套电脑
CPU ：I7-10700 ；内存：32G；硬盘：480固态+1T机械；显卡：集显；系统:WIN10;显示器:24寸
11、工具推车、铝合金人字梯（1.4米）
12、无线智能答题器考核系统 1套
无线智能化答题器考试系统：该系统应由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是按键键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上。考核系统的功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计.
13、无线采集系统(实物)：（整个学校配1套）
投标企业现场演示在仿真环境中配有电脑上位机软件可测控本设备电气元件的工作状态，演示系统通过无线网络与PC连机，电脑屏幕显示器件的工作状态及内部动作情况，具有透视功能，从而让学生更直观、更快速的理解相关电气元件的工作原理和内部结构。
* 教师可控制学生实训台电源，可实时监控设备的运行状态、故障预警和异常报警。
配高性能数据采集芯片，可通过WiFi 连接，高速采集实验台的实时电压数值、电流数值、谐波数值、功率数值、功率因数等数据，并实时在应用平台显示分析数据，可支持历史数据的输出；显示输入和输出控制信号；
功能如下：
实时采集电压数值、电流数值、谐波数值等数据，最大每秒采样 1000 个点；
留有485扩展通讯接口两个，用户可外接扩展功能；
预留一组开关信号接口，可控制电路通断；
④、配3 个 LED 状态指示，指示电表和设备的各种状态；
⑤、传感器自带电池，断电不丢失数据；
※配手机通讯
配套手机APP 应用，为教师提供精准的数据，获取设备运行数据，分析设备运行状态，预警设备故障的发生，确保实验安全。
在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的启动电流、电流波形、电压值、谐波、电流值、功率因数等参数；输入和输出控制信号；实时监控设备的运行状态、故障预警和异常报警（投标时提供实时曲线图）
14.配套教师教学资源平台
①、维修电工在线学习服务平台可提供免费升级服务。
②、维修电工在线学习平台中的管理后台由"在线学习系统"、"课程管理系统"、"培训应用系统"、"智能商务分析系统"、"在线交流系统"、"考试考核系统"等模块构建组成。
③、维修电工在线学习服务平台中的教学课程应包含课程：
▲常用电工工具及仪表的实物图、作用及使用方法；
包含验电笔、 旋具、电工刀、电工用钳、接地电阻仪、钳形电流表、兆欧表等
▲常用低压电器实物图和作用、测量方法
包含配电柜面板介绍；刀闸开关、空开、保险、电流互感器、交流接触器、热继、时间继电器、行程开关、电动机等
▲维修电工实操演示
包含带电流测量的点动控制；两地控制；点动及联动控制；三相负载的连接 ；正反转控制；自动顺序控制；半波整流的能耗制动；星-三角降压启动；照明线路的连接等
▲维修电工电路理论知识
包含带电流测量的点动控制、两地控制、点动及联动控制、三相负载的连接、正反转控制、自动顺序控制、半波整流的能耗制动、星-三角降压启动、照明线路的连接等
④、院校老师可以通过PC端或手机APP（Android、IOS均可）观看视频，辅助教学，安排学生课前预习；院校老师、学生均可以通过PC端或手机APP（Android、IOS均可）自主学习、自选学习、随时学习、反复学习；
用户登录应分为三大登陆管理应用模块；其中院校管理员（老师）为管理后台，学生为学习前台。
其中管理后台含：院系管理、老师管理、班级管理、课程分配、考试管理、数据中心、学生管理、微课发布等功能模块；
学生学习前台含：岗位分析、课程中心、学习记录、考试评估、在线课堂、论坛等模块
注＊"在线学习系统"、"课程管理系统"、"培训应用系统"、"智能商务分析系统"、"在线交流系统；教学资源包中该课程的课程页面、课程大纲、视频页面截图。
15、★配透明三相异步电动机：外壳采用透明材料，方便学生了解电动机的内部结构。
