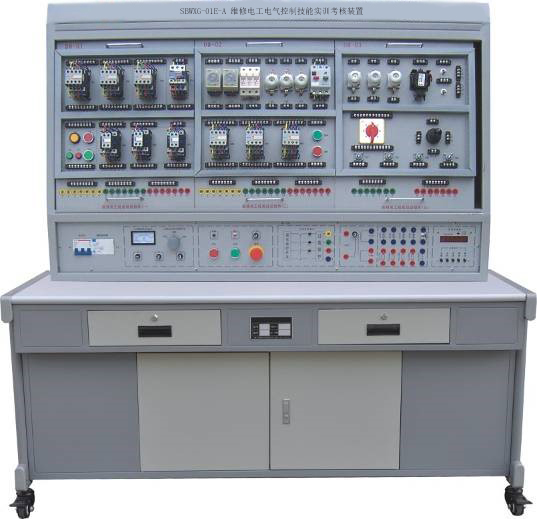

SBWXG-01E-A维修电工电气控制技能实训考核装置
一、 维修电工电气控制技能实训考核装置概述
维修电工电气控制技能实训考核设备是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实际应用技术与操作技能，该实训装置不仅可供学生进行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。
二、 维修电工电气控制技能实训考核装置特点
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行
接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
5.接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；
6.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
7.控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准；
8.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
9.装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。
三、 维修电工电气控制技能实训考核装置技术性能：
1.输入电压：三相五线制380V±10% 50Hz
2.工作环境：环境温度范围-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.外形尺寸：1305×805×1630mm3
四、 维修电工电气控制技能实训考核装置配备
（一）DW02电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
主控功能板配备资源：
1.交流电源
实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座；
2.整流二极管
提供整流二极管1N5408四个，用于能耗制动电路。
3.各种规格的电阻
提供75Ω/75W功率电阻三个，用于降压启动电路；
提供10Ω/25W功率电阻一个，用于能耗制动电路。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
五、实训项目
1.三相异步电动机直接启动控制电路
2.三相异步电动机点动控制电路
3.三相异步电动机自锁控制电路
4.三相异步电动机按钮联锁正反转控制电路
5.三相异步电动机接触器联锁正反转控制电路
6.三相异步电动机双重联锁正反转控制电路
7.三相异步电动机工作台自动往返控制电路
8.两台三相异步电动机顺序启动、顺序停转控制电路
9.三相异步电动机的两地控制电路
10.接触器控制的Y-Δ控制
11.时间继电器控制的Y-Δ控制
12.三相异步电动机单向启动反接制动控制电路
13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15.三相异步电动机正反转启动能耗制动控制电路
16.单相笼型电动机电容启动控制电路
17.双速交流异步电动机手动变速控制电路
18.双速交流异步电动机自动变速控制电路
19.断电延时直流能耗制动的Y-△启动控制电路
20.通电延时带直流能耗制动的Y-△启动控制电路
21.三相异步电动机双重联锁正反转能耗制动控制电路
22.三相异步电动机双重联锁正反转启动反接制动控制电路
23.C620车床电气控制线路
24.电动葫芦电气控制线路
25.Y3150滚齿机控制电路
六、实训组件挂箱
挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗，通过走线槽走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线，安全快捷。
1．DW-01维修电工实训组件（一）
提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
2．DW-02维修电工实训组件（二）
提供空气开关1只、3P熔断器2只、交流接触器3只
3．DW-03维修电工实训组件（三）
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只
4．DW-04维修电工实训组件（四）
提供交流接触器4只
5．网孔实操板
通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，培养学生的动手能力和操作技能。该网孔板还可作为实训项目扩展模块。
6.三相鼠笼式电动机380V/Y
7.三相鼠笼式电动机380V/Y（带速度继电器）
8.双速异步电动机380V/YY/△
9.三相鼠笼式电动机380V/△
七、配套资源库（提供软著）
1、维修电工仿真实训考核系统
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》，系统包括：电力拖动4个、电子技术4个、电气测量1个、照明电路1个、PLC编程控制2个，基本涵盖了国家维修电工（中级工）鉴定考核常用的主要模块。
考核系统为客户机服务器模式(C/S)，可在局域网条件下实现交互无纸化技能考核。每个考核项目包含考核要求、器件选择、器件检查、器件布局、电气连接、线路检查、通电运行、故障排除八大任务，教师可通过数据库在后台选题，系统还具有计时、提交、自动评分等功能。
二、计算机考核项目
|
技能单元 |
二级模块 |
三级模块 |
实训 |
||
|
电力拖动 |
单向运转 |
单方向连续运转的电机控制电路 |
考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除 |
||
|
双重联锁 |
双重联锁正反转电机控制电路 |
考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除 |
|||
|
星三角启动 |
星三角启动电机控制电路 |
考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除 |
|||
|
能耗制动 |
能耗制动的电机控制电路 |
考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除 |
|||
|
电子技术 |
稳压电源 |
具有放大作用的串联型稳压电路 |
考场规则、考试题目、电路测试、故障检测 |
||
|
555电路 |
多谐振荡电路 |
考场规则、考试题目、电路测试、故障检测 |
|||
|
集成运放电路 |
由运算放大器组成的文氏电桥RC振荡器 |
考场规则、考试题目、万用表测量一、万用表测量二、示波器测量一、示波器测量二、示波器测量三、故障排除 |
|||
|
功率放大电路 |
OTL功率放大电路 |
考场规则、考试题目、电路测试、故障检测 |
|||
|
电气测量 |
常用仪器使用 |
万用表、兆欧表、万能电桥使用 |
考场规则、考试题目、测二极管、测量电容、测对地绝缘、测相间绝缘、测三相绕组 |
||
|
照明电路 |
家用配电板安装 |
电度表、漏电保护器、插座、灯具等构成的电路 |
考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除 |
||
|
PLC |
电机正反转控制 |
单向循环控制电路设计安装调试 |
考场规则、考试题目、I/O分配、器件进柜、电路接线、程序编制、通电运行 |
||
|
顺起逆停控制 |
多台电动机启动控制与调试 |
考场规则、考试题目、I/O分配、器件进柜、电路接线、程序编制、通电运行 |
|||
三、适用范围
维修电工、电工等职业培训与技能鉴定，也可用于与电工电子相关的专业学生的电工实验、电工技能实训、模拟考核，是电工电子电器、机电、自动化等专业仿真实训室的主体虚拟仿真实训与考核软件。
2、电工基础教学系统
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计，主要用于实践教学演示，把现场操作与工艺的真实场景带进课堂，适用于各类院校在电工教学实践环节演示使用。
包括安全用电常识、常用导线连接、电工基本工具使用三部多媒体录像片。本系统全部内容均在生产或实训现场拍摄，再现了生产的真实环境，相当于把生产线搬进课堂，让学生了解现代制造业的生产方式和工艺流程，从而认识并掌握工程操作技能。解决了下厂认识实习由于地处遥远、交通不便、学时紧张、经费不足、生产繁忙、不便安排等多种条件的限制。
二、技术参数
■安全用电常识
一、人体触电的方式：单相触电、两相触电、跨步电压触电、悬浮电路触电。
二、安全防护措施：预防直接触电的措施、预防间接触电的措施、个人防护用品的使用。
三、保护接地与保护接零：保护接地、保护接零。
■常用电工工具
一、通用电工工具：测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、镊子。
二、线路装修工具：冲击电钻、管子钳、剥线钳、紧线器、弯管器、切割器具、套丝器具。
■常用导线的连接
一、线头绝缘层的剖削：塑料硬线、塑料软线、塑料护套线、花线、塑套软线、漆包线。
二导线线头的连接：单股铜芯导线、七股铜芯导线、铝导线。
三、线头与接线桩的连接：针孔式接线桩、平压式接线桩、瓦型接线桩。
四、线头绝缘的恢复：绝缘材料、包缠方法、热缩管。
四、适用范围
各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。
3、电工作业培训教学软件
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。
软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
二、实训项目
1．电工初步
|
一级 |
二级 |
三级 |
内容 |
|
电工初步 |
电工基础 |
欧姆定律 |
任务、原理、实验、考考你 |
|
基尔霍夫定律 |
|||
|
电磁感应 |
|||
|
功率因数的提高 |
|||
|
负载星形接法 |
|||
|
负载三角形接法 |
|||
|
电工仪表 |
直流电流表 |
任务、原理、实验、考考你 |
|
|
直流电压表 |
任务、原理、实验、考考你 |
||
|
直流单臂电桥 |
任务、原理、使用、实验、考考你 |
||
|
指针式万用表 |
简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你 |
||
|
数字式万用表 |
简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你 |
||
|
兆欧表 |
简介、面板、操作、考考你 |
||
|
钳形电流表 |
简介、面板、操作、考考你 |
||
|
|
导线连接 |
导线简介 |
裸线、电磁线、绝缘线、通信电缆、考考你 |
|
命名法 |
电线命名法、射频电缆命名法、考考你 |
||
|
线材选用 |
电路条件、环境条件、导线颜色选用、考考你 |
||
|
导线连接 |
导线连接要求、单股芯线的连接、七股芯线的连接、七股芯线T型连接、线头与接线桩连接、考考你 |
||
|
|
线头绝缘恢复 |
绝缘材料、包缠方法、热缩管、考考你 |
|
|
安全用具 |
基本安全用具 |
低压验电器、绝缘夹钳 |
|
|
辅助安全用具 |
绝缘手套、绝缘鞋（靴）、绝缘垫、脚扣、登板 |
||
|
防护安全用具 |
安全帽、防护眼镜、安全带、携带型接地线 |
||
|
安全标志 |
安全标志类型 |
介绍 |
|
|
安全标志布置 |
介绍 |
2.基本操作
|
一级 |
二级 |
三级 |
内容 |
|
基本操作 |
低压电器 |
接触器 |
简介、结构、原理（组成、通电、断电）、测量 |
|
热继电器 |
简介、结构、原理（组成、工作原理、复位）、测量 |
||
|
时间继电器 |
简介、结构、原理（电路组成、工作原理）、测量 |
||
|
速度继电器 |
简介、结构、原理 |
||
|
断路器 |
简介、原理（组成、过载保护、短路保护、失压保护） |
||
|
组合开关 |
简介、结构 |
||
|
主令电器 |
简介、原理（按钮、行程开关）、测量 |
||
|
熔断器 |
简介、结构、测量 |
||
|
电机与变压器 |
单相异步电动机 |
简介、结构、装配、考考你 |
|
|
三相异步电动机 |
简介、结构、装配、检测、考考你 |
||
|
直流电动机 |
简介、结构、装配、考考你 |
||
|
伺服电动机 |
简介、结构、原理（电路组成、工作原理）、考考你 |
||
|
变压器 |
简介、结构、原理（电路组成、工作原理）、考考你 |
||
|
电流互感器 |
简介、原理（电路组成、工作原理）、使用、考考你 |
||
|
电压互感器 |
简介、原理（电路组成、工作原理）、使用、考考你 |
||
|
照明电路 |
一灯一控线路 |
实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行 |
|
|
日光灯线路 |
原理（电路、预热、点亮、点亮后）、接线、仿真 |
||
|
两地控制灯 |
原理（电路、上楼、下楼）、接线、仿真 |
||
|
多功能线路 |
实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行 |
||
|
电子技术 |
电阻器电位器 |
标识、识别、小测验、检测 |
|
|
电容器 |
简介、标识、使用、小测验、检测 |
||
|
二极管 |
简介、标识、小测验、检测 |
||
|
三极管 |
简介、标识、小测验、型号判定、管脚判定 |
3.风险排除
|
一级 |
二级 |
三级 |
内容 |
|
风险排除 |
灭火器类型 |
概述 |
概述 |
|
干粉灭火器 |
基本结构、主要用途、技术参数 |
||
|
水型灭火器 |
基本结构、主要用途、技术参数、注意事项 |
||
|
二氧化碳泡沫灭火器 |
基本结构、主要用途、技术参数 |
||
|
泡沫灭火器 |
基本结构、主要用途 |
||
|
七氟丙烷灭火器 |
基本结构、主要用途、技术参数 |
||
|
灭火器使用 |
干粉灭火器 |
外部结构、使用方法 |
|
|
水型灭火器 |
外部结构、使用方法 |
||
|
二氧化碳泡沫灭火器 |
外部结构、使用方法 |
||
|
泡沫灭火器 |
外部结构、使用方法 |
||
|
七氟丙烷灭火器 |
外部结构、使用方法 |
4.触电急救
|
一级 |
二级 |
三级 |
|
触电急救 |
触电方式 |
单相触电 |
|
两相触电 |
||
|
跨步电压触电 |
||
|
悬浮电路触电 |
||
|
防护措施 |
预防直接触电 |
|
|
预防间接触电 |
||
|
个人防护用品使用 |
||
|
接地与接零 |
保护接地 |
|
|
保护接零 |
||
|
心肺复苏 |
单人操作 |
|
|
双人操作 |
||
|
口对口准备 |
||
|
口对口方法 |
||
|
胸外准备 |
||
|
胸外压方法 |
三、适用范围
电工特种作业、维修电工、电工等职业培训与仿真技能鉴定，可用于机电技术应用、电气技术应用、机电一体化、电气自动化、生产过程自动化技术等专业学生的电工实验、电工技能实训教学，是电工电子实训中心的主体虚拟仿真实训软件。
