电工实训装置,电工技术实训设备,电工基础实训设备

高职实训设备,中职实训实验设备,教学仪器,教学设备,教学模型,职业教育设备是根据各大专院校,职业技术学院,职业学院,职教中心,部队技能培训基地,部队学校,军队教育装备,劳动技能培训中心,劳动就业指导中心,上海硕博弘扬工匠精神、培养大国工匠、为制造强国建设提供高技能人才,经过多年的不懈努力规模不断扩大现已发展成为具有集科研、设计、生产销售、服务于一体的教学设备生产基地。公司引进国际教具行业的先进技术、工艺及设备,拥有不同类型的生产流水线,全面服务于高等职业教育、中等职业教育、职业培训和技工教育、一体化课程改革建设和高技能基地建设、竭诚为国家战略产业发展所需要的技能和高技能人才培训服务。液压实验台,教学仪器,教学设备,传感器实验台,电梯模型,教学模型,电工实训设备,电工电子,智能楼宇实验台,PLC可编程实验台,单片机实验台,电气自动化实验台,光机电实训装置,电机控制实训装置,制冷制热技术实训装置,中央空调实训考核装置,家用电器实训装置,现代制冷与空调系统实训考核装置,电气自动化实训室设备,电气安装实训装置,高低压电气装配工技能实训考核装置,安全用电技能实训设备,供电所装表接电实训装置,机床电气技能实训考核装置,半实物机床电气技能实训装置,数控机床综合技能实训考核装置,数控车床实训考核装置,数控铣床实训台,初级维修电工实训设备,中级电工考证实训装置,高级电工考证实训装置,维修电工技能实训考核装置,网孔型电工技能实训装置,电工电子技术实训考核装置,电子工艺实训装置,电工电子实训装置,电子实验台,电气装配实训设备,高级工技能实训装置,技师高级技师技能实训装置,网孔板电工电子实训设备,电工模电数电实验设备,电工电子技能实训考核装置,电工模电数实训装置,模电数电高频电路综合实验台,模电数电自动控制原理实验室设备,模电数电单片机实验开发系统综合实验室设备,模电数电现代通讯原理实验室设备,PLC变频调速实训装置,PLC可编程实验设备,网络型PLC可编程控制器变频调速电气控制及微机接口实验装置,单片机实训考核装置,单片机开发应用技术实验装置,单片机EDA技术实训装置,自动生产线拆装与调试实训装置,工业全数字控制实训装置,工业自动化技术实训设备,光机电一体化实训装置,柔性自动化制造实训装置,楼宇自动化实训装置,液压实验台,气动PLC实训装置,液压传动演示系统,工业智能型液压实验台,湿式离合器变速箱结构与液压PLC控制实训装置,液压元件拆装实训装置,液压挖掘机实验装置.电气设备安装调试与维修实训装置,供配电技术实训台,电力工程实训装置,电力系统继电保护实训装置,电力自动化实训装置,电力电子电机自动控制实训装置,传感器检测实验台,传感器实验箱,风能发电技能实训装置,太阳能技术及应用实训装置,过程控制实训装置,机械手模型,机械传动实验台,电机检测维修实训装置,机械制图模型,机械装配实训装置,机械原理实验装置,陈列柜,工程制图桌,钳工实训设备,钳工技能实训台,自动化实训装置,机械原理与设计实训装置,减速器教学模型,电机模型,变压器模型,新能源汽车实训设备,汽车示教板,发动机实训台,底盘实训设备,汽车空调实训装置,发动机翻转架,汽车解剖实训台,汽车拆装实训台,汽车电器实训台,汽车柴油机实训台,财会模拟,电梯实训装置,电梯技能实训考核装置,自动扶梯维修与保养实训考核装置,电梯安装维修与保养实训考核装置,电梯电气安装与调试实训考核装置,心肺复苏模拟人,教学实验箱,热工实验设备,流体力学实验装置,化工原理实验台。可以满足各类大中专院校实训实验需求。我公司生产的教学实训实验设备款弍新颖、质量上乘、科技含量高、售后服务体系完善, 产品销售网络遍及全囯。

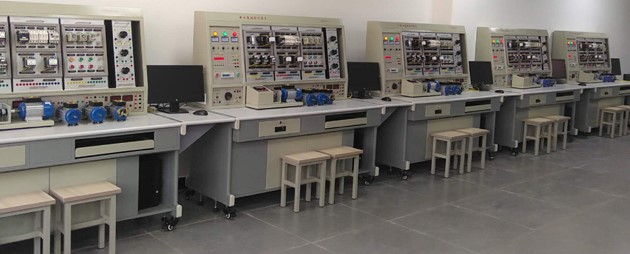

SBK-980A电工实训装置

电工实训装置由上海硕博科教设备有限公司生产研制,SBK-980A电工实训装置，电工实训考核装置，电工技能实训装置，电工实验台，电工与电路原理实验室设备属于机电系电气与自动化实验中心；其面向电类、非电类专业，培训各院校的《电工技术》、《电路原理》等课程的所有实验，并且承担一定的课程设计任务。在这里学生可以了解常用电工仪器仪表的结构、原理及使用，掌握电工测试的基本知识和基本技能，培养学生进行测试、分析处理测试结果及解决实际问题的能力，同时也为后续课程的实践活动打下坚实的基础。
电工实训装置,电工实验装置,电工电子实训考核装置,电工技能实验台,电工技术实验台,电工电子技术实训考核装置,电工技术的迅速发展，使得企业愈发重视对员工电工技术技能的培训。企业新招入的电工专业的学生，掌握理论知识，但是缺乏操作经验，使得新员工在进入企业后对电工实操无从下手,模拟不同操作部位的电工接线实训装置，就成了本领域技术人员亟需解决的问题。
电工与电路原理实验室设备面向对象：机械、土木、应用化学、高分子、房建、给排水、勘查、环境设备、环境工、无机非、物理、自动化电气自动化、智能建筑与建筑电气。
电工实训装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

一、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.外形尺寸：180×70×150cm3

二、实验项目

（1）电气控制及电机拖动实训

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20.三相异步电动机正反转能耗制动控制线路

21.三相异步电动机正反转启动反接制动控制线路

22.C620型车床电气控制线路

23.电动葫芦电气控制

24.Y3150滚齿机控制电路

（二）电工、电子技术综合实训

1.日光灯接线

2.单相整流装置电路的组装

3.并联型硅稳压管稳压电路的组装

4.串联型晶体管稳压电路的组装

5.JS20单结晶体管时间继电器

6.JSJ型晶体管时间继电器

7.接近开关

8.微音放大电路的测试

9.智力竞赛抢答器

10.依靠漏电流触发的简易交流开关电路

11.家用调光台灯电路

（三）PLC、变频器综合实训

（1）PLC基本技能实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

1.抢答器控制

2.天塔之光控制

3.音乐喷泉控制（具有声效功能）

4.十字路口交通灯控制

5.水塔水位控制

6.自动送料装车系统控制传送带控制

7.装配流水线控制

8.多种液体混合装置控制

9.自控轧钢机控制

10.邮件分拣机控制

11.自动售货机控制

12.四层电梯控制（实物）

2)PLC高级技能实训（设计、安装、调试及检修）

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6130车床电气控制线路

7.电动葫芦电气控制线路

(3)PLC、变频器综合应用技能实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.外部端子点动控制

4.变频器控制电机正反转

5.多段速度选择变频调速

6.变频器无级调速

7.基于外部模拟量（电压/电流）控制方式的变频调速

8.瞬时停电启动控制

9.PID变频调速控制

10.PLC控制变频器外部端子的电机正反转

11.PLC控制变频器外部端子的电机运行时间控制

12.基于PLC数字量控制方式的多段速

13.基于PLC通信方式的变频器开环调速

14.基于PLC通信方式的速度闭环控制

15.变频器恒压供水系统的模拟

一） DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。

具体功能如下：

1、主控功能板

（1）三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；

(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；

(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。

2、交、直流电源

(1) 励磁电源：直流220V/0.5A，具有短路保护。

(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。

(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。

(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。

(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。

(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），可储存15组数据，供随时查阅。

(4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

(5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
