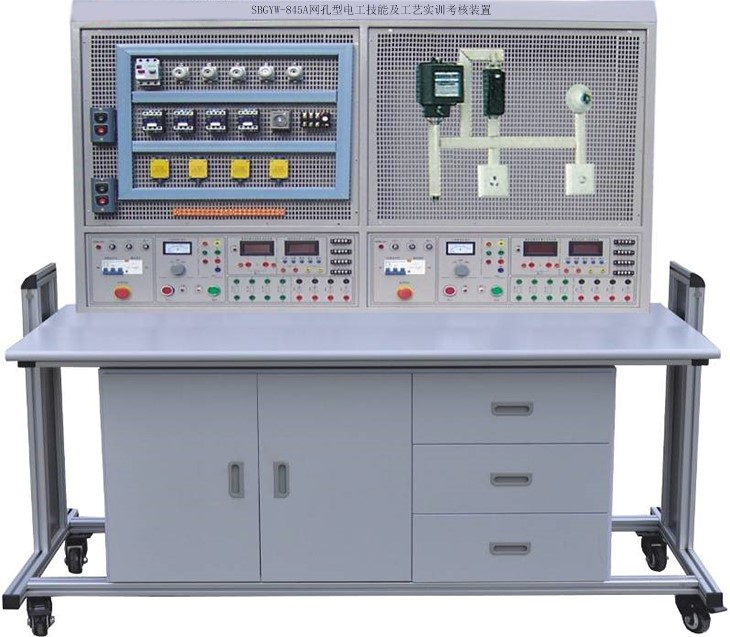

SBGYW-845A网孔型电工技能及工艺实训考核装置

一、概述：

网孔型电工技能及工艺实训考核装置采用国际惯用的万能网孔板，学生可根据实训项目要求，自由组合成相应的实训电路，完成电力拖动线路、照明线路、电动机自锁控制电路、电动机点动控制电路、电动机正反转控制电路、电动机顺序控制电路等线路连接实训内容。电工技能实训考核设备主要承担电气自动化技术、工业机器人技术、应用电子技术、移动通信技术、机电一体化技术、汽车电子技术、建筑电气工程技术等相关专业课程的课内实验、课程设计、毕业设计等实践实训教学任务，可作为“教、学、做”一体化教学任务上课所用教室。实训室主要实践内容包括认识安全用电、认识与使用工具和仪表、电工基本操作技能、室内电气线路操作技能、认识和使用常见低压电器和三相异步电动机、电气控制线路的操作、安装输电线路等，可完成三相异步电动机直接起动控制、双重联锁的三相异步电动机正反转控制线路、三相异步电动机的顺序控制、触摸开关控制白炽灯线路、单相电度表的安装线路等实验项目。　　
通过电工技能实训，使学生对常用电工工具、常用仪器仪表的使用、照明和一般动力布线、常用电机和电气设备的安装使用以及电工安全作业等知识技能得到强化训练，可以提高学生对电气控制、民居用电、交直流电机系统等实际操作技能，继而学生可获取电工证、电气工程师、电气设备安装工、仪表工、电气检验员等相关从业证书，以更加适应岗位的人才需求。电工技能实训装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。　

二、特点：

1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。

3、每组设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1500mm×750mm×1650mm

四、实训台配备

1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。

2、交流仪表

①真有效值智能交流电流表2只

采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，单片机控制档位自动切换，并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。

②智能交流功率及功率因数表（多功能）2只

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

3、两组独立启动，停止按钮各自控制电源的输出，并有急停按钮，每组电源输出有单片机全程监控过载或短路而迅速切断电源，故障排除复位后方可再次启动电源。

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	接线端子排	JF5-2.5/5	5
25	G形导轨		1
26	走线槽		2米
27	螺丝		90
28	螺丝刀		2
29	尖嘴钳		1
30	剥线钳		1
31	三相鼠笼异步电动机	380V/Y/△180W	1
