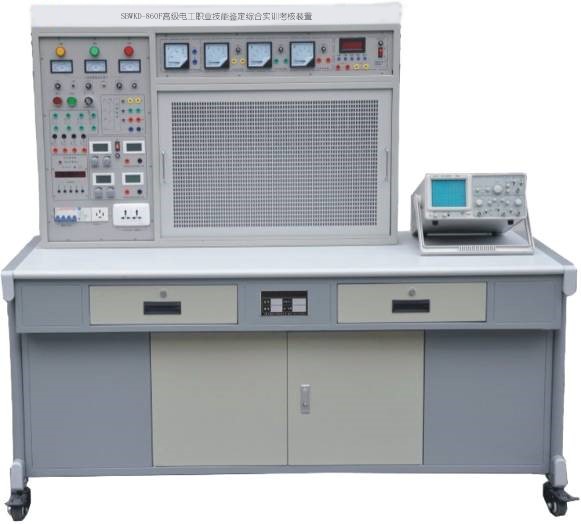

SBWKD-860F高级电工职业技能鉴定综合实训考核装置
高级电工职业技能鉴定综合实训考核装置,符合国家高级电工职业技能鉴定规范要求，实训内容涵盖电工仪表、电子接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、安全消防、触电急救、电梯、水电气暖数据采集等为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》《变频原理及应用技术》《电子技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置电工部分采用网孔板结构，训练与鉴定接近工业现场，外形美观、结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措施，确保设备和操作者人身安全，非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和变频器、PLC综合技能，也可进行电工等级考核和技能鉴定。
电工技能实训通过安全用电、常用工具及仪表的使用、电工综合技能训练、电动机的安装、维护与故障处理、电动机控制线路的安装工艺、调试维修、常用生产机械电气控制线路的安装连线，故障分析与处理，基于PLC及变频器的电机基本控制线路以及常用机床的控制，可达到劳动及社会保障职业技能鉴定中级以上水平。电子技能实训改革传统实验室实训教学模式，通过基本操作技能和三十几类实用新型电路的制作、调试，使学生掌握电子产品制作调试，学会阅读电路原理图和PCB图，熟悉电子元器件的选择、测试，掌握焊接和电路组装工艺技能（配备三十几套特制实训电路板和相应电路元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。实训台上增加了电子创新透明模块与九孔万能电路插板，可开展电子创新项目实训，实训项目丰富。
一、高级电工职业技能鉴定综合实训装置特点：
1、采用网孔板结构，实训方法灵活，接近工业现场，增加元器件即可增加实训内容，便于二次开发及功能扩展。
2、实训内容丰富，实训考核知识面广，综合性强，有效节省实训场地。
3、安全保护措施严密、合理、科学，外观豪华、气魄。
4、基于PLC及变频器的电气控制实训项目，配备了MCGS组态软件与计算机进行通信监控实训运行状态。
二、高级电工职业技能鉴定综合实训设备技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
4、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-2000mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出用0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
5、+5V直流稳压电源1路，输出电流500mA。
★6、智能功率、功率因数表
1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★7、智能型真有效值交流数字毫伏表
1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值。
3)测量精度：±0.5%+5。
4)频率范围：10Hz～600KHz。
5)输入阻抗：1MΩ，输入电容≤30pF。
6)抽样率：5次/秒
7)工作温度范围：-20℃～+50℃。
8)上位机具有实时监视及关断功能。
9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★8、智能型直流电压表
1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★9、智能型直流电流表
1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值，超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
10、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。
11、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
12、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。
13、单、三相插座：为外部仪器提供工作电源。
14、单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。
★15、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
16、PLC主机：提供三菱FX3U-48mR型主机及外围器件。
17、变频实训组件：提供三菱FR-D720SE-0.4KW变频器及外围器件。
18、电机导轨及光电编码器:包含光码盘测速系统（配有光电编码器）、数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与编码盘之间连接的同心度不超过±5丝，电机运行噪声小，实训参数典型，能较好满足实训要求。在导轨面板上设有五位数显转速表，显示当前转速；具有电压反馈信号；同时设有光电编码信号输出，包括A、B两个通道；能够完成各种速度开/闭环及定位实训。
四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、整个实训室构成与配备
1、学生实训操作桌1张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部配备元件储存柜，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。
2、学生实训台：共1台，每张学生实训考核操作桌上配置1台。
3、器材配备：
|
序号 |
名 称 |
数量 |
单位 |
备 注 |
|
|
实训台 |
1 |
台 |
|
|
实训桌 |
1 |
张 |
|
|
|
★通讯板: 1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）学生机与教师示教台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。 |
1 |
套 |
|
|
|
学生凳 |
2 |
张 |
|
|
|
配套教学资源 |
共 |
套 |
附件 |
|
|
A：电工部分： |
||||
|
1 |
表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具 |
1 |
套 |
|
|
2 |
电烙铁及烙铁架 |
1 |
套 |
|
|
3 |
指针万用表MF-50 |
1 |
只 |
|
|
4 |
数字万用表UT33B+ |
1 |
只 |
|
|
5 |
单相电度表 |
1 |
只 |
|
|
6 |
三相电度表 |
1 |
只 |
|
|
7 |
电流互感器 |
3 |
只 |
|
|
8 |
兆欧表 |
1 |
只 |
|
|
9 |
钳形电流表 |
1 |
只 |
|
|
10 |
保险盒 |
3 |
只 |
|
|
11 |
拉线开关、园插座、平灯头 |
各2 |
只 |
|
|
12 |
20W日光灯 |
1 |
套 |
|
|
13 |
换相开关 |
1 |
只 |
|
|
14 |
三相电动机拉具 |
1 |
套 |
|
|
15 |
钢剧架 |
1 |
把 |
|
|
16 |
闸刀开关 |
1 |
把 |
|
|
17 |
单相电动机 |
1 |
台 |
|
|
B：电工、电拖、自动控制共用部分： |
||||
|
1 |
PLC主机：提供三菱FX3U-48mR型主机及外围器件 |
1 |
套 |
|
|
2 |
变频实训组件：提供三菱FR-D720SE-0.4KW变频器及外围器件 |
1 |
套 |
|
|
3 |
电机导轨及光电编码器 |
1 |
套 |
|
|
4 |
通讯模块及PLC编程软件 |
1 |
套 |
|
|
5 |
SC-09编程通讯电缆 |
1 |
条 |
|
|
7 |
三相断路器 DZ108-20/10 |
1 |
只 |
|
|
8 |
交流接触器 CJX2-0910 380V |
4 |
只 |
|
|
9 |
辅助触头 F4-22 |
4 |
只 |
|
|
10 |
热继电器 R16B-20/3 |
2 |
只 |
|
|
11 |
时间继电器 |
2 |
只 |
电子式 |
|
12 |
三相双投闸刀 |
1 |
只 |
|
|
13 |
三相闸刀 |
1 |
只 |
|
|
14 |
倒顺开关 |
1 |
只 |
|
|
15 |
BK变压器 50W |
1 |
只 |
|
|
16 |
行程开关 LX9-222 |
2 |
只 |
|
|
17 |
行程开关 LX9-001 |
2 |
|
|
|
18 |
保险座 |
6 |
只 |
|
|
19 |
3H铁壳按钮 |
2 |
只 |
|
|
20 |
信号灯 |
6 |
只 |
|
|
21 |
接线端子排 |
5 |
只 |
|
|
22 |
G型导轨 |
1 |
根 |
|
|
24 |
钮子开关 |
3 |
只 |
|
|
25 |
走线槽 |
2 |
米 |
|
|
26 |
三相异步电动机 |
1 |
台 |
|
|
27 |
三相双速异步电动机 |
1 |
台 |
|
|
C：电子部分： |
||||
|
1 |
实训万能九孔电路板挂箱（35*60CM） |
1 |
套 |
与电子技术创新透明实训模块配套使用 |
|
2 |
电子技术创新透明实训模块 |
1 |
套 |
盒体透明直观，见表一 |
表一：电子技术创新透明实训模块
1. 透明创新实训模块结构图

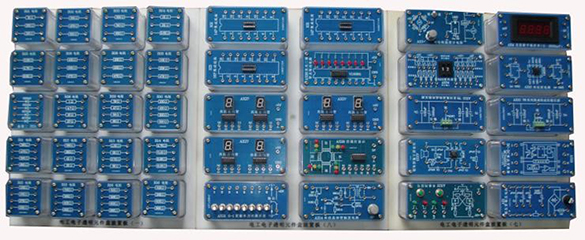

（透明电子元件模块示例图，共9块板，140多只透明有机塑料封闭元件盒）

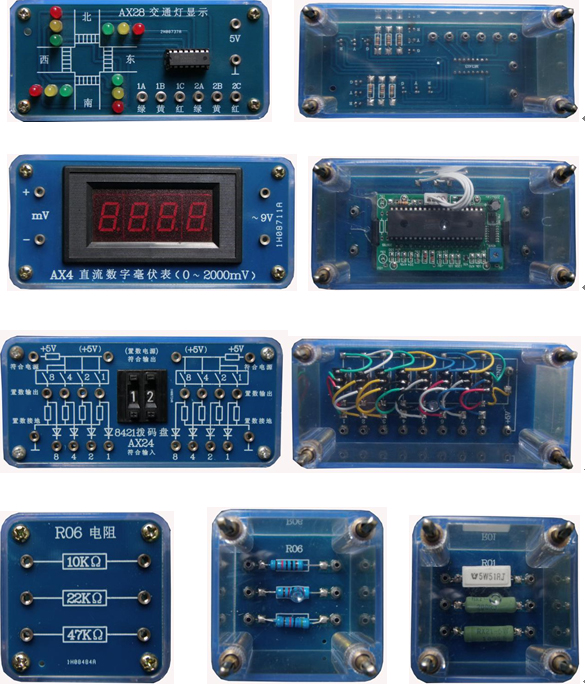

（部分透明有机塑料封闭元件盒正反面图 ）
电工电子实验模块由有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实验，可充分发挥学生潜能的完全开放的平台。
