2021年7月24日

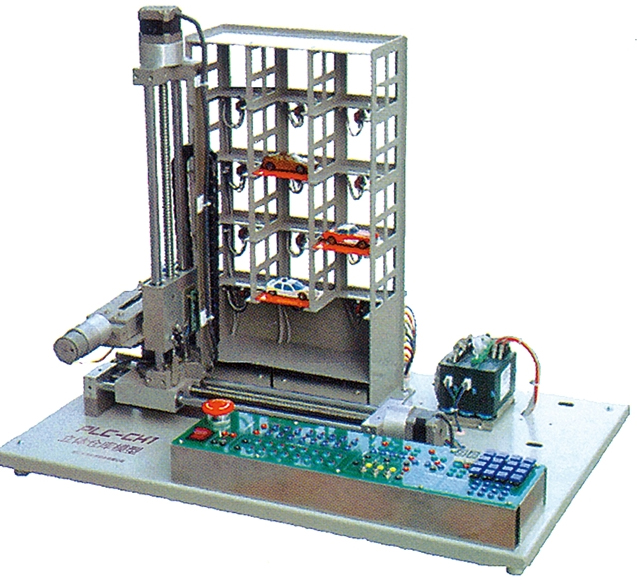

SBSMX-01D型立体仓库实物教学实训装置
一、系统概述
立体仓库实物教学实训设备可供学生完成直流电机控制、步进电机控制、PLC指令训练、位控训练、传感器检测技术等方面的实训实习、课程设计的使用。
基本功能：
（1）将货物送到指定位置（由操作员指定的位置）
（2）自动将货物送到某一位置（由PLC判定位置）
（3）将某一仓库的货物取出（由操作员指定位置）
（4）自动取出某一仓库的货物（由PLC判定位置）
（5）能够实现低速启动-变速运行-低速停车的功能
二、产品特点
1、该装置由立体仓库主体、接口电路所组成。立体车库主体由底盘、三层十仓位库体、传动机械及电气控制等四部分组成。
2、模型的传动机械部分采用滚珠丝杠、滑轨、普通丝杠等机械元件组成，采用步进电机作为拖动元件。
3、该模型仓库库体由三层十个仓位组成，由PLC编程实现X、Y、Z轴位置控制，可完成仓库车模的自动或手动存取。
1）采用可编程逻辑器件，实现X、Y、Z轴的限位保护、互锁保护，确保了学生在误操作时不损坏系统硬件。
2）开放式接口设计，适宜技能实训使用。
3）通过传感器信号采集，PLC编程，实现对步进电机及直流电机进行复杂的位置控制、时序逻辑控制及上位机监控等功能。
4）采用滚珠丝杠、直线导轨、普通丝杠作为传动装置。
5)
输入电压：AC
200V-240V （带保护地三芯插座）、耗电量<250W。
横轴位移Lh
＝290mm
纵轴位移Lv
＝290mm
重复精度：0.1mm
4、外形尺寸：600×450×600mm(L×W×H)
三、实验项目
1．PLC基本指令训练
2．PLC高级指令训练
3．定位及调速控制训练
4．仓库管理训练
5．上位机管理软件训练
配置清单
|
序号 |
名称 |
型号 |
数量 |
单位 |
|
1 |
步进驱动器 |
|
2 |
台 |
|
2 |
步进电机 |
|
2 |
台 |
|
3 |
运动导轨 |
|
2 |
套 |
|
4 |
铁质喷塑机座 |
|
1 |
件 |
|
5 |
接线端子排 |
|
1 |
条 |
|
6 |
磁性开关 |
|
2 |
个 |
|
7 |
仓位库 |
10个仓位 |
1 |
件 |
|
8 |
单杆气缸 |
|
1 |
件 |
|
9 |
夹爪 |
|
1 |
件 |
|
10 |
电磁阀 |
|
2 |
件 |
|
