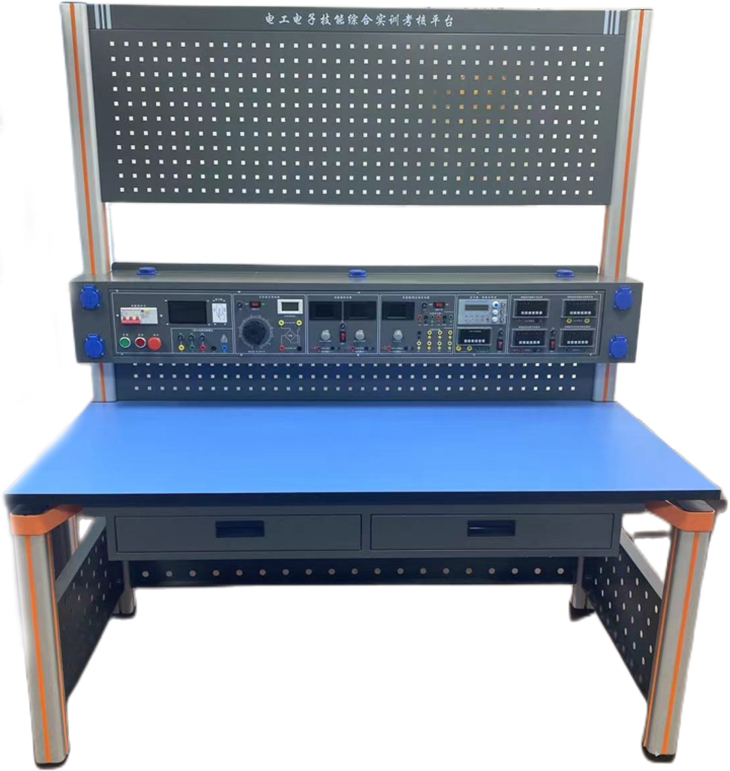

SBXDT-230C1电工电子技能综合实训考核平台
一、产品的特点：
电工电子技能综合实训考核平台、电工电子技能综合实训装置、为跟上我国电子工业及信息产业飞速发展的节拍，培养第一线技术应用型操作人员，赶超世界先进制造工业。根据《教育部关于以就业为导向，深化高等职业教育改革的若干意见》中提出的"高等职业院校必须把培养学生动手能力、实践能力和可持续发展能力放在突出地位，促进学生技能的培养"精神。我公司技术人员综合了"电子电器类""电子技术应用类""电子信息类" 《电工技能训练》和《电子技能训练》教学大纲要求，研制了本实验设备。其电子技能实训改革传统实验室实训教学模式，通过基本操作技能和二十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套特制实训电路板和相应电路元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。
电工技能实训通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装、维护与故障处理，电动机基本控制线路的安装、调试维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练，可达到劳动及社会保障职业技能鉴定中级以上水平。
电工电子技能综合实训设备实训内容分为几个层次和若干模块，不同学制，不同生源的学校可根据自己的实际情况选择实训项目。该设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构为学生参加社会工作前必不可少的训练设备，也可用作考核机构对学生进行考核的理想设备。
二、电工电子技能实训台主要技术指标：
1、输入工作电源：三相五线 50HZ
2、整机功率：1.0KW
3、外形规格：160cm*70cm*140cm
4、重 量：150KG
7、绝缘电阻：>5MΩ
8、漏电保护：漏电动作电流≤30mA
三、装置结构
电工电子技能综合实训装置由实验主机箱、仪器架、实训桌、移动矮柜、电工电子实训套件、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。
（一）电源控制箱结构与功能:
1.电源及参数
1.1.输入电源:三相四线电源，输入时指示灯亮
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相交流电源，提供三相380V交流电源，及0～240V单相可调电源(配有一台0.5KVA的单相自耦调压器），配有1只指针式交流电压表，指示调压器输出电压。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
2.功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
|
正弦波输出幅度 |
≥10V |
|
输出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
频率范围 |
0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
|
输出幅度 |
电位器调节，正弦波输出具有20db,40db衰减 |
|
方波占空比 |
可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
|
频率计最高测量范围 |
100MHz，自动换档 |
3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
5.智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
6.智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
7.多功能交流参数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸：70×70mm，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成（非焊接工艺），外形美观，结构牢固耐用。
（三）网孔工具挂板，仪器架下部装有网孔工具挂板，可挂放元件盒、常用工具、实验专用导线等。
（四）实验桌结构：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于200kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实训桌后面二支截面尺寸70×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与网孔工具挂板、仪器架、电源控制箱组成一个完整的实训屏。
（五）电工电子技能实训器件一套（表一）
（六）三相交电机2台：380V/180W，铝质外壳。
（七）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
四、实训项目
（一）电工部分
1.低压验电表的使用。
2.灭火器的操作方法。
3.口对口人工呼吸法和胸外心脏压挤法观察。
4.常用工具的使用与识别。
5.常用导线的连接和绝缘的恢复。
6.电烙铁的拆装与焊接技能训练。
7.电工识图训练。
8.配电板安装。
9.室内配线。
10.室内照明线路安装。
11.电流表、电压表的安装。
12.交流电压的测量。
13.直流电压、直流电流的测量。
14.电阻的测量。
15.兆欧表、钳形电流表接地电阻测定仪的使用。
16.常用开关类电器拆装。
17.交流接触器的拆卸与组装。
18.热继电器与时间继电器的拆卸和组装。
19.常用启动器的结构观察及检测。
20.三相鼠笼式电动机的拆装与测试。
21.三相鼠笼式电动机运行巡视。
22.三相鼠笼式异步电动机的定期检修。
23.三相鼠笼式异步电动机故障分析。
24.定子绕组局部故障的排除。
25.单相电容式电动机绕组的拆换。
26.单相电容式电动机故障与排除。
27.手动正转控制线路的安装与检修训练。
28.接触器点动正转控制
29.具有自锁的正转控制。
30.具有过载保护的正转控制。
31.接触器联锁的正反转控制。
32.按钮联锁的正反转控制线路。
33.按钮、接触器复合联锁的控制线路。
34.接触器控制Y-△降压控制。
35.铣床主轴与进给电机的联锁控制。
36.时间继电器控制Y-△降压起动控制。
37.C620-1型车床控制线路的模拟安装。
（二）电子部分实训内容：
1.常用仪器仪表的使用；
2.常用电子元器件的识别与检测；
3.电烙铁拆装与电子锡焊技能训练；
4、多孔通用电路板焊接训练；
5、电子报警器的焊接与调试
6、电子门铃电路的焊接与调试
7、光控电路的焊接与调试
8、光控电路开关的焊接与调试
9、航标灯的焊接与调试
10、家用台灯调光电路的焊接与调试
11、排风扇自动启闭电路的焊接与调试
12、闪光灯的焊接与调试
13、温控电路的焊接与调试
14、音乐门铃电路的焊接与调试
15、六管超外差式调频收音机的焊接与调试
16、LED数字电子钟的焊接与调试
17、多路抢答器等实训线路板的焊接与调试
五、电工电子技能综合实训装置配置清单（每台）
|
名称 |
规格 |
数量 |
备注 |
|
主机箱 |
|
1台 |
|
|
实训桌 |
含电气实训屏 |
1张 |
|
|
储存柜 |
|
1个 |
|
|
学生凳 |
|
2张 |
|
|
防 腐 皮 |
|
1块 |
|
|
电工电子技能实训器件 |
|
1套 |
见表一 |
|
配套教学资源 |
注：购买15台以下无此项配置 |
共1套 |
|
表一：电工电子技能实训器件
1、电工部分
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 笔 |
|
1 |
|
|
单相电 度 表 |
|
1 |
|
|
兆 欧 表 |
|
1 |
|
|
钳形电流表 |
MG28/36 |
1 |
|
|
交流电流表 |
85L17 5A |
3 |
组合到一个底座，接线引到端子 |
|
交流电压表 |
85L17 450V |
1 |
|
|
换相开关 |
|
1 |
|
|
网孔配电板 |
|
1 |
|
|
2P断路器 |
|
1 |
|
|
墙壁开关 |
|
2 |
|
|
86底座 |
|
3 |
|
|
平 灯 头 |
250V/5A |
3 |
|
|
日光灯组件 |
15W |
1 |
|
|
单相电动机 |
|
1 |
|
|
三相交电机 |
380V/180W |
2 |
|
|
单相闸刀 |
HK2-15/2 |
1 |
|
|
熔 断 丝 |
|
若干 |
|
|
松香、焊锡丝 |
|
若干 |
|
|
扎线带 |
|
若干 |
|
|
黑胶布、套管 |
|
若干 |
|
|
螺丝与塑料卡子 |
|
100套 |
|
|
交流接触器 |
|
3 |
|
|
2P熔断器 |
RT18-32X |
1 |
|
|
3P熔断器 |
RT18-32X |
1 |
|
|
接线端子 |
|
10孔 |
|
|
按钮 |
3H |
2 |
|
|
热继电器 |
|
2 |
|
|
时间继电器 |
|
1 |
|
|
三相闸刀 |
|
1 |
|
|
变 压 器 |
380V/6.3V+24V+36V |
1 |
50W |
|
剥 线 钳 |
|
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
电 工 刀 |
|
1 |
|
|
剪 刀 |
|
1 |
|
|
钢锯架 |
|
1 |
|
|
镊 子 |
|
1 |
|
|
电烙铁及烙铁架 |
|
2 |
|
|
螺 丝 刀 |
－ ＋ |
4 |
大小各2 |
2、电子部分
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
多孔通用PCB焊接练习板（10cm*15cm） |
2片 |
||
|
电子报警器制作组件 |
1套 |
||
|
电子门铃电路制作组件 |
1套 |
||
|
光控电路装配与测试组件 |
1套 |
||
|
光控电路开关制作与调试组件 |
1套 |
||
|
家用台灯调光电路焊接与调试组件 |
1套 |
||
|
航标灯制作与调试组件 |
1套 |
||
|
排风扇自动启闭电路制作与实训组件 |
1套 |
||
|
闪光灯制作和测试组件 |
1套 |
||
|
温控电路的制作与测试组件 |
1套 |
||
|
音乐门铃电路制作与测试组件 |
1套 |
||
|
六管超外差式调频收音机制作与测试组件 |
1套 |
||
|
LED数字电子钟电路组件 |
1套 |
||
|
多路抢答器等实训线路板制作组件 |
1套 |
||
